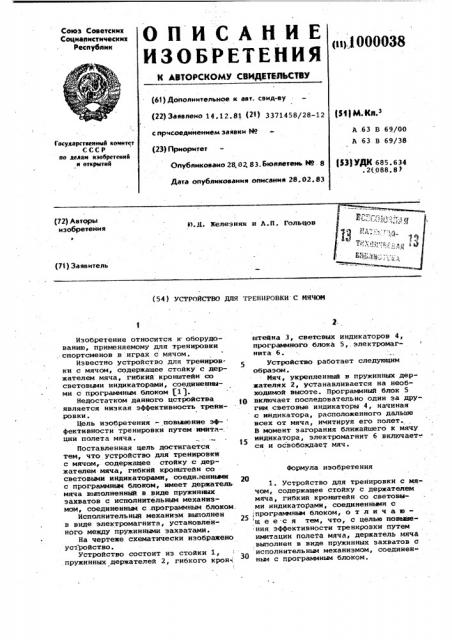

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик и1Д 000038 (61) Дополнительное к авт. свид-ву (22) Заявлено 14.12.81 (2т) 3371458/28-12 с присоединением заявки М (23) Приоритет

Опубликовано 28. 02, 83. Бюллетень Йо 8

Дата опубликования описания 28.02.83 (51 М.К .з

А .63 В 69/00

A 63 В 69/38

Государственный комитет

ССС Р яо делам изобретений и открытий

ДЗ) УДК 685.634 . 2t 0ВВ. 8 т (72) Авторы изобретения

В).Д. Железняк и A Ï. Гольцов (71) Заявитель (54} YCTPOACTBO ДПЯ ТРЕНИРОВКИ С ИЯЧОИ

Формула изобретения

Изобретение относится к оборудованию, применяемому для тренировки ..спортсменов в играх с мячом.

Известно устройство для тренировки с мячом, содержащее стойку с держателем мяча, гибкий кронштейн со световыми индикаторами, соединенными с программным. блоком (11.

Недостатком данного цстройства является низкая эффективность трени.ровки.

Цель изобретения — повьхаеиие эф- фективности тренировки путем имита-. ции полета мяча.

Поставленная цель достигается

15 тем, что устройство для тренировки с мячом, содержащее стойку с держателем мяча, гибкий кронштейн со световыми индикаторами, соедилениьвии с программньм блоком, имеет держатель мяча выполненнйй в. виде пружинных захватов с исполнительным механизмом, соединенньм с..программным блоком.

Йсполнительный механизм выполнен в виде электромагнита, установленного между пружинными захватами.

На чертеже схематически изображено уох юйство.

Устройство состоит из стойки 1, пружинных держателей 2, гибкого крон.1 штейна 3, световых индикаторов 4, программного блока 5, электромагнита 6. устройство работает следующим образом.

Ияч, укрепленный в пружинных держателях 2, устанавливается на необходимой высоте. Программный блок 5 включает последовательно один эа другим световые индикаторы 4, начиная с индикатора, расположенного дальше всех от мяча, имитируя его полет.

В момент загорания ближайшего к мячу индикатора, электромагнит 6 включает ся и освобождает мяч.

1. Устройство для тренировки с мячом, содержащее стойку с держателем мяча, гибкий кронштейн со световыми индикаторами, соединенньии с

;програье ньак блоком, о т л и ч а ю » щ е е с я тем, что, с целью повьввения эффективности тренировки путем имитации полета мяча, держатель мяча выполнен в виде пружинных захватов с исполнительным механизмом, соединенньм с программным блоком.

1000038

Составитель A. Захарченко

Редактор О. Сопко Техред A.Áàáèíeö Корректор Н. Король

Заказ 1209/3 Тираж 399 Подписное

ВНИИПИ государственного комите-.а СССР по делам изобретений и открытий

113035, Москва, Ж-35, Рау аская наб., д.4/5

Филиал ППП "Патент", r. Ужгород, ул .Проектная, 4

2, Устройство по п. 1, о т л и ч а в щ е е с я тем, что исполнительный механизм выполнен в виде электромагнита, установленного между пружинными захватами.

Источники информации, принятые во внимание при экспертизе, 1. Авторское свидетельство СССР

Р 494165, кл. A 63 B 69/38, 1976.
