Реферат

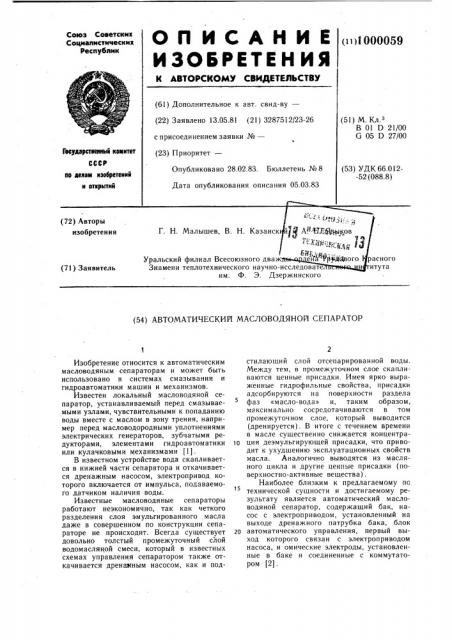

О П И C А H И Е (iooooso

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 13.05.81 (21) 3287512/23-26 (51) М. Кл.з

В 01 D 21/00

G 05 D 27/00 с присоединением заявки №вЂ” (23) Приоритет—

Гееудлрствелнмй кемитет

СССР

Опубликовано 28.02.83. Бюллетень №8

Дата опубликования описания 05.03.83 (53) УДК 66.012-52 (088.8) лв делам лзебретеллй и лткрмтвй им. Ф. Э. Дзержинского (54) АВТОМАТИЧЕСКИЙ МАСЛОВОДЯНОЙ СЕПАРАТОР

Изобретение относится к автоматическим масловодяным сепараторам и может быть использовано в системах смазывания и гидроавтоматики машин и механизмов.

Известен локальный масловодяной сепаратор, устанавливаемый перед смазываемыми узлами, чувствительными к попаданию воды вместе с маслом в зону трения, например перед масловодородными уплотнениями электрических генераторов, зубчатыми редукторами, элементами гидроавтоматики или кулачковыми механизмами (1).

В известном устройстве вода скапливается в нижней части сепаратора и откачивается дренажным насосом, электропривод которого включается от импульса, подаваемого датчиком наличия воды.

Известные масловодяные сепараторы работают неэкономично, так как четкого разделения слоя эмульгированного масла даже в совершенном по конструкции сепараторе не происходит. Всегда существует довольно толстый промежуточный слой водомасляной смеси, который в известных схемах управления сепаратором также откачивается дренажным насосом, как и подстилающий слой отсепарированной воды.

Между тем, в промежуточном слое скапливаются ценные присадки. Имея ярко выраженные гидрофильные свойства, присадки адсорбируются на поверхности раздела фаз «масло-вода» и, таким образом, максимально сосредотачиваются в том промежуточном слое, который выводится (дренируется). В итоге с течением времени в масле существенно снижается концентра1п ция деэмульгирующей присадки, что приводит к ухудшению эксплуатационных свойств масла. Аналогично выводятся из масляного цикла и другие ценные присадки (поверхностно-активные вещества) .

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является автоматический масловодяной сепаратор, содержащий бак, насос с электроприводом, установленный на выходе дренажного патрубка бака, блок

zO автоматического управления, первый выход которого связан с электроприводом насоса, и омические электроды, установленные в баке и соединенные с коммутатором (2) .

1000059

<о

Недостатком известного устройства является то, что при его использовании отводится в дренажную канализацию не только вода, но и промежуточный эмульсионный слой, обогащенный присадками.

Цель изобретения — исключение дренирования в канализацию целевого продукта.

Поставленная цель достигается тем, что автоматический масловодяной сепаратор дополнительно содержит диэлектрические втулки и интерполирующие омические датчики, установленные на омических электродах, программное устройство, дифференциальный измеритель и интерполятор, снабженный электрическими датчиками и электроприводами, входы которых связаны с вторым выходом блока автоматического управления, а выходы — с диэлектрическими втулками, при этом входы электрических датчиков связаны с электроприводами интерполятора, а выходы — с входами дифференциального измерителя, выход которого соединен с первым входом блока автоматического управления, а выход коммутатора связан через программное устройство с вторым входом блока автоматического управления.

На чертеже показан автоматический масловодяной сепаратор.

Устройство содержит корпус 1 бака, внутри которого установлен сепаратор 2.

Корпус снабжен подводящим патрубком. 3, через который поступает жидкая смазка, отводящим патрубком 4> через который отводится очищенное масло к потреблению, и дренажным патрубком 5, через который отводится вода насосом 6, приводимым в движение электроприводом 7. Для определения границы раздела двух сред «вода— эмульсия» сепаратор снабжен интерполятором 8, в котором с одной стороны электроприводы 9 и 10 механически соединены с интерполирующими омическими датчиками 11 и 12 через диэлектрические втулки 13 и 14, а с другой стороны — с электрическими датчиками 15 и 16, выход которых соединен соответственно с первым и вторым входом блока 17 дифференциального измерения, выход последнего соединен с первым входом блока 18 автоматического управления, а второй вход последнего — с выходом блока 19 программного устройства, причем первый выход блока автоматического управления 18 соединен с пусковым устройством датчика 20 электропривода 7, а второй выход — с электроприводами 9 и 10. Омические электроды 21 и 22 интерполирующих датчиков 11 и 12 соединены соответственно с коммутатором 23 входных сигналов, выход которого соединен с входом блока 19 программного устройства. По мере накопления воды в нижней части сепаратора в корпусе 1 будет образовываться три среды: вода 24, эмульсия 25 и масло 26

25 зо

55 с соответствующими границами раздела сред. Интерполирующие датчики 11 и 12 разнесены по вертикали на расстоянии Н.

Автоматический масловодяной сепаратор работает следующим образом.

Исходное масло подается через патрубок 3 и далее проходит через сепаратор 2, где происходит отделение воды от масла.

Вода начинает скапливаться в нижней части корпуса 1 бака, постепенно вытесняя эмульсию 25 вверх.

Первоначально, когда вода 24 в нижней части бака 1 отсутствует, интерполирующие омические датчики 11 и 12 находятся в масляной среде 26. Сигнал с них на вход коммутатора 23 не поступает, и датчики 11 и 12 не вращаются.

По мере накопления слоя воды 24 и вытеснения вверх эмульсии 25 и масла 26 датчики 11 и 12 погружаются в воду, в результате чего с интерполирующих датчиков 11 и 12 через омические электроды 21 и 22 поступают сигналы на оба входа коммутатора 23, последний формирует и выдает сигнал на включение блока 19 программного устройства, который формирует и выдает сигнал на второй вход блока

18 автоматического управления, последний одновременно с первого выхода выдает сигнал на вход пускового устройства 20, который включает электропривод 7 насоса 6, а с второго выхода выдает сигнал на включение электроприводов 9 и 10 интерполятора 8. В результате интерполирующие датчики 11 и 12, сочлененные через омические электроды 21 и 22 и диэлектрические втулки 13 и 14 с электроприводами 9 и 10, начинают вращаться. Так как интерполирующие датчики 11 и 12 находятся в этот момент оба в водяной среде, то число оборотов этих датчиков одинаково, так как вязкость среды одна и та же. Поэтому на оба входа блока дифференциального измерения 17 с электрических датчиков 15 и 16 поступают равные выходные сигналы. В результате, на первом входе блока 18 автоматического управления сигнал с выхода блока 17 дифференциального измерения будет отсутствовать и насос 6 будет продолжать откачивать воду 24 из нижней части сепаратора. flo мере откачивания уровень воды в корпусе 1 бака будет снижаться. Как только интерполирующий датчик 1 погрузится в эмульсионный слой, скорость вращения его за счет увеличения вязкости среды уменьшится, и с выхода интерполятора 8 на входы блока дифференциального измерения !7 поступят сигналы разной величины. Последний за счет разбаланса сигналов формирует и выдает сигнал на первый вход блока 18 автоматического управления, который деблокирует сигнал на своем втором входе и снимает сигналы с обоих своих выходов. В результате

1000059

Формула изобретения

Составитель Э. Склярский

Редактор И. Ковальчук Техред И. Верес Корректор Л. Бокшан

Заказ 1211/4 Тираж 686 1одписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 электропривод 7 отключается, и насос 6 останавливается. Одновременно останавливаются и электродвигатели 9 и 10 дифференциального интерполятора. На этом процесс откачивания воды 24 из нижней части корпуса 1 прекращается до появления сигналов на двух входах коммутатора 23.

Дальнейший процесс автоматической откачки воды 24 будет повторяться подобно вышеописанному.

Использование изобретения позволит исключить сброс в канализацию ценной присадки, которая сконцентрирована в эмульсионном слое, и, соответственно, повысить экономичность масловодяного сепаратора.

Автоматический масловодя ной сепаратор, содержащий бак, насос с электроприводом, установленный на выходе дренажного патрубка бака, блок автоматического управления, первый выход которого связан с электроприводом насоса, и очи ческие электроды, установленные в баке и соединенные с коммутатором, отличающийся тем, что, с целью исключения дренирования в канализацию целевого продукта, сепаратор дополнительно содержит диэлектрические втулки и интерполирующие омические датчики, установленные на оми1еских электродах, программное устройство, дифференциальный измеритель и интерполятор, снабженный электрическими датчиками и электроприводами, входы которых связаны с вторым выходом блока автоматического управления, а выходы — с диэлектрическими втулками, при этом входы электрических датчиков связаны с электроприводами интерполятора, а выходы — с входами дифференциального. измерения, выход которого !

5 соединен с первым входом блока автоматического управления, а выход коммутатора связан через программное устройство с вторым входом блока автоматического управления.

Источники информации, принятые во внимание при экспертизе

1.«Электрические станции», 1980, № 5, с. 36 — 39.

2. Авторское свидетельство СССР № 787059, кл. В Ol D 17/02, 1978.
