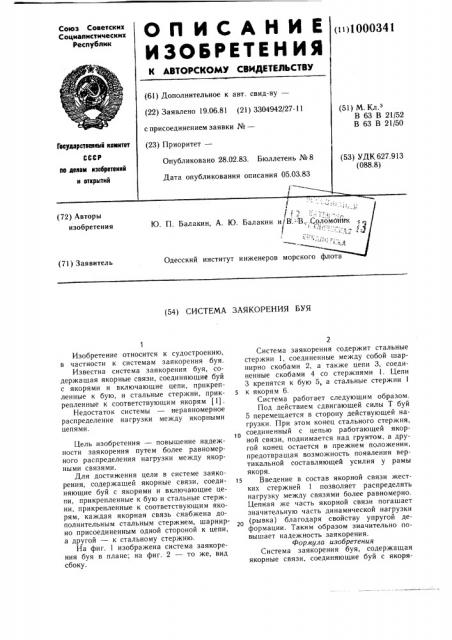

Союз Советских
Социалистических
Республик (11)1 000341
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.06.81 (21) 3304942/27-11 с присоединением заявки №вЂ” (51) М. Кл.з
В 63 В 21/52
В 63 В 21/50
Опубликовано 28.02.83. Бюллетень № 8
Дата опубликования описания 05.03.83 (53) УДК 627.913 (088.8) лв делам изабретеиий и еткрмтий
/,;
Ю. П. Балакин, А. Ю. Балакин и/В.- -В, Сол! 14 ; (72) Авторы изобретения,, с ° .
Одесский институт инженеров морского (71) Заявитель (54) СИСТЕМА ЗАЯКОРЕНИЯ БУЯ
ГееУдаРстееиимй комитет (23) Приоритет—
Изобретение относится к судостроению, в частности к системам заякорения буя.
Известна система заякорения буя, содержащая якорные связи, соединяющие буй с якорями и включающие цепи, прикрепленные к бую, и стальные стержни, прикрепленные к соответствующим якорям (1).
Недостаток системы — неравномерное распределение нагрузки между якорными цепями.
Цель изобретения — повышение надежности заякорения путем более равномерного распределения нагрузки между якорными связями.
Для достижения цели в системе заякорения, содержащей якорные связи, соединяющие буй с якорями и включающие цепи, прикрепленные к бую и стальные стержни, прикрепленные к соответствующим якорям, каждая якорная связь снабжена дополнительным стальным стержнем, шарнирно присоединенным одной стороной к цепи, а другой — к стальному стержню.
На фиг. 1 изображена система заякорения буя в плане; на фиг. 2 — то же, вид сбоку.
Система заякорения содержит стальные стержни 1, соединенные между собой шарнирно скобами 2, а также цепи 3, соединенные скобами 4 со стержнями 1. Цепи
3 крепятся к бую 5, а стальные стержни к якорям 6.
Система работает следующим образом.
Под действием сдвигающей силы Т буй
5 перемещается в сторону действующей нагрузки. При этом конец стального стержня, соединенный с цепью работающей якорной связи, поднимается над грунтом, а другой конец остается в прежнем положении, предотвращая возможность появления вертикальной составляющей усилия у рамы якоря.
Введение в состав якорной связи жестких стержней 1 позволяет распределять нагрузку между связями более равномерно.
Цепная же часть якорной связи погашает значительную часть динамической нагрузки (рывка) благодаря свойству упругой деформации. Таким образом значительно повышает надежность заякорения.
Формула изобретения
Система заякорения буя, содержащая якорные связи, соединяющие буй с якоря1000341
С/.1иг. / иг.
Составитель С. Марфина
Редактор Е. Лушникова Техред И. Верес Корректор Е. Рошко
Заказ 1255/18 Тираж 458 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4 ми и включающие цепи, прикрепленные к бую, и стальные стержни, прикрепленные к соответствующим якорям, отличающаяся тем, что, с целью повышения надежности заякорения путем более равномерного распределения нагрузки между якорными связями каждая якорная связь снабжена дополнительным стальным стержнем, шарнирно присоединенным одной стороной к цели, а другой — к стальному стержню.
Источники информации, принятые во внимание при экспертизе
1. Патент США № 3620181, кл. В 63 В 21/50, 1971 (прототип).
