Реферат

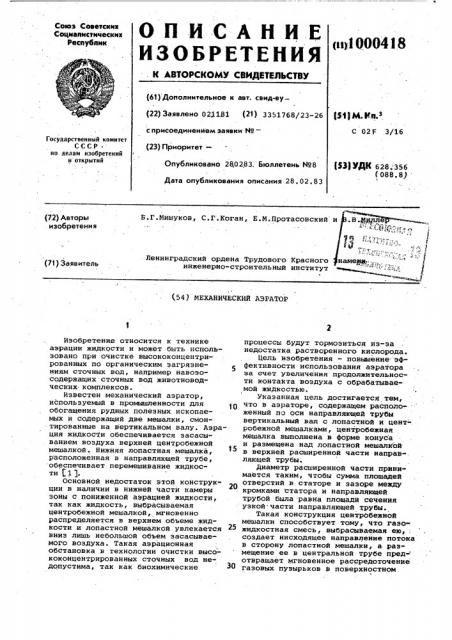

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советским

Социалистическим

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 021181 (21) 3351768/23-26 (ЗФ) М. Кй.з

С 02 3/16 с присоединением заявки ¹â€”

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет—

Опубликовано 280283. Бюллетень 898

{33) УДК 628;356 (088. 8)

Дата опубликования описания 28.02.83 (72) Авторы изобретения

Б.Г.Мишуков, С.Г.Коган, Е.М.Протасовский и

Ленинградский ордена Трудового Красного инженерно-строительный институт (71) Заявитель (54) МЕХАНИЧЕСКИЙ АЭРАТОР

Изобретение относится к технике аэрации жидкости и может быть использовано при очистке высококонцентрированных по органическим загрязнениям сточных вод, например навоэосодержащих сточных вод животноводческих комплексов.

Известен механический аэратор, используемый в промышленности для обогащения рудных полезных ископаемых и содержащий две мешалки, смонтированные на вертикальном валу. Аэра" ция жидкости обеспечивается засасыванием воздуха верхней центробежной мешалкой ° Нижняя лопастная мешалка, расположенная в направляющей трубе, обеспечивает перемешивание жидкости f1).

Основной недостаток этой конструкции в наличии в нижней части камеры зоны с пониженной аэрацией жидкости, так как жидкость, выбрасываемая центробежной мешалкой,. мгновенно распределяется в верхнем объеме жидкости и лопастной мешалкой увлекается вниз лишь небольшой объем засасываемого воздуха. Такая аэрационная обстановка в технологии очистки высококонцентрированных сточных вод недопустима, так как биохимические процессы будут тормозиться из-за недостатка растворенного кислорода.

Цель изобретения — повышение эффективности использования аэратора за счет увеличения продолжительности контакта воздуха с обрабатываемой жидкостью. указанная цель достигается тем, что в аэраторе, содержащем расположенный по оси направляющей трубы вертикальный вал с лопастной и цент- . робежной мешалками, центробежная мешалка выполнена в форме конуса и размещена над лопастной мешалкой в верхней расширенной части направ-. ляющей трубы.

Диаметр расширенной части принимается таким, чтобы сумма площадей отверстий в статоре и зазоре между кромками статора и направляющей трубой была равна площади сечения узкой. части направляющей трубы.

Такая конструкция центрОбежной мешалки способствует тому, что газожидкостная смесь, выбрасываемая ею,: создает нисходящее направление потока в сторону лопастной мешалки, а размещение ее в центральной трубе пред- отвращает мгновенное рассредоточение газовых пузырьков в поверхностном

1000418 слое жидкости. 3а счет больших скоростей набега жидкости на винт лопастной мешалки (4-5 м/с) весь объем засасываемого воздуха подтягивается к нему H продавливается в нижнюю часть аэротенка. Тем самым в камере ликвидируется зона с пониженной аэрацией жидкости, а движение газожидкостной смеси вначале сверху вниз, а затем вверх способствует наиболее полному использованию кислорода воз духа за счет увеличения продолжительности его контакта с жидкостью.

На чертеже. изображен механический аэратор, продольный разрез.

Аэратор имеет вертикальный вал 1, на котором крепятся лопастная 2 и центробежная 3 мешалки. Лопастная мешалка размещается в нижней узкой части 4 направляющей трубы, а центробежная — в верхней расширенной час- 20 ти 5.

Центробежная мешалка состоит из вращающегося конуса 6 с радиальными лопатками 7 (ротор) и неподвижной части 8 статор ). Б статоре имеются 35 отверстия 9, предназначенные для подачи жидкости на ротор. К нему же крепится воздухоподводящая труба 10, конец которой размещается над поверхностью жидкости. 30

Аэратор работает следующим образом.

При вращении вала 1 с центробежной 3 и лопастной 2 мешалками сточная жидкость, поступающая через отверстия 9 статора на ротор, под действием центробежных сил отбрасыва" ется лопатками 7 к периферии.При этом в нижней части воздухоподводящей трубы 10 создается разрежение, благодаря которому атмосферный воздух поступает к центробежной мешалке.

Здесь он диспергируется и вместе с жидкостью выбрасывается из нее по направлению к лопастной мешалке.

Лопастная мешалка увлекает водовоздушный поток от центробежной мешалки вместе с потоками жидкости, поступающим через зазор между статором и направляющей трубой, вниз аэротенка и перемешивают со всем объемом жидкости.

Эффективное использование всего эасасываемого кислорода воздуха эа счет увеличения продолжительности контакта его с жидкостью и равномерного распределения во всем объеме реактора дает возможность отказаться от применения воздухонагнетательных средств ° Такое решение позволяет значительно снизить годовые эксплуатационные расходы, которые в основном состоят из расходов на электроэнергию.

Испытания аэратора показывают, что он имеет высокую окислительную способность и с успехом может быть использован при очистке высококонцентрированных сточных вод.

Формула изобретения

Механический аэратор, содержащий расположенный по оси направляющей трубы вертикальный вал с.лопастной и центробежной мешалками, о т л и— ч а ю шийся тем, что, с целью повышения эффективности его использования за счет увеличения продолжительности контакта воздуха с обрабатываемой жидкостью, центробежная мешалка выполнена в форме конуса и размещена над лопастной мешалкой в верхней расширенной части направляющей трубы.

Источники информации, принятые во внимание при экспертизе

1. Мещеряков И.Ф. Флотационные машины. М., "Недра", 1972, с. 62-64.
