Реферат

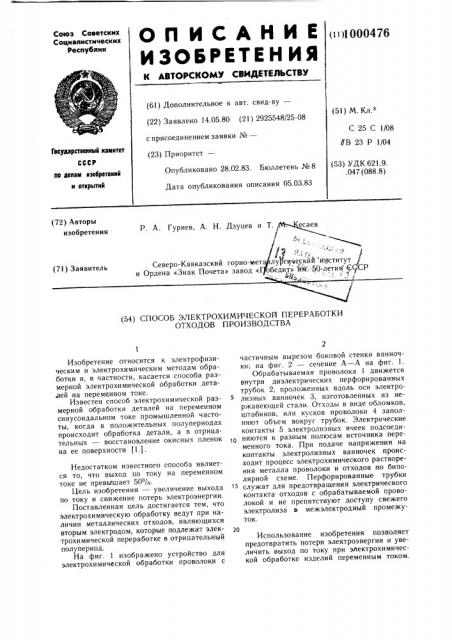

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (»)1 000476 (б1) Дополнительное к авт. свид-ву— (22) Заявлено 14.05.80 (21) 2925548/25-08 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл з

С 25 С 1/08

//В 23 Р 1/04

Гооудлрствеииый комитет (53) УДК 621.9. .047 (088.8) Опубликовано 28.02.83. Бюллетень № 8

Дата опубликования описания 05.03.83 ло делам изобретеиий и открытий (72) Авторы изобретения

Р А Гуриев А Н Дзуцев и Т лургическйй иттститут едит» Йкт: 50-летии CgCP

Северо-Кавказский горно-ме и Ордена «Знак Почета» завод « (71) Заявитель (54) СПОСОБ ЭЛЕКТРОХИМИЧЕСКОЙ ПЕРЕРАБОТКИ

ОТХОДОВ ПРОИЗВОДСТВА

Изобретение относится к электрофизическим и электрохимическим методам обработки и, в частности, касается способа размерной электрохимической обработки деталей на переменном токе.

Известен способ электрохимической размерной обработки деталей на переменном синусоидальном токе промышленной частоты, когда в положительных полупериодах происходит обработка детали, а в отрицательных — восстановление окисных пленок на ее поверхности t1.).

Недостатком известного способа является то, что выход по току на переменном токе не превышает 50%.

Цель изобретения — увеличение выхода по току и снижение потерь электроэнергии.

Поставленная цель достигается тем, что электрохимическую обработку ведут при наличии металлических отходов, являющихся вторым электродом, которые подлежат электрохимической переработке в отрицательный полупериод.

На фиг. 1 изображено устройство для электрохимической обработки проволоки с частичным вырезом боковой стенки ванночки; на фиг. 2 — сечение А — А на фиг. 1.

Обрабатываемая проволока 1 движется внутри диэлектрических перфорированных трубок 2, проложенных вдоль оси электролизных ванночек 3, изготовленных из нержавеющей стали. Отходы в виде обломков, штабиков, или кусков проволоки 4 заполняют объем вокруг трубок. Электрические контакты 5 электролизных ячеек подсоединяются к разным полюсам источника переменного тока. При подаче напряжения на контакты электролизных ванночек происходит процесс электрохимического растворения металла проволоки и отходов по биполярной схеме. Перфорированные трубки служат для предотвращения электрического контакта отходов с обрабатываемой проволокой и не препятствуют доступу свежего электролиза в межэлектродный промежуток. гв

Использование изобретения позволяет предотвратить потери электроэнергии и увеличить выход по току при электрохимической обработке изделий переменным током.

1000476

Формула изобретения (Qua. 1 х г

Составитель P. Никматулин

Техред И. Верес Корректор О. Билак

Тираж 641 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 l 3035, Москва, )K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Редактор С. Крупенина

Заказ 1283/25

Способ электрохимической переработки отходов производства, при котором производят их засыпку в емкость, заполненную электролитом, и подают на них потенциал от источника питания, отличающийся тем, что, с целью снижения энергозатрат путем осуществления одновременной размерной обработки изделий типа проволоки, по оси симметрии емкости вводят проволоку, которую изолируют от отходов при помощи перфорированной трубки, и на нее подают второй потенциал от источника питания, при этом осуществляют периодическую смену полярности на проволоке и отходах.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 4060467, кл. С 25 F 3/02, 1977.
