Узел соединения стойки фахверка с нижним поясом фермы

Узел соединения стойки фахверка с нижним поясом фермы

Иллюстрации

Показать все

Реферат

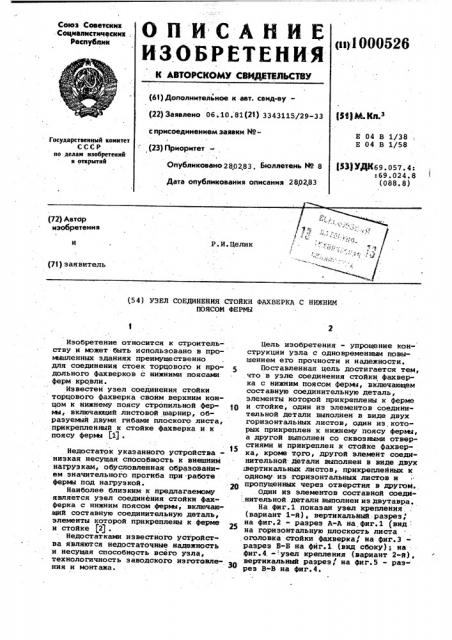

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик пз)1ОО0526 (61) Дополнительное к авт. саид-ву " (22) Заявлено 06. 10. 81(21) 3343115/29-33

Р М К з с присоединением заявки ИоЕ 04 В 1/38

Е 04 В 1/58

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет (Щ УДК69. 057. 4:

:69.024.8 (088.8) Опубликовано 280283. Бюллетень Ио 8

Дата опубликования описания 2802.83 (72) Автбр изобретения.Р.И. Целик (71) заявитель (54) УЗЕЛ СОЕДИНЕНИЯ СТОЙКИ ФАХВЕРКА С НИЖНИМ

ПОЯСОМ ФЕРМЫ

Изобретение относится к строительству и может быть использовано в промышленных зданиях преимущественно для соединения стоек торцового и иродольного фахверков с нижними поясами ферм кровли.

Известен узел соединения стойки торцового фахверка своим верхним концом к нижнему поясу стропильной ферw, включающий листовой шарнир, образуемый двумя гибами плоского листа, . прикрепленный к стойке фахверка и к поясу ферулы (1) .

Недостаток указанного устройстваниэкая несущая способность к внешним нагрузкам, обусловленная образованием значительного прогиба при -работе ферьы под нагрузкой. 20

Наиболее близким к предлагаемому является узел соединения стойки фахферка с нижним поясом ферьы, включающий составную соединительную деталь, элементы которой прикреплены к ферме и стойке (2) .

Недостатками известного устройства являются недостаточные надежность и несущая способность всего узла, технологичность заводского изготовле- З0 ния и монтажа.

Цель изобретения - упрощение конструкции узла с одновременным повышением его прочности и надежности. поставленная цель достигается тем, что в узле соединения стойки фахверка с нижним поясом ферьи, включающем составную соединительную деталь, элементы которой прикреплены к ферме и стойке, один из элементов соединительной детали выполнен в виде двух горизонтальных листов, один из которых прикреплен к нижнему поясу ферьы, а другой выполнен со сквозными отверстиями и прикреплен к стойке фахверка, кроме трго, другой элемент соединительной детали выполнен в виде двух вертикальных листов,. прикреплейных к одному из -горизонтальных листов и пропущенных через отверстия в другой.. . Один из элементов составной ооедйнительной детали выполнен as двутавра.

На фиг.1 показан ysan крепления.: (вариант 1-й), вертикальный - разрез, на фиг. 2 - разрез A-A на фиг. 1 (вид на горизонтальную плоскость листа оголовка стойки фахверка на фиг.3разрез Б-Б на фиг.1 (вид сбоку); на фиг..4 - узел крепления {вариант 2-й), вертикальный разрез, на фиг.5 - разрез В-В на фиг.4.

1000526

Узел соединения стойки с фермой (фиг.1) выполнен разъемным и состоит из стойки фахверка 1, нижнего пояса фермы 2, составной соединительной детали, состоящей иэ горизонтального листа 3 с прямоугольными отверстиями, 1 приваренного к стойке фахверка, горизонтального листа 4 с отверстиями под болты, прикрепленного к нижнему поясу "фермы, и двух вертикальных листов

5, приваренных на определенном расстоянии b от оси к горизонтальному листу 3 и пропущенных через отверстия в листе 4 (фиг.3) .

Нижний пояс ферулы выполняют из ши- 5 рокополочных двутавров. Горизонтальный лист 3 оголовка стойки фахверка имеет развитие, снабжен ребром жесткости б и прикрывает всю нижнюю поверхность полки двутавра нижнего пояса. Стойка фахверка принята из двутавра прокатного профиля.

Составная соединительная деталь предусмотрена сварной и состоит из двух вертикальных и двух горизонтальных листов, причем вертикальные листы 25

5 своими торцами привариваются на определенном расстоянии друг от друга.

Горизонтальный лист 4 имеет отверстия на своей поверхности для крепления болтами к полкам двутавра поя- ЗО са, в которых тоже выполнены отверстия под болты.

Горизонтальный лист 3 оголовка стойки фахверка в плане имеет два отверстия для пропуска в них вертикаль-35 ных листов 5 соединительной детали.

Составная соединительная деталь перед монтажем стойки фахверка 1 устанавливается своими вертикальнымИ листами 5 в отверстия листа 3 оголов-40 ка стойки фахверка, и после монтажа стойки фахверка 1 болтами крепятся к поясу фермы 2. Стойка фахверка и ферма соединяются друг с другом шарнирно посредством соединительной детали °

Прогиб фермы не затруднен и не влияет на положение стойки фахверка.

Нагрузка на кровлю воспринимается только фермой.

Ветровая нагрузка с фахверка пере- 5О дается листом оголовка через отверстия на вертикальные листы, которые тут же в узле фермы передают их на диск горизонтальных связей здания, располагаемый при .рамной конструкции 55 здания на уровне нижних поясов ферм кровли.

Узел соединения (фиг.1) служит для крепления стойки фахверка при действии силы W > 10т. 60

Размер С вЂ” это расстояние от грани стойки фахверка до оси ферулы, обычно оно равно 500 мм.

Размер b — это расстояние от оси вертикальных листов соединительного у элемента до оси сечения стойки фахверка, размер cf должен иметь значение, равное полному прогибу фермы в месте расположения стойки фахверка плюс 50-80 мм дополнительно. Это необходимо для удержания стойки фахверка в процессе монтажа, когда величина прогиба ферулы постепенно нарастает, а при действии всех нагрузок на кровлю достигает своего наибольшего значения и потом приобретает энакопеременные значения при работе ферм здания от внешних нагрузок. !

Узел соединения (фиг.4) служит для крепления стойки фахверка при действии силы ф > 10 т, в соединительной детали использована деталь иэ двутавра 5. При этом лист 3 оголовка стойки фахверка имеет одно отверстие и крепится к стойке фахверка 1 двумя ребрами.

Двутавр 5 соединительной детали сваркой крепится к горизонтальному листу 4.

Лист 4 соединительной детали имеет отверстия под установочные болты, которыми эта деталь притягивается к поясу фермы.

Монтаж соединительной детали узла (фиг. 4) аналогичен описанному монтажу узла (фиг.1), В предлагаемой конструкции узла создан идеальный шарнир, что соответствует конструктивной и расчетной схемам взаимного опирания стойки фахверка и фермы кровли.

Конструкция предлагаемого узла может быть применена для крепления стоек конструкций различного наэначения и сечения к несущим конструкциям внутри помещений промышленных зданий и сооружений. Узел надежен в работе и прост при монтаже и эксплуатации.

Формула изобретения

1. Узел соединения стойки фахверка с нижним поясом фермы, включающий составную соединительную деталь, элементы которой прикреплены к ферме и стойке, о т л и ч а ю щ и и с я тем, что, с целью упрощения конструкции узла с одновременным повышением

его прочности и надежности, один иэ элементов соединительной детали выполнен в виде двух горизонтальных листов, один иэ которых прикреплен к нижнему поясу фермы, а другой выполнен со сквозными отверстиями и прикреплен к стойке фахверка, кроме того, другой элемент соединительной детали выполнен в виде двух вертикальных листов, прикрепленных к одному из горизонтальных листов и пропущенных через отверстия в другом, 1000526

2. Узел по п.1, о т л и ч а юшийся тем, что один из элементов составной соединительной детали выполнен из двутавра.

Источники информации, 5 принятые но внимание при экспертизе

1. Беленя Е.И. Металлические конструкции. М., Стройиздат, 1976, с,432 рис. XVI °

2. Авторское свидетельство СССР

9 601366, кл. E 04 В 1/38, 1976 (прототип).
