Реферат

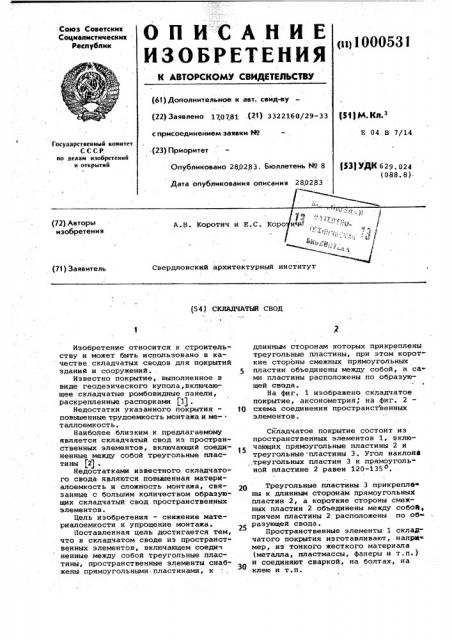

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистически»

Республик (и) 3 00053 I

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 170781 .(21) 3322160/29-33

Р М К з с присоединением заявки №

04 В 7/14

Государственный комитет

СССР по делам изобретений и открытий. (23) Приоритет

t53j УДК 629. 024 (088.8) Опубликовано 28,02,83. Бюллетень ¹ 8

Дата опубликования описания 280283

Ъ

A.Â. Коротич и Е.С. Коро иМ, "- М. с ", .

".с

Йяс,;ip (72) Авторы изобретения

Свердловский архитектурный институт (71) Заявитель (54) СКЛАДЧАТЫЙ СВОД

Изобретение относится к строительству и может быть использовано в качестве складчатых сводов для покрытий зданий и сооружений. 5

Известно покрытие, выполненное в виде геодезического купола, включающее складчатые ромбовидные панели, раскрепленные распорками f1) .

Недостатки указанного покрытия - 1О повышенные трудоемкость монтажа и ме-. таллоемкость.

Наиболее близким к предлагаемому является складчатый свод из пространственных элементов, включающий соединенные между собой треугольные пластины (2) .

Недостатками известного складчатого свода. являются повьхаенная материалоемкость и сложность монтажа, связанные с большим количеством образующих складчатый свод пространственных элементов.

Цель изобретения — снижение материалоемкости и упрощение монтажа.

Поставленная цель достигается тем, что в складчатом своде из пространственных элементов, включающем соеди- ненные между собой треугольные пластины, пространственные элементы снабжены прямоугольными-пластинами, к длинным сторонам которых прикреплены треугольные пластины, при этом короткие стороны смежных прямоугольных пластин объединены между собой, а са" ми пластины расположены по образующей свода.

На фиг. 1 изображено складчатое покрытие, аксонометрия, на фиг. 2 схема соединения пространстЪенных элементов.

Складчатое покрытие состоит из пространственных элементов 1, включающих прямоугольные пластины 2 и треугольные пластины 3. Угол наклона треугольных пластин 3 к прямоугольной пластине 2 равен 120-135о.

Треугольные пластины 3 прикреплены к длинным сторонам прямоугольных пластин 2, а короткие стороны смежных пластин 2 объединены. между собой причем пластины 2 расположены по об разующей свода.

Пространственные элементы 1 склаДчатого покрытия изготавливают, напра мер, из тонкого жесткого материала (металла, пластмассы, фанеры и т.п.) и соединяют сваркой, на болтах, на клею и т.п.

1000531

Формула изобретения

ВНИИПИ Заказ 1295/27 Тираж 722 Подписное

Филиал ППП "Патент",г.ужгород,ул.Проектная,4

Предлагаемое выполнение складчатого свода позволяет снизить его материалоемкость и упростить монтаж.

Складчатый свод из пространственных элементов, включающий соединенчые между собой треугольные пластины, отличающийся тем, что, с целью снижения материалоемкости и упрощения монтажа, пространственные элементы снабжены прямоугольными пластинами, к длинным сторонам которых прикреплены треугольные пластины, при этом короткие стороны смежных прямоугольных пластин объединены между собой, а сами пластины расположены по образующей свода.

Источники информации, принятые во внимание при экспертизе

1. Гохарь-Хармандарян И.Г. Большепролетные купольные здания. М., Стройиздат, 1972, с. 118-121, рис. 106-108.

2. Попов С.А. Алюминиевые строительные конструкции. М., "Высшая школа", 1969, с. 149, рис. 22 (прототип).
