Реферат

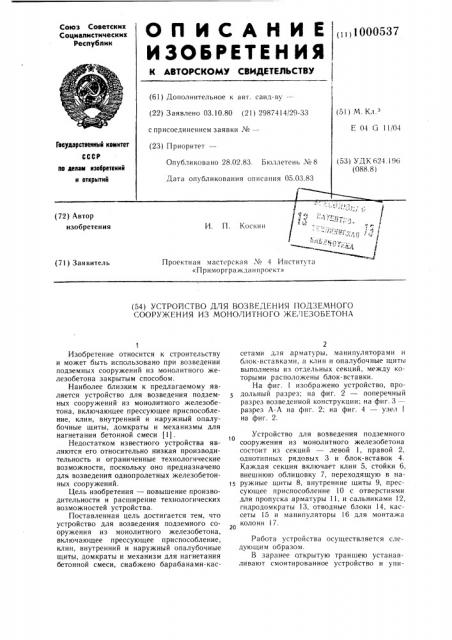

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (1i ) 1000537

Проектная мастерская Ло 4 Института

«Приморгражданпроект» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВОЗВЕДЕНИЯ ПОДЗЕМНОГО

СООРУЖЕНИЯ ИЗ МОНОЛИТНОГО ЖЕЛЕЗОБЕТОНА

Изобретение относится к строительству и может быть использовано при возведении подземных сооружений из монолитного железобетона закрытым способом.

Наиболее близким к предлагаемому является устройство для возведения подземных сооружений из монолитного железобетона, включающее прессующее приспособление, клин, внутренний и наружный опалубочные щиты, домкраты и механизмы для нагнетания бетонной смеси !1).

Недостатком известного устройства являются его относительно низкая производительность и ограниченные технологические возможности, поскольку оно предназначено для возведения однопролетных железобетонных сооружений.

Цель изобретения — повышение производительности и расширение технологических возможностей устройства.

Поставленная цель достигается тем, что устройство для возведения подземного сооружения из монолитного железобетона, включающее прессующее приспособление, клин, внутренний и наружный Опалубочные щиты, домкраты и механизм для нагнетания бетонной смеси, снабжено барабанами-кас2 сетами для арматуры, манипуляторами и блок-вставками, а клин и опалубочные щиты выполнены из отдельных секций, между которыми расположены блок-вставки.

На фиг. изображено устройство, продольный разрез; на фиг. 2 — поперечный разрез возведенной конструкции; на фиг. 3 —разрез А-А на фиг. 2; на фиг. 4 — узел I на фиг. 2.

Устройство для возведения подземного сооружения из монолитного железобетона состоит из секций — левой 1, правой 2, однотипных рядовых 3 и блок-вставок 4.

Каждая секция включает клин 5, стойки 6, внешнюю облицовку 7, переходящую в на>S ружные щиты 8, внутренние щиты 9, прессующее приспособление 10 с отверстиями для пропуска арматуры 11, и сальниками 12, гидродомкраты 13, отводные блоки 14, кассеты 15 и манипуляторы 16 для монтажа

КОЛОнн 17.

Работа устройства осуществляется следующим образом.

В заранее Открытую траншею устанавливают смонтированное устройство и упи1 з рают гидродомкраты 13 в вертикальную стенку траншеи. Затем гидродомкраты приводят в действие, заглубляют клин 5 в грунт на расстояние, равное длине щитов 8 и 9, и в пространство между щитами закачивают бетонную смесь. Армирование конструкции осуществляется в процессе перемещения клина 5 путем сматывания с кассет 15 арматурных прядей. После твердения забетонированного участка устройство гидродомкратамп перемещают на очередную позицию, и между смежными пролетами устанавливаloT колонны 17 с помощью манипулягоров 16.

Предлагаемое устройство позволяет возводить многопролетные подземные железобетонные сооружения различного очертания бс з выемки рунта.

000537

Формула изобретения

Устройство для возведения подземного сооружения из монолитного железобетона, включающее прессующее приспособление, клин, внутренний и наружный опалубочные щиты, домкраты и механизм для нагнетания бетонной смеси, отличающееся тем, что, с целью повышения производительности и расширения технологических возможностей конструкций, оно снабжено кассетами для арматуры, манипуляторами и блок-вставками, а клин и опалубочные щиты выполнены из отдельных секций, между которыми расположены блок-вставки.

Источники информации, принятые во внимание при экспертизе !. Авторское свидетельство СССР по заявке № 2952072/29 — 33, кл. E Ol G 11/04, 07. 05. 80.

1000537 иг.
