Реферат

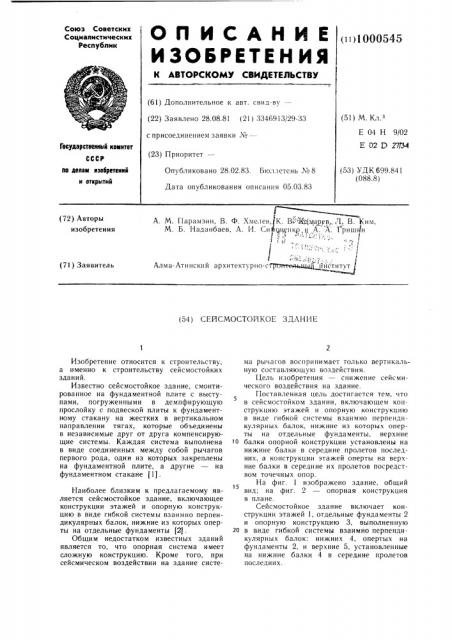

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 1 ООО545 (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.08.8! (21) 3346913/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Kä з

Е 04 Н 9/02

Е 02D Ù34

Государственный комнтет

СССР нв делам нэобретеннй и открмтий (53) УДК 699.841 (088.8) Опубликовано 28.02.83. Бюллетень ¹8

Дата опубликования описания 05.03.83 э "««.

А. М. Парамзин, В. Ф. Х»|елен,1К. В- .::Ж зз;|ров,, Л, В. Ким, М. Б. Наданбаев, A. И. Си4 цднкр ц А. A. Гриш|1н! ) Ы

- - 1 (72) Авторы изобретения (71) Заявитель (54) СЕЙСМОСТОЙ КОЕ ЗДАН ИЕ

Изобретение относится к строительству, а именно к строительству сейсмостойких зданий.

Известно сейсмостойкое здание, смонтированное на фундаментной плите с выступами, погруженными в демпфирующую прослойку с подвеской плиты к фундаментному стакану на жестких в вертикальном направлении тягах, которые объединены в независимые друг от друга компенсирующие системы. Каждая система выполнена в виде соединенных между собой рычагов первого рода, одни из которых закреплены на фундаментной плите, а другие — на фундаментном стакане (1).

Наиболее близким к предлагаемому является сейсмостойкое здание, включающее конструкции этажей и опорную конструкцию в виде гибкой системы взаимно перпендикулярных балок, нижние из которых оперты на отдельные фундаменты (2).

Общим недостатком известных зданий является то, что опорная система имеет сложную конструкцию. Кроме того, при сейсмическом воздействии на здание система рычагов воспринимает только вертикальную составляющу|о воздействия.

Цель изобретения — — снижение сейсмического воздействия на здание.

Г1оставленная цель достигается тем, что

5 в сейсмостойком здании, включающем конструкцию этажей и опорную констру кцию в виде гибкой системы взаимно перпендикулярныx балок, нижние из которыx оперты на отдельные фундаменты, верхние

|о балки опорной конструкции установлены на нижние балки в середине пролетов последних, а конструкции этажей оперты на вер»ние балки в середине их пролетов посредством точечных опор.

На фиг. 1 изображено здание, общий

|5 вид; на фиг. 2 — опорная конструкция в плане.

Сейсмостойкое здание включает конструкции этажей 1, отдельные фундаменты 2 и опорную конструкцию 3, выполненную

2о в виде гибкой системы взаимно перпендикулярных балок: нижних 4, опертых на фундаменты 2, и верхние 5, установленные на нижние балки 4 в середине пролетов последних.

1000545

Конструкции этажей 1 оперты на верхние балки 5 в середине их пролетов посредством точечных опор 6.

При сейсмических воздействиях имеет место упругие деформации балок по трехкомпонентной схеме в горизонтальном и вертикальном направлениях, что обеспечивает пространственное перемещение здания относительно грунта на трех направлениях и гашение сейсмических колебаний.

Изобретение позволяет снизить сейсмические воздействия на здание.

Формула изобретения

Сейсмостойкое здание, включающее конструкции этажей и опорную конструкцию в виде гибкой системы взаимно перпендикулярных балок, нижние из которых оперты на отдельные фундаменты, отличающееся тем, что, с целью снижения сейсмических воздействий на здание, верхние балки опор5 нои конструкции установлены на нижние балки в середине пролетов последних, а конструкции этажей оперты на верхние балки в середине их пролетов посредством точечных опор.

1О

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 446588, кл. Е 02 D 27/34, 1972.

2. Авторское свидетельство СССР

15 № 796318, кл. Е 02 D 27/34, 1975 (прототип).

1000545

Составитель Г. Иванова

Редактор В. Пчелинская Техред И. Верес Корректор О. Билак

Заказ 1296/28 Тираж 722 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4
