Реферат

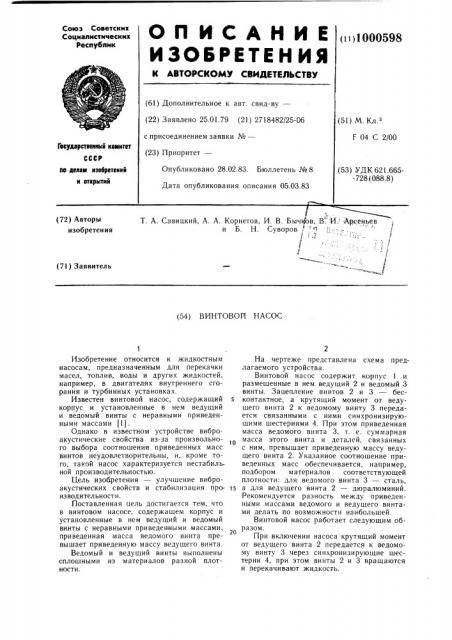

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (»)1000598 (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.01.79 (21) 2718482/25-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

F 04 С 2/00

Гееударстееллмй кемнтет

СССР

Опубликовано 28.02.83. Бюллетень № 8

Дата опубликования описания 05.03.83 (53) УДК 621.665-728 (088.8) Ilo делам лзебретений и еткрмтий

Т . А. Савицкий, А. А. Корнетов, И. В. Бычков, В. И.: Арсеньев и Б. Н. Суворов .

/ лМ . К

- ." . т (72) Авторы изобретения (71) Заявитель (54) ВИНТОВОЙ НАСОС

Изобретение относится к жидкостным насосам, предназначенным для перекачки масел, топлив, воды и других жидкостей, например, в двигателях внутреннего сгорания и турбинных установках.

Известен винтовой насос, содержащий корпус и установленные в нем ведущий и ведомый винты с неравными приведенными массами (1).

Однако в известном устройстве виброакустические свойства из-за произвольного выбора соотношения приведенных масс винтов неудовлетворительны, и, кроме того, такой насос характеризуется нестабиль ной производительностью.

Цель изобретения — улучшение виброакустических свойств и стабилизация производительности.

Поставленная цель достигается тем, что в винтовом насосе, содержащем корпус и установленные в нем ведущий и ведомый винты с неравными приведенными массами, приведенная масса ведомого винта превышает приведенную массу ведущего винта.

Ведомый и ведущий винты выполнены сплошными из материалов разной плотности.

На чертеже представлена схема предлагаемого устройства.

Винтовой насос содержит корпус и размещенные в нем ведущий 2 и ведомый 3 винты. Зацепление винтов 2 и 3 — бесконтактное, а крутящий момент от ведущего винта 2 к ведомому винту 3 передается связанными с ними синхронизирующими шестернями 4. При этом приведенная масса ведомого винта 3, т. е. суммарная масса этого винта и деталей, связанных с ним, превышает приведенную массу ведущего винта 2. Указанное соотношение приведенных масс обеспечивается, например, подбором материалов соответствующей плотности: для ведомого винта 3 — сталь, а для ведущего винта 2 — дюралюминий.

Рекомендуется разность между приведенными массами ведомого и ведущего винтами делать по возможности наибольшей.

Винтовой насос работает следующим образом.

При включении насоса крутящий момент от ведущего винта 2 передается к ведомому винту 3 через синхронизирующие шестерни 4, при этом винты 2 и 3 вращаются и перекачивают жидкость.

1000598 чивает свойств ности.

Формула изобретения

ВНИИПИ Заказ 1320/31 Тираж 663 Подписное филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

В результате того, что приведенная масса винта 3 превышает приведенную массу ведущего винта 2, при работе насоса ведомый винт 3 приобретает некоторые свойства маховика: он аккумулирует избыток кинетической энергии при соударениях зубь ев синхронизирующих шестерен 4 и других ускорениях вращающихся пар винтов, а затем отдает этот избыток при последующих замедлениях вращения этих пар винтов. В итоге имеет место «сглаживание» неравномерностей в работе вращающейся пары винтов, что приводит к снижению пульсаций давления и стабилизации производительности насоса.

Таким образом, выполнение в винтовом насосе, содержащем корпус и установленные в нем ведущий и ведомый винты с неравными приведенными массами, такого соотношения между этими массами, что приведенная масса ведомого винта превышает приведенную массу ведущего винта, причем эти винты выполнены сплошными в материалов разной плотности, обеспеулучшение виброакустических и стабилизацию производитель1. Винтовой насос, содержащий корпус и установленные в нем ведущий и ведомый винты с неравными приведенными массами, отличающийся тем, что, с целью улучшения виброакустических свойств и стабилизации производительности, приведенная масса ведомого винта превышает приведенную массу ведущего винта.

2. Насос по п. 1, отличающийся тем, что ведомый и ведущий винты выполнены сплошными из материалов разной плотности.

Источники информации, принятые во внимание при экспертизе

1. Женовак И. Г. Судовые винтовые не20 герметичные насосы. Л., «Судостроение», 1972, с. 18.
