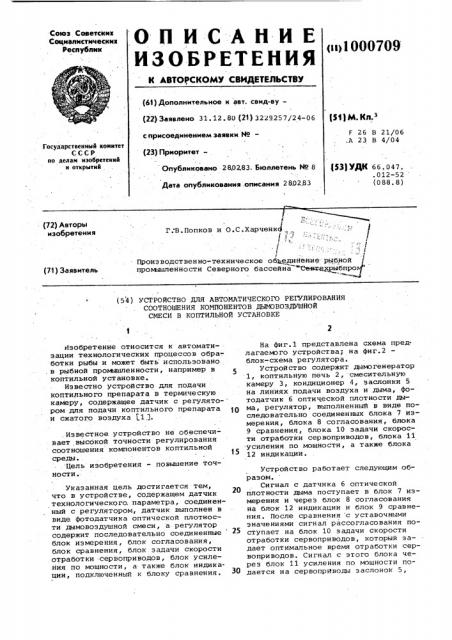

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

1000709 (61) Дополнительное к авт. свид-ву—

Р М К з (22) Заявлено 31. 12. 80 (21) 3229257/24-06 с присоединением заявки. М—

F 26 В 21/06 .А 23 В 4/04

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет—

Опубликовано 280183. Бюллетень Но 8 (531УДК 66. 047. .012-52 (088,8) Дата опубликования. описания 280283

Г:В.Попков и О.С.Харченко, 1 с

i — ::::., . : / ,I

Производственно-техническое об едийение: рыбной промышленности Северного бассейна xe6nponf

Ю (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

СООТНОШЕНИЯ КОМПОНЕНТОВ ДЫМОВОЗДУШНОЙ

СМЕСИ В КОПТИЛЬНОЙ УСТАНОВКЕ

Изобретение относится к автоматизации технологических процессов обра-. ботки рыбы и может быть использовано . в рыбной проььпаленности, например в коптильной установке.

Известно устройство для подачи коптильного препарата в термическую камеру, содержащее датчик с регулятором для подачи коптильного препарата и сжатого воздуха 1,).

Известное устройство не обеспечивает, высокой точности регулирования соотношения компонентов коптильной среды. . Цель изобретения — повышение точности °

Указанная цель достигается тем, что в устройстве, содержащем датчик технологического. параметра, соединенный с регулятором, датчик выполнен в виде фотодатчика оптической плотности дымовоэдушной смеси, а регулятор содержит последовательно соединенные блок измерения, блок согласования, блок сравнения, блок задачи скорости отработки сервоприводов, блок усиления по мощности, а также блок индикации, подключенный к блоку сравнения °

На фиг.1 представлена схема предлагаемого устройства; на фиг.2 блок-схема регулятора.

Устройство содержит дымо генератор

1, коптильную печь 2, смесительную камеру 3, кондиционер 4, заслонки 5 на линиях подачи воздуха и дыма, фотодатчик 6 оптической плотности дыма, регулятор, выполненный в виде последовательно соединенных блока 7 измерения, блока 8 согласования, блока

9 сравнения, блока 10 задачи скорости отработки сервоприводов, блока 11 .усиления по мощности, а также блока

12 индикации.

Устройство работает следующим образом.

Сигнал с датчика 6 оптической плотности дыма поступает в блок 7 измерения и через блок 8 согласования на блок 12 индикации и блок 9 сравнения. После сравнения с уставочными значениями сигнал рассогласования поступает на блок 10 задачи скорости отработки сервоприводов, который задает оптимальное время отработки сервоприводов. Сигнал с этого блока через блок 11 усиления по мощности подается на сервоприводы заслонок 5, 1000709

Формула изобретения

lpu2. 1 регулируя их положением соотношение компонентов дымовоздушной смеси.

Таким образом, предлагаемое устройство позволяет регулировать плотность дымовоздушной смеси в заданных пределах и тем самым повысить качест- 5 во выпускаемой продукции, так как плотность дыма является важнейшей составляющей в технологическом про цессе копчения.

Устройство для автоматического регулирования соотношения компонентов дймовоздушной смеси в коптильной, )5 установке, снабженной заслонками с сервоприводами на линиях подачи дыма и воздуха, содержащее датчик технологического параметра, соединенный с регулятором, подключенным к сервоприводам, о т л и ч а ю щ е е с я тем, что, с целью повышения точности, датчик выполнен в виде фотодатчика оптической плотности дымовоздушной смеси, а регулятор содержит последовательно соединенные блок измерения, блок согласования, блок сравнения, блок задачи скорости отработки сервоприводон, блок усиления по мощности, а также блок индикации, подключенный к блоку сравнения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 618084, кл. A 23 В 4/04, 1978.

1000709 фиг. 2

Составитель С. Низовой

Редактор П.Макаревич Техред Л.Пекарь Корректор A. Ференц

Заказ 1348/36 Тираж 685 Подписное

ВНИИПИ Государственного комитета CCCP по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д,4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4
