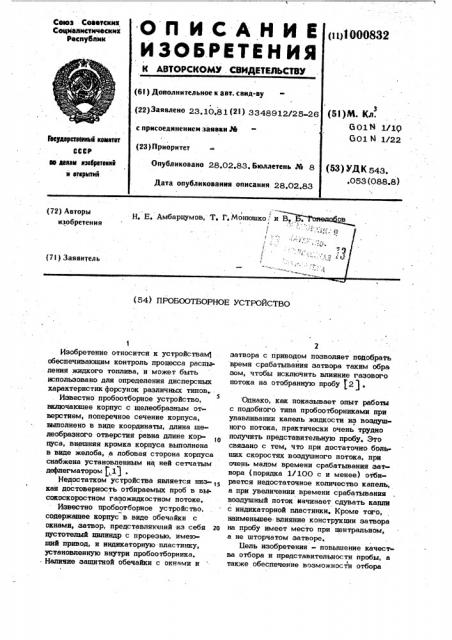

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ к авто сном свидетельству

Сеюз Сеавтскнк

Сецналнстическнк

Республик (101000832 (6I ) Дополнительное к авт. свнд-ву (22)Заявлено 23.10.81(21) 3348912/25-26 с присоединением заявки № (Sl )IN. Кл.

GOi N

G01 М 1/22

Геаудврстеевай кекетет

СССР (23) П рнорнтет

Опубликовано 28,02.83. Бюллетень ¹ ае левам «зебретеккй i еткрытнй (53) УДК 543. .053 (088.8) Дата опубликования описания 28.02.83

* l (72) Авторы изобретения

{ 54) ПРОБООТБОРНОЕ УСТРОЙСТВО

Изобретение относится к устройствам1 обеспечивающим контроль процесса распыления жидкого топлива, и может быть использовано для определения дисперсных характеристик форсунок различных типов. . Известно пробоотборное устройство, включающее корпус с щелеобразным отверстием, поперечное сечение корпуса, выполнено в виде координаты, длина щелеобразного отверстия равна длине корпуса, внешняя кромка корпуса выполнена в виде желоба, а лобовая сторона корпуса снабжена установленным на ней сетчатым дефлегматором $,11 .

Недостатком устройства является низ- 5 кая достоверность отбираемых проб в высокоскоростном газожидкостном потоке.

Известно пробоотборное устройство, содержащее корпус в виде обечайки с окнами, затвор, представляющий из себя 20 пустотелый цилиндр с прорезью, имеющий привод, и индикаторную пластинку, установленную внутри пробоотборника.

Налииие защитной обечайки с окнами и

2 затвора с приводом позволяет подобрать время срабатывания затвора таким обре зом, чтобы исключить влияние газового потока на отобранную пробу (2 ) . Однако, как показывает опыт работы с подобного типа пробоотборниками при улавливании капель жидкости иэ воздуш< ного потока, практически очень трудно получить представительную пробу. Это связано с тем, что при достаточно больших скоростях воздушного потока, при очень малом времени срабатывания затвора (порядка 1/100 с и менее) отбирается недостаточное количество капель, а при увеличении времени срабатывания воздушный поток начинает сдувать капли с индикаторной пластинки. Кроме того, наименьшее влияние конструкции затвора на пробу имеет место при центральном, а не шторчатом затворе.

Бель изобретения - повышение качества отбора и представительности пробы, а ф также обеспечение возможности отбора

1000832 проб из газожидкостного высокоскоростного потока.

Указанная цель достигается тем, что в пробоотборном устройстве, содержащем корпус с установленной в нем индикаторной пластинкой и затвором с приводом, затвор выполнен в виде двух встречно и синхронно вращающихся на одной оси конусов, при этом на боковой поверхности каждого конуса выполнено по сквоз- 1О ному отверстию, центры которых расположены на одинаковом расстоянии от оси вращения конусов затвора.

Белесообразно затвор снабдить последовательно и соосно установленными над 15 ним двумя усеченными конусами с открытым выходом в основаниях, при этом их ось проходит через окружность,на которой расположены центры отверстий затвора.

На фиг. 1 изображено пробоотборное устройство, общий вид; на фиг. 2 - вид

A на фиг. 1.

Пробоотборное устройство содержит корпус 1, в котором установлена съем25 ная индикаторная пластинка 2 с нанесенным слоем смазки. Над пластинкой выполнен затвор 3, представляющий иэ себя два конуса с отверстиями 4 и привод 5 срабатывания. В корпусе, над затвором, 30 установлены . последовательно на одной оси два усеченных конуса 6 таким образом, что их ось проходит через точку окружности, по которой перемешаются центры отверстий затвора 3.

Перед отбором пробы пробоотборное устройство опытно или с помощью допол-. нительного устройства выставляется таким образом, чтобы ось конусов 6 совпадала с вектором скорости капель в данной точке потока или отклонялась от него не более, чем на угол видения 0L@, При набегании двухфазного потока на пробоотборник газ, проходя последовательно первый и второй конус, тормозится за счет расширения внутри конусов и истекает через открытые основания, чему способствует эжектирующее действие потока, обтекающего снаружи конуса. Конусы затвора 3 для синхронизации связаны тягами с движком, двигающимся по направляющей под действием пружины. После отрабатывания механизма спуска конусы затвора начинают вращаться навстречу друг другу. Капли жидкости, попадая на коническую поверхность затвора, скатываются по ней до момента совмеше» ния отверстий, когда они осаждаются на индикаторную пластинку. Дальнейшее встречное вращение конуса уводит отверстия иэ совмещения, отсекая пробу капель, Подбор пружины различной жесткости позволяет подобрать нужное время срабатывания, хотя рабочий промежуток времени срабатывания расширяется эа счет уменьшения влияния газового потока с помощью конусов. 6.

Форма окон (отверстий) в боковых поверхностях конусов затвора может быть различной, в зависимости от условий применения пробоотборного устройства.

Технико-экономические преимущества состоят в том, что устройство позволяет получить качественные пробы капель >кидкос ти, распыленной в выс окоскорос тном газовом потоке: отобрать пробы капель иэ распыленного факела паровых, паромеханических и пневматических форсунок при условии подачи пара или иммитируюшего воздуха, также из потока воздуха при изучении распределения жидкого топлива в факелах горелочных устройств и жидкой фазы из потока воздуха различных охлаждающих и сепарационных устройств. Это значительно расширит диапазон исследования вопросов смесеобразования.

Формула изобретения

1. Пробоотборное устройство, содержащее корпус с установленной в нем индикаторной пластинкой и затвором с приводом, о т л и ч а ю ш е е с я тем, что, с целью повышения качества отбора и представительности пробы из газожидкостного скоростного потока, затвор выполнен в виде двух встречно и синхронно вращающихся на одной оси конусов, при этом на боковой поверхности каждого конуса выполнено по сквозному отверстию, центры которых расположены на одинаковом расстоянии от оси вращения конусов затвора.

2, Устройство по п.1, о т л и ч а— ю ш е е с я тем, что затвор снабжен последовательно и соосно установленными над ним двумя усеченными конусами с открытым выходом в основаниях, при этом их ось проходит через окружность, на которой расположены центры отверстий затвора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство ГСГР

N. 697861, кл. G- 01 К 1/10, 1, 79.

2. Авторское свидетельств.. L. ÑÑÃ

% 583382, кл. C Ol fl 1./10, 1977, 1000832

Заказ 1367/43

Тираж 871 Подписное

ЭНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ЛПП "Патент", r. Ужгород, ул, Проектная, 4

Составитель В. Дринь

Редактор Н. Гришанова Техред М.Тепер Корректор С. Шекмар
