Реферат

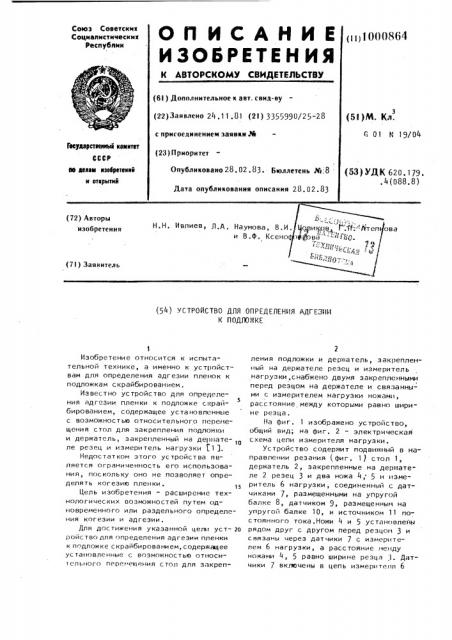

Союз Советских

Социалистических

Республик (11} 4 000864

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) Дополнительное к авт. свив-ву (22)Заявлено 24.11.81 (21) 3355990/25-28 с прнсоеаннением заявки М (23) П риорнтет (5I)M. Кл.! 01 N 19/04

Гееударстааккь<й камлтет

Опубликовано 28. 02. 83 ° Бюллетень №,8

Дата опубликования описания 28.02.83 тФ делам кэааратеккй н открытий (53) УДК 620.179. .4(088.8) - - с .

Н. Н. Ивлиев, Л.А. Наумова, В. И. !!с><>и>сов 1""р:-й»те и В.Ф. Ксено >>.",<> „ ;

< >„. /з я: ф

Гэ1 (72) Авторы изобретения ва (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ АДГЕЗ!!И

К ПОДЛО)ЯКЕ

Изобретение относится к испытательной технике, а именно к устройствам для определения адгезии пленок к подложкам скрайбированием.

Известно устройство для определения адгезии пленки к подложке скрай5 бированием, содержащее установленные с возможностью относительного перемещения стол для закрепления подложки и держатель, закрепленный на дер><ате- > ле резец и измеритель нагрузки < 1 3.

Недостатком этого устройства является ограниченность его использования, поскольку оно не позволяет определять когезию пленки.

Цель изобретения — расширение технологических возможностей путем одновременного или раздельного определения когезии и адгезии.

Для достижения указанной цели уст- о ройство pflR определения адгезии пленки к подложке скрайбированием,содержащее установленные с возмох<ностью относительного пере. еп>ения стол для закреппения подложки и дерх<атель, закрепленный на держателе резец и измеритель нагрузки, снабжено двумя закрепленными перед резцом на держателе и связанными с измерителем нагрузки ножами, расстояние между которыми равно ширине резца.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — электрическая схема цепи измерителя нагрузки.

Устройство содер>хит подви>хный в направлении резания фиг. 1) стол 1, держатель 2, закрепленные на держателе 2 резец 3 и два ножа 4, 5 и измеритель 6 нагрузки, соединенный с датчиками 7, размещенными на упругой балке 8, датчиком 9, размещенным на упругой балке 10, и источником 11 постоянного тока. Ножи 4 и 5 установлейы рядом друг с другом перед резцом 3 и связаны через датчики 7 с измерителем 6 нагрузки, а расстояние ме><ду ножами 4, 5 равно ширине резца 3. Датчики 7 включены B цепь измерителя 6

10008 нагрузки по мостовой схеме и питаютсп от источника 11 постоянного тока, Ус т ройс тво работает с ледуюцим образом.

Подложку 12 с нанесенной на ее по- > верхность испытуемой пленкой закрепляют на столе 1. Опускают держатель 2 до контакта режущих кромок резца 3 и ножей 4, 5 с поверхностью пленки .

Включают электродвигатель 1, не показан ) и перемещают стол 1 относительно держателя 2. Постепенно опускают держатель 2 и осуществляют скрайбирование пленки ножами 4 и 5 до подложки 12. При этом основание 8 ножей 4 и 5 воспринимает на себя нагрузку прорезания пленки, обусловленную когезией испытуемой пленки, которая преобразуется датчиками 7 усилия прорезанил в электрический сигнал от источни,а 11 постоянного тока и фиксируется измерителем Ь нагрузки. За ножами 4 и 5 всту- . пает в работу резец 3. При этом на балку !0 действуют только силы, обусловленные адгезией испытуемой пленки к подложке 12, поскольку ножи 4 и 5 при прорезании оставляют за собой полоску пленки., равную ширине резца 3, и поэтому отсутствуют силы от излома и разрыва пленки по бокам резца 3. Нагрузка, обусловленная адгезией пленки к подложке 12 и воспринимаемая резцом 3, преобразуется в электрический сигнал датчиком 9 усилия сдвига и также фиксируется измерителем 6 нагрузки.

Таким образом, измеритель 6 нагрузки одновременно фиксирует величину когезии испытуемой пленки при скрайбировании ножами 4 и 5 и величину 4»

64

4 адгезии испытуемой пленки к подложке 12 при отслаивании резцом 3.

При необходимос ти раздель ного определения либо когезии пленки, либо адгезии пленки к подложке 12, к испытуемой пленке подводят соответственно только ножи 4 и 5 или резец 3.

Предлагаемое устройство обладает широкими технологическими возможностями, позволяя определять одновременно или раздельно когезию и адгезию пленки к подложке за счет осуцествления скрайбирования испытуемой пленки ножами и образования полоски пленки для последующего ее удаления резцом. формула изобретения

Устройство для определения адгезии пленки к подложке скрайбированием, содержащее установленные с возможностью относительного перемещения стол для закрепления подложки и держатель, закрепленный на держателе резец и измеритель нагрузки, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей путем одновременного или раздельного определения когезии и адгезии пленки, оно снабжено двумя закрепленными перед резцом на держателе и связанными с измерителем нагрузки ножами, расстояние между которыми равно ширине резца.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

IN 246893, кл. Q 0 1 и 19/04, 1967 ,t ïðîò0òèï 1.

1000864

Составитель В. Свиридов

Редактор А. Мотыль Техреду Ж.Кастелевич Корректор. Коста

Заказ 1366/И Тираж 071 Подписное

ВНИИПИ Государственного комитета СССР по делам иэобретений и открытий

«113035 Москва, Н-35 Рарчская наб.i 8 4/5

Филиал ППП "Патент", r, Ужгород, ул. Проектная,
