Реферат

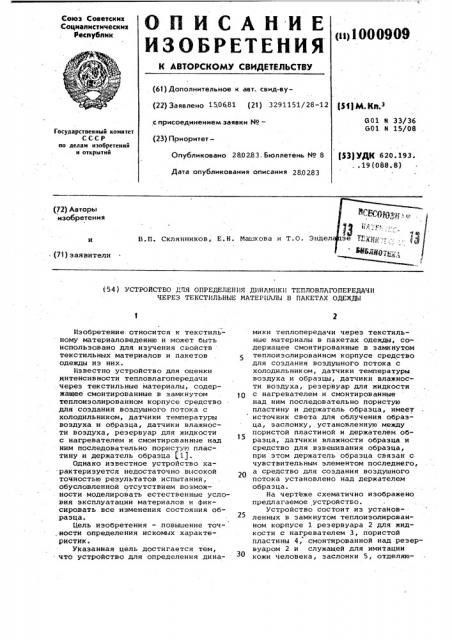

ОП ИКАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ > аоовое

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву(22) Заявлено 150681 {21) 3291151/28-12

РЦМ g+ э

G01 и 33/36

G01 и 15/08 с присоединением заявки ¹â€” (23) ПриоритетГосударственный комитет

СССР по делам изобретений и открытий

f53) УДК 620 ° 193 . 19 (088.8) Опубликовано 280?83. Бюллетень ¹ 8

Дата опубликования описания 280283 (72) Авторы изобретения

В. П. Склянников, Е. Н. Машкова и Т. О. Эндел (71) заявители (54) JJCTPOACTBO ДЛЯ ОПРЕДЕЛЕНИЯ ДИНАМИКИ ТЕПЛОВЛАГОПЕРЕДАЧИ

ЧЕРЕЗ ТЕКСТИЛЬНЫЕ NATEPlfAJihl В ПАКЕТАХ ОДЕЖДЫ

Изобретение относится к текстиль ному материаловедению и может быть использовано для изучения свойств текстильных материалов и пакетов одежды из них.

Известно устройство для оценки интенсивности тепловлагопередачи через текстильные материалы, содержащее смонтированные в замкнутом теплоизолированном корпусе средство для создания воздушного потока с холодильником, датчики температуры воздуха и образца, датчики влажности воздуха, резервуар для жидкости с нагревателем и смонтированные над ним последовательно пористую пластину и держатель образца (1).

Однако известное устройство характеризуется недостаточно высокой точностью результатов испытаний, обусловленной отсутствием воэможности моделировать естественные условия эксплуатации материалов и фиксировать все изменения состояния образца.

Цель изобретения — .повышение точ,ности определения искомых характеристик.

Указанная цель достигается тем, что устройство для определения динамики теплопередачи через текстильные материалы в пакетах одежды, содержащее смонтированные в замкнутом теплоизолированном корпусе средство для создания воздушного потока с холодильником, датчики температуры воздуха и образцы, датчики влажности воздуха, резервуар для жидкости ð с нагревателем и смонтированные над ним последовательно пористую пластину и держатель образца, имеет источник света для облучения образца, заслонку,.установленную между пористой пластиной и держателем образца, датчики влажности образца и средство для взвешивания образца, при этом держатель образца связан счувствительным элементом последнего, а средство для создания воздушного потока установлено над держателем образца.

На чертеже схематично изображено предлагаемое устройство.

Устройство состоит из установленных в замкнутом теплоизолированном корпусе 1 резервуара 2 для жидкости с нагревателем 3, пористой пластины 4, смонтированной над резервуаром 2 и служащей для имитации кожи человека, заслонки 5, отделяю1000909

Формула изобретения щей держатель б образца от резервуара, средства 7 для взвешивания, чувствительный элемент которого (не показан ) связан с держателем 6 образца. Кроме этого, устройство снабжено источником 8 света для облучения образца в процессе испытаний и средством для создания воздушного потока, включающим холодильник 9 и вентилятор 10 и установленным над держателем 6 образца. Для )Q регистрации состояния атмосферы в корпусе и образца служат датчики 11 и 12 температуры и влажности воздуха и образца, связанные с регистрирующим прибором 13 и психрометром

14.

Устройство работает следующим образом.

Взвешенный образец, имитирующий пакет одежды человека, с терморезисторами 11 и датчиками 12 влажности укрепляют в держателе б, соединенном со средством 7 для взвешивания.

Включают нагреватель 3 и доводят температуру воды в резервуаре 2 до необходимого значения.

Выдвигается заслонка 5, после чего с пористой пластины 4,имитирующей кожу человека, начинает поступать влага в образец. Весовое устройство 7 регистрирует изменение ве- 3

30 са образца в каждый момент времени, а терморезисторы 11 и датчики 12 влажности измеряют температуру и влажность воздуха внутри корпуса 1 и в образце. Для измерения атмосфер- 35 ных условий, воздействующих на образец, подключаются холодильная камера 9, вентилятор 10 или источник

8 света, в качестве которого может быть использован инфракрасный излу- 4Q чатель.

Использование предлагаемого устройства при проведении эксперименТоВ позволит одновременно определить количество влаги, прошедшей через образец, количество влаги, поглощенной образцом, а при многослойности — и каждым слоем в отдельности, температуру образца и окружающей его среды, показатель суммарной теплопередачи образца, что значительно повышает точность результатов испытаний.

Устройство для определения динамики тепловлагопередачи через текстильные материалы в пакетах одежды, содержащее смонтированные в замкнутом теплоиэолированном корпусе средство для создания воздушного потока с холодильником, датчики температуры воздуха и образца, датчики влажности воздуха, резервуар для жидкости с нагревателем и смонтированные над ним последовательно пористую пластину и держатель образца, отличающееся тем, что, с целью повышения точности определения, оно имеет источник света для облучения образца, заслонку, установленную между пористой пластиной и держателем образца, датчики влажности образца и средство для взвешивания образца, при этом держатель образца связан с чувствительным элементом последнего, а средство для создания воздушного потока установлено над держателем образца.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 643787, кл. G 01 и 15/08, 1975.
