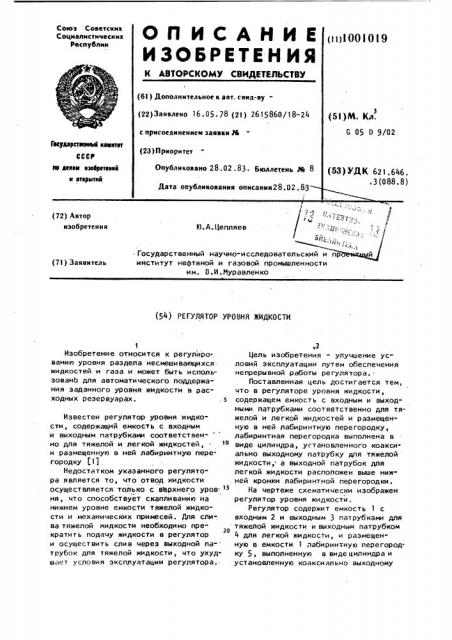

@, Государственный научно-исследовательский и йр и институт нефтяной и газовой промышленности им. O.È.Èóðàaëåíêî (72) Автор изобретения (7!) Заявитель (54) РЕГУЛЯТОР УРОВНЯ ЖИДКОСТИ

Изобретение относится к регулированию уровня раздела несмешивающихся жидкостей и газа и может быть использованЬ для автоматического поддержания заданного уровня жидкости в расходных резервуарах. . 5

Известен регулятор уровня жидкости, содержащий емкость с входным и выходным патрубками соответственно для тяжелой и легкой жидкостей, и размещенную в ней лабиринтную перегородку (11.

Недостатком указанного регулятора является то, что отвод жидкости осуществляется только с верхнего уров 5 ня, что способствует скапливанию на нижнем уровне емкости тяжелой жидкости и механических примесей. Для слива тяжелои жидкости необходимо прего кратить подачу жидкости в регулятор и осуществить слив через выходной патрубок для тяжелой жидкости, что ухудшает условия эксплуатации регулятора.. ф2

Цель изобретения - улучшение условий эксплуатации путем обеспечения не пре ры в ной р аботы ре гуля тор а ..

Поставленная цель достигается тем, что в регуляторе уровня жидкости, содержащем емкость с входным и выход- ными патрубками соответственно для тяжелой и легкой жидкостей и размещенную в ней лабиринтную перегородку, лабиринтная перегородка выполнена в виде цилиндра, угтановленного коакси ально выходному патрубку для тяжелой жидкости, а выходной патруЬок для легкой жидкости расположен выше нижней кромки лабиринтной перегородки.

На чертеже схематически изображен регулятор уровня жидкостй.

Регулятор содержит емкость 1 с входным 2 и выходным 3 патрубками для тяжелой жидкости и выходным патрубком

4 для легкой жидкости, и размещенную в емкости 1 лабиринтную перегород. ку 5, выполненную в виде цилиндра и установленную коакси ал ьно выходному формула изобретения

ВНИИПИ Заказ 1390/52 Тираж 872 Подписное филиал ППП "Патент", г. Ужгород, ул. Проектная, 3 100 патрубку 3 для тяжелой жидкости. Выходной патрубок 4 для легкой жидкости установлен выше нижней кромки

6 лабиринтной перегородки 5.

Регулятор уровня жидкости работает следующим образом.

Жидкость поступает в емкость 1 через входной патрубок 2 и накапливается в ней, При достижении уровня верхнего среза выходного патрубка

3 для тяжелой жидкости, жидкость с нижнего уровня проходит между лабиринтной перегородкой 5 и выходным па" трубком 3 дпя тяжелой жидкости и вытекает из емкости 1, Газ через верхний зазор лабиринтной перегородки 5 также поступает в выходной патрубок 3 для тяжелой жидкости и вместе с жидкостью. выбрасывается из емкости 1. В емкости 1 создается условие для накопления чистой, наиболее легкой жидкости, которая отбирается из емкости 1

; через выходной патрубок 4 для легкой жидкости, Регулятор обеспечивает автомати-, ческое поддержание заданного уровня и позволяет использовать регулятор

1019 4 уровня для разделения несмешивающихся жидкостей и газа, что улучшает условия эксплуатации путем обеспечения не- прерывной работы регулятора.

Регулятор уровня жидкости, содер1< жащий емкость с входным и выходным па. трубками соответственно для тяжелой и легкой жидкостей и размещенную в ней лабиринтную перегородку, о т л ич а ю шийся тем, что, с целью

1 улучшения условий эксплуатации путем обеспечения непрерывной работы регулятора, лабиринтная перегородка выполнена в виде цилиндра, установленно. го коаксиально выходному патрубку для тяжелой жидкости, а выходной патрубок для легкой жидкости расположен выше нижней кромки лабиринтной перегородки

Источники информации, принятйе во внимание при экспертизе

1. Авторское свидетельство СССР

11 554529, кл. G 05 D 9/02, 1974 (прототип).
