Устройство для многоточечной сигнализации

Устройство для многоточечной сигнализации

Иллюстрации

Показать все

Реферат

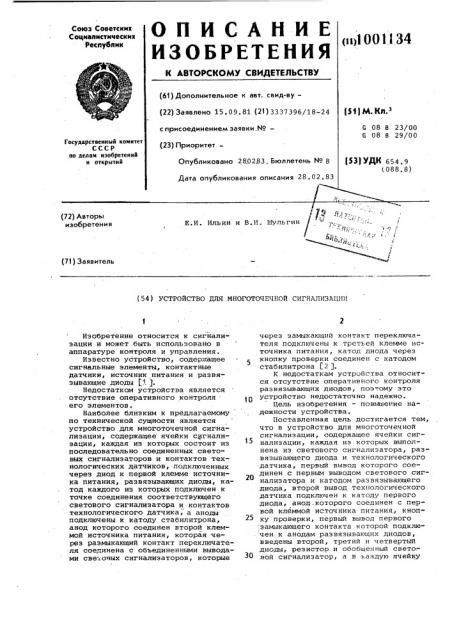

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву— (22) Заявлено 15.09.81 (21) 3337396/18-24

Союз Советских

Социалистических

Республик

pi )1 ОО 1.k 34

f$q) К т 3

G 08 В 23/00

G 08 В 29/00 с присоединением заявки.¹â€”

Государственный комнтет

СССР по делам нзобретеннй н открытий (23) Приоритет.(53) УДК 654. 9 (088.8) Опубликовано 28.0283, Бюллетень ¹ 8

Дата опубликования описания 28.02.83, т,.;

Е.И. Ильин и В.И. Шульгин (72) Авторы изобретения

1 (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МНОГОТОЧЕЧНОЙ СИГНАЛИЗАЦИИ

Изобретение относится к сигнализации и может быть использовано в аппаратуре контроля и управления.

Известно устройство, содержащее сигнальные элементы, контактные датчики, источник питания и развязывающие диоды (? ).

Недостатком устройства является отсутствие оперативного контроля . его элементов.

Наиболее близким к предлагаемому по технической сущности является устройство для многоточечной сигнализации, содержащее ячейки сигнализации, каждая из которых состоит иэ последовательно соединенных световых сигнализаторов и контактов технологических датчиков, .подключенных через диод к первой клемме источника питания, развязывающих диоды, катод каждого из которых подключен к точке соединения соответствующего светового сигнализатора и контактов технологического датчика, а аноды подключены к катоду стабилитрона, анод которого соединен второй клеммой источника питания, которая через размыкающий контакт переключателя соединена с объединенными выводами свеioRblx сигнализаторов, которые через замыкающий контакт переключателя подключены к третьей клемме источника питания, катод диода через кнопку проверки соединен с катодом стабилитрона (2 ).

К недостаткам устройства относится отсутствие оперативного контроля развязывающих диодов, поэтому это устройство недостаточно надежно.

Цель изобретения — повышение надежности устройства.

Поставленная цель достигается тем, что в устройство для многоточечной сигнализации, содержащее ячейки сигнализации, каждая иэ которых выполнена иэ светового сигналиэатора, развяэывающего диода и технологического датчика, первый вывод которого соединен с первым выводом светового сигналиэатора и катодом раэвяэывающего диода, второй вывод технологического датчика подключен к катоду первого диода, анод .которого соединен с первой клеммой источника питания, кнопку проверки, первый вывод первого замыкающего контакта которой подклю чен к анодам развязывающих диодов, введены второй, третий и четвертый диоды, резистор и обобщенный свето.—

ЗО .вой сигналиэатор, а в каждую ячейку

1001134 сигнализации введен индикатор, первый вывод которого соединен с первым выводом светового сигнализатора, первая клемма источника питания подключена к второму выводу первого замыкающего контакта кнопки проверки и к ка- .5 тоду второго диода, анод которого через обобщенный световой сигналиэатор, параллельно которому включен резистор, соединен с анодами развязывающих диодов, вторая клемма источника питания подключена к катоду третьего диода и к аноду четвертого диода, катод которого соединен с вторым выводом индикатора, анод третьего диода подключен к второму выводу светового сигнализатора, второй замыкающий контакт кнопки проверки включен параллельно четвертому диоду.

На чертеже представлена принципиальная схема устройства.

Устройство содержит ячейки 1 сигнализации, каждая иэ которых содер" жит индикатор 2, световой сигнализатор 3, технологический датчик 4 и раэвяэывающий диод 5, диоды 6-9, кнопку 10 проверки, резистор 11 и обобщенный световой сигнализатор 12.

Б качестве индикаторов 2 и обобщенного светового сигналиэатора 12 применены неоновые лампы. ЗО

Устройство работает следующим образом.

При замыкании кнопки 10 проверки через развязывающие диоды 5 включаются световые сигналиэаторы 3, при этом также включаются индикаторы 2.

При разрыве цепи одного из развязывающих диодов 5 не будет светиться

"оответствующий индикатор 2. При ко- 4 ротком замыкании любого развязывающего диода 5 включаются обобщенный световой сигнализатор 12 и соответствующие индикаторы 2.

Приведенные технические особенности изобретения обусловливают. экономи-, ческий эффект от его использования. !

Формула изобретения

Устройство для многоточечной сигнализации, содержащее ячейки сигнализации, каждая иэ которых выполнена иэ светового сигнализатора, развязывающего диода и технологического датчика, первый вывод которого соединен с первым выводом светового сигнализатора и катодом развязывающего диода, вторые выводы технологичес,ких датчиков подключены к катоду первого диода, анод которого соединен с первой клеммой источника питания, кнопку проверки, первый вывод первого замыкающего контакта ко-:орой подключен к анодам развязывающих дк одов, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства, в него введены второй, третий и четвертый диоды, резистор и обобщенный световой сигнализатор, а в каждую ячейку сигнализации введен индикатор, первый вывод которого соединен с первым выводом светового сигнализатора, первая клемма источника питания подключена к второму выводу первого замыкающего контакта кнопки проверки и к катоду второго диода, анод которого через обобщенный световой сигналиэатор, параллельно которому включен резистор, соединен с ,анодами развязывающих диодов, вторая клемма источника питания подключена к катоду третьего диода и к аноду . четвертого диода, катод которого соединен с вторыми выводами индикаторов, анод третьего диода подключен к вторым выводам световых сигналиэаторов, второй замыкающий контакт кнопки контроля включен параллельно четвертому диоду.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 372546, кл. G 05 В 23/02, 1979.

2. Авторское свидетельство СССР

У 543968, кл. G 08 В 29/00, 1975 .(прототип).

1001134

Составитель. Н. Смирнов

Техред<Л. Пекарь Корректор М. Шароши

3» " «А..

Редактор A. Ворович

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Заказ 1401/58 Тираж 616 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
