Реферат

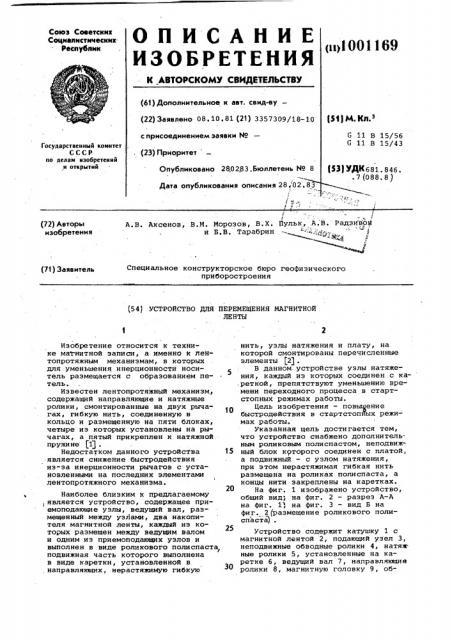

ОП ИСАНИ

ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

СоцнапнстнческикРеспублик

01169 (61) Дополнительное к авт. свид-ву— (22) Заявлено 08. 10. 81 (21) 3357309/1

Кд 3 с присоединением заявки ¹

11 В 15/56

11 В 15/43

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

ДК681. 846. .7 (088. 8) Опубликовано 280283. Бюллетень

Дата опубликования описания 28 0

3 Р

A.Â. Аксенов, В.М. Морозов, В.X. Пульк, A.B. РадэивоЮ и Б,В. Тарабрин 4 г" (72) Авторы изобретения. (71) Заявитель

Специальное конструкторское бюро геофизического приборостроения (54) УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ МАГНИТНОЙ

ЛЕНТЫ

30

Изобретение относится к технике матнитной записи, а именно к лентопротяжным механизмам, в которых для уменьшения инерционности носитель размещается с образованием пе5 тель.

Известен лентопротяжный механизм, содержащий направляющие и натяжные ролики, смонтированные на двух рычагах, гибкую нить, соединенную в кольцо и размещенную на пяти блоках, четыре из которых установлены на рычагах, а пятый прикреплен к натяжной пружине (1 .

Недостатком данного устройства 15 является снижение быстродействия иэ-эа инерционности рычагов с установленными на последних элементами

I лентопротяжного механизма.

Наиболее близким к предлагаемому является устройство, содержащее приемоподающие узлы, ведущий вал, размещенный между узлами, два накопителя магнитной ленты, каждый из которых размещен между ведущим валом и одним иэ приемоподающих узлов и выполнен в виде роликового полиспаста, подвижная часть которого выполнена в виде каретки, установленной в, направляющих, нерастяжимую гибкую нить, узлы натяжения и плату, на которой смонтированы перечисленные элементы (21 .

В данном. устройстве узлы натяжения, каждый иэ которых соединен с кареткой, препятствуют уменьшению времени переходного процесса в стартстопных режимах работы.

Цель изобретения — повышение быстродействия в стартстоййых режимах работы. указанная цель достигается тем, что устройство снабжено дополнительным роликовым полиспастом, неподвижный блок которого соединен с платой, а подвижный — с узлом натяжения, при этом нерастяжимая гибкая нить размещена на роликах полиспаста, а концы нити закреплены на каретках.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез А-A на фиг. 1, на фиг. 3 — вид Б на фиг. 2 (размещение роликового полиспаста) .

Устройство содержит катушку 1 с магнитной лентой 2, подающий узел 3, неподвижные обводные ролики 4, натяжные ролики 5, установленные на каретке 6, ведущий вал 7, направляющие ролики 8, магнитную головку 9, об1001169 водные ролики 10, натяжные ролики

11, установленные на каретке 12, ка" тушку 13, приемный узел 14,направляющие 15 и 16, закрепленные на стойках

17-20, нерастяжимую гибкую нить 21, пружину,.22 натяжения, ролики 23-27, подвижный блок 28 и нить 29, кото-. рой подвижный блок 28 соединен с узлом 30 натяжения.

Обводные 4 (10) и натяжные 5(11) ролики образуют роликовый накопитель, 10 выполненный в виде полиспаста.

Ролики 25, смонтированные неподвижно на плате механизма, совместно с подвижным блоком 28 и нитью 21 Образуют дополнительный роликовый 15 полиспаст.

Узел 30 натяжения выполнен с ку лачком 31, блоком 32, закрепленным на оси 33, и нитью 34, концы которой соединены с пружиной 22 и блоком 32.

Устройство работает следующим образом.

При равных скоростях подачи магнитной ленты 2 с подающего узла 3, протягивания магнитной ленты 2 ведущим валом 7 и, соответственно, приема ленты на приемный узел 14, каретки 6 и 12 неподвижны.

При нарушении равенства скоростей подачи (приема) и протягивания магнитной ленты 2 изменяется запас последней в роликовых накопителях, каретки 6 и 12 смещаются, при этом на узлы 3 и 14 подаются управляющие сигналы, под действием которых 35 изменяется момент вращения узла 3 (14) и восстанавливается положение кареток 6 и 12. Взаимосвязь кареток

6 и 12 через нить 21 дополнительного роликового полиспаста с узлом 30 на" тяжения и между собой позволяет ввести компенсирующее воздействие одного роликового полиспаста на другой и, тем самым, повысить быстродействие устройства в стартстопных режимах работы.

Формула и э обре те ни я

Устройство для перемещения магнитной ленты, содержащее приемоподающие узлы, ведущий вал, размещенный между узлами, два накопителя магнитной ленты, каждый из которых размещен между ведущим валом и одним из приемоподающих узлов и выполнен в виде роликового полиспаста, подвижная часть которого выполнена в виде каретки, установленной в направляющих, нерастяжимую гибкую нить, узел натяжения и плату, на которой смонтированы перечисленные элементы, о т л и ч а ющ е е с я тем, что, с целью повышения быстродействия в стартстопных режимах работы, оно снабжено дополнительным роликовым полиспастом, неподвижный блок которого соединен с платой, а подвижный — с узлом натяжения, при этом нерастяжимая гибкая нить размещена на роликах полиспаста, а концы нити закреплены на каретках.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 781944, кл. G 11 В 15/43, 1978.

2. Авторское свидетельство СССР Р 567176, кл. G 11 В 15/56, 1974 (прототип).

1001169

1001169

A-A авиа. 3

Составитель Г. Загубный

Редактор A. Ворович Техред Т.Маточка КорректорЮ. Макаренко

Закай 1405/59 Тираж 592 Подпи свое

ВНИИПИ Государственного комитета СССР по делам иэобретеиий и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", г. Ужгород, ул. Проектная, 4
