М(ъ 100118

Класс 49а, 21ш

С С С P

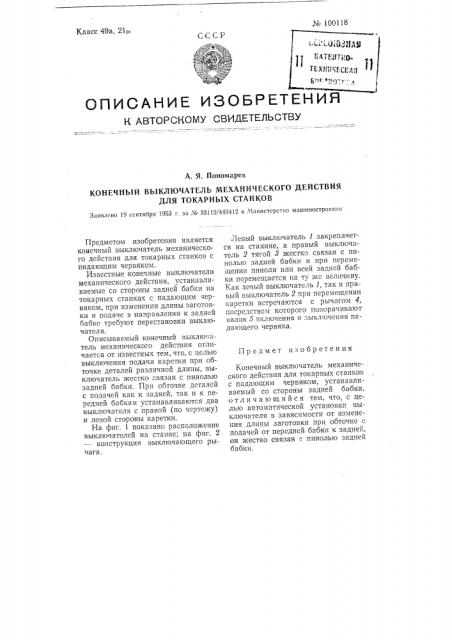

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

A. Я. Пономарев

КОНЕЧНЫЙ ВЫКЛЮЧАТЕЛЬ МЕХАНИЧЕСКОГО ДЕЙСТВИЯ

ДЛЯ ТОКАРНЫХ СТАНКОВ

Заявлсно 19 сснтября 1953 г. за № 33112/449412 в Мнннстерстно машиностроения

Предмет изобретения

Предметом изобретения является конечный выключатель механического действия для токарных станков с падающим червяком.

Известные конечные выключатели механического действия, устанавливаемые со стороны задней бабки на токарных станках с падающим червяком, при изменении длины заготовки и подаче в направлении к задней бабке требуют перестановки выключателя.

Описываемый конечный выключатель механического действия отличается от известных тем, что, с целью выключения подачи каретки при обточке деталей различной длины, выключатель жестко связан с пинолью задней бабки. При обточке деталей с подачей как к задней, так и к передней бабкам устанавливаются два выключателя с правой (по чертежу) и левой стороны каретки.

На фиг. 1 показано расположение выключателей на станке; на фиг. 2 — конструкция выключающего рычага.

Левый выключатель 1 закрепляется на станине, а правый выключатель 2 тягой 8 жестко связан с пинолью задней бабки и при перемещении пиноли или всей задней бабки перемещается на ту же величину.

Как левый выключате;Ib 1, так и правый выключатель 2 при перемещении каретки встречаются с рычагом 4, посредством которого поворачивают валик 5 включения и выключения падающего червяка.

Конечный выключатель механического действия для токарных станков с падающим червяком, устанавливаемый со стороны задней бабки, отличающийся тем, что, с целью автоматической установки выключателя в зависимости от изменения длины заготовки при обточке с подачей от передней бабки к задней, он жестко связан с пинолью задней бабки. № 1001!8 № 100118
