Реферат

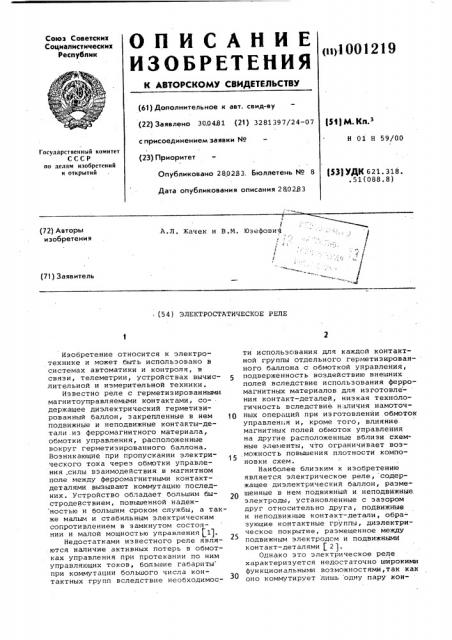

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик ii) l 001219 (61) Дополнительное к авт. свид-ву

Р М Кп з (22) Заявлено 300481 (21) 3281397/24-07 с присоединением заявки ¹

Н 01 Н 59/00

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет

Опубликовано 280283. Бюллетень ¹ 8 (531УДК 621.318. .51(088.8) Дата опубликования описания 280283 (i

А.Л. Жачек и В.М. Юзефович (72) Авторы изобретения (71) Заявитель (54) ЭЛЕКТРОСТАТИЧЕСКОЕ РЕЛЕ

15

25

Изобретение относится к электротехнике и может быть использовано в системах автоматики и контроля, в связи, телеметрии, устройствах вычислительной и измерительной техники.

Известно реле с герметизированными магнитоуправляемыми контактами, содержащее диэлектрический герметизированный баллон, закрепленные в нем подвижные и неподвижные контакты-детали.из ферромагнитного материала, обмотки управления, расположенные вокруг герметизированного баллона.

Возникающие при пропускании электрического тока через обмотки управления .силы взаимодействия в магнитном поле между ферромагнитными контактдеталями вызывают коммутацию последних. Устройство обладает большим быстродействием, повышенной надеж ностью и большим сроком службы, а также малым и стабильным электрическим сопротивлением в замкнутом состоянии и малой мощностью управления j 1).

Недостатками известного реле явля.ются наличие активных потерь в обмотках управления при протекании по ним управляющих токов, большие габариты при коммутации большого числа контактных групп вследствие необходимости использования для каждой контактной группы отдельного герметизированного баллона с обмоткой управления, подверженность воздействию внешних полей вследствие использования ферромагнитных материалов для изготовле ния контакт-деталей, низкая технологичность вследствие н:величия намоточных операций при изготовлении обмоток управления и, кроме того, влияние магнитных полей обмоток управления на другие расположенные вблизи схемные элементы, что ограничивает возможность повышения плотности компоновки схем.

Наиболее близким к изобретению является электрическое реле, содержащее диэлектрический баллон, размещенные в нем подвижный и неподвижные электроды, установленные с зазором друг относительно друга, подвижные и неподвижные контакт-детали, образующие контактные групгы, диэлектрическое покрытие, размещенное между подвижным электродом и подвижнымИ контакт-деталями $ 2).

Однако это электрическое реле характеризуется недостаточно широкими функциональными возможностями,так как оно коммутирует лишь одну пару кон1001219 такт-деталей, сравнительно низкой чувствительности и требует повышенной мощности на управление.

Цель изобретения — расширение функциональных возможностей электростатического реле, повышение его чувстви5 тельности и уменьшение мощности управле ни я .

Поставленная цель достигается тем, что электростатическое реле снабжено по крайней мере одним электре".ом с противоположным знаком внутренней и внешней поверхностей, все электроды и все контакт-детали установлены в противоположных торцах баллона и направлены друг навстречу другу,подвижный электрод установлен по оси диэлектрического баллона, неподвижные.злектроды и все контакт-детали размещены вокруг подвижного электро" да, диэлектрическое покрытие нанесе- 2р но на его свободный конец, причем контакт-детали установлены с перекрытием относительно указанного свободного конца подвижного электрода.

При этом трубчатый электрод может быть размещен на подвижном электроде.

Кроме того, трубчатые электроды могут быть расположены на неподвижных электродах.

На фиг. 1 изображен вариант конструкции электростатического реле, продольное сечение> на фиг. 2 разрез A-A на фиг. 1, на фиг. 3 разрез Б-Б на фиг. 1.

Электрическое реле содержит управляю те 1 и управляемые 2 электрические i .,епи, герметизированный баллон

3, закрепленные в баллоне 3 подвижный электрод 4, подвижные контактдетали 5-9 и неподвижные электроды

10-14, неподвижные контакт-детали 4Р

15-24, трубчатый электрет 25 и диэлектрическое покрытие 26, нанесенное на конец подвижного электрода 4.

ЭлектростатическОе реле работает следующим образом. 45

При подаче на неподвижный электрод 10 напряжения, отрицательного относительно подвижнога электрода 4, вследствие взаимодействия, возникающего в электрическом поле между 5р электретом 25 и неподвижным электродом 10 электрод 4 притягивается к электроду 10 и свободным концом замыкает контакт-детали 5 и 15 управляемой электрической цепи 3. При снятии напряжения с электрода 10 реле возвращается в исходное состояние. Аналогично при подаче напряжения на электрод 11 закмыкаются контакт-детали 6 и 16, при подаче напряжения на электрод 13 замыкаются контакт" детали 8 и 23, при подаче напряжения на электрод 14 завыкаются контакт-детали 9 и 24.

При подаче напряжения на электрод 12 размыкаются контакт-детали

7, 17, 18, 19 и замыкаются контактдетали 9 и 24.

При подаче напряжения на элект.Род 12 размыкаются контакт-детали

7, 17, 18, 19 и замыкаются контактдетали 17, 18, 19 и 20, 21, 22, что расширяет коммутационные возможности устройства.

При подаче напряжения одновременно на электроды 10 и 13 замыкаются контакт=детали 9 и 24, т.е. устройство выполняет логическую операцию И.

Наличие электрода создает поляризацию реле и обеспечивает (,при соот- ветствующей полярности управляющего напряжения) повышение чувствительности электростатического реле и уменьшение мощности управления.

Формула изобретения

1. Электростатическое реле, содержащее диэлектрический баллон,размещенные в нем подвижный и неподвижный электроды, установленные с зазором друг относитель но друга, подвижные и неподвижные контакт-детали, образующие контактные группы, диэлектрическое покрытие, размещенное между подвижным электродом и подвижными контакт-деталями,о т л и ч а ющ е е с я тем, что, с целью расширения функциональных возможностей, повышения чувствительности и уменьшения мощности управления, оно снабжено по крайней мере одним трубчатым электретом с противоположным знаком заряда внутренней и внешней поверхностей, все электроды и все контактдетали установлены в противоположных торцах баллона и направлены друг навстречу другу, подвижный электрод установлен по оси диэлектрического баллона, неподвижные электроды и все контакт-детали размещены вокруг подвижного электрода, диэлектрическое покрытие нанесено íà его свободный конец, гричем контакт-детали установлены с перекрытием относительно указанного конца подвижного электрода.

2. Реле по и. 1, о т л и ч а ющ е е с я тем, что укаэанный трубчатый электрет размещен на подвижном электроде.

3. Реле по и. 1, о т л и ч а ющ е е с я тем, что трубчатые электреты расположены на неподвижных злект. родах.

Источчики информации, принятые во внимание при экспертизе

1. Диковский Я.М. Капралов И.H.

Магнитоуправляемые контакты. М., "Эиергия", 1970. с. 4-15.

2. Авторское свидетельство СССР

М 601771, кл. Н 01 Н 59/00,1978.

1001219

1001219

2f

22

/2
