Стабилизированный транзисторный конвертор

Стабилизированный транзисторный конвертор

Иллюстрации

Показать все

Реферат

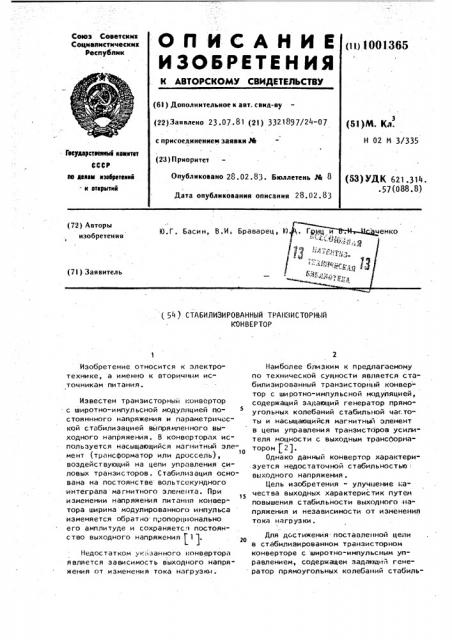

ОП ИСАНИЕ

И ЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюз Советскик

Социааистическик

Республик (») 1 001365 (61) Дополнительное к авт. саид-ву (22)Заявлено 23.07.81 {21) 3321897/24-07 (51).М. Кл. с присоеаиненнеи заявки М

Н 02 И 3/335

Гасударственный квинтет (23) Приоритет

CCCI (53) УДХ 621.314.

° 57(088.8) Опубликовано 28.02.83. Бюллетень М 8

Дата опубликования описания 28. 02. 83 ю декам кзебретеикй

- и вткрктий

{ 54 ) СТАБИЛИЗИРОВАННЫЙ ТРАНЗИСТОРНЫЙ

КОНВЕРТОР

Изобретение относится к электротехнике, а именно к вторичным источникам питания.

Известен транзисторный конвертор с широтно-импульсной модуляцией постояннного напряжения и параметрической стабилизацией Btlïðíìëåíного выходного напряжения. В конверторах ис"

l пользуется насыщающийся магнитный элемент (трансформатор или дроссель}, 1О воздействующий на цепи управления силовых транзисторов. Стабилизация основана на постоянстве вольтсекундного интеграла магнитного элемента. При

15 изменении напряжения питания конвертора ширина модулированного импульса изменяется обратно пропорционально его амплитуде и сохраняется постоянство выходного напряжения 1

Недостатком ук-- занного конвертора является зависимость выходного напряжения от изменения тока нагрузки.

Наиболее близким к предлагаемому по технической сущности является стабилизированный транзисторный конвертор с широтно-импульсной модуляцией, содержащий задающий генератор прямоугольных колебаний стабильной частоты и насыщающийся магнитный элемент в цепи управления транзист6ров усилителя мощности с выходным трансформатором (2).

Однако данный конвертор характеризуется недостаточной стабильностью . выходного напряжения .

Цель изобретения - улучшение качества выходных характеристик путем повышения стабильности выходного на" пряжения и независимости от измененил тока нагрузки.

Для достижения поставленной цени в стабиливированном транзисторном конверторе с широтно-импульсным yn" равлением, содержащем задающ тй генератор прямоугольных колебаний стабиль3 1001 ной частоты, насыщающийся магнитный элемент в цепи управления транзисторов усилителя мощности с выходным трансформатором, введен трансформатор тока, первичная обмотка которого соединена последовательно с обмоткой выходного трансформатора, а вторичная обмотка зашунтирована резистором, включенным последовательно с указанным насыщающимся магнитным элементом. io

На чертеже изображена принципиальная электрическая схема предлагаемого конвертора.

Стабилизированный транзисторный конвертор состоит иэ задающего генератора 1, насыщающегося магнитного

;элемента (дросселя ) 2 в цепи управ ления усилителя 3 мощности, выходног6 трансформатора 4 и выпрямителя с фильтром 5. На выходе конвертора оклю- в чена нагрузка 6. Цепь стабилизации выходного напряжения конвертора при изменении тока нагрузки состоит из трансформатора 7 тока и резистора 8.

Задающий генератор 1 вырабатывает д переменное напряжение прямоугольной формы, амплитуда которого пропорциональна. напряжению питания, а частота стабильна. Это напряжение прикладывается к обмотке магнитного элемента

qдросселя) 2, который осуществляет широтную модуляцию сигнала управления транзисторами усилителя 3 мощности с выходным трансформатором 4. Благодаря постоянству вольтсекундного интеграла дросселя ширина модулированного сигнала при изменении напряжения питания меняется обратно пропорционально его амплитуде. За счет этого происходит стабилизация постоянао ного напряжения после выпрямителя и фильтра 5. Ори изменении тока нагрузки меняется величина тока трансфор" матора 7 тока и амплитуда переменно365 4 го напряжения на резисторе 8, причем с увеличением тока нагрузки амплитуда приложенного к дросселю 2 суммарного напряжения уменьшается, что приводит к увеличению ширины импульса сигнала управления и дополнительной стабилизации выходного напряжения конвертора.

Таким образом, изобретение обеспечивает улучшение качества выходных характеристик конвертора путем повышения стабильности выходного напряжения и независимости его от изменения тока нагрузки. формула изобретения

Стабилизированный транзисторный конвертОр с широтно-импульсным управлением, содержащий задающий генератор прямоугольных колебаний стабильной частоты, насыщающийся магнитный элемент в цепи управления транзисторов усилителя мощности с выходным трансформатором, о т л и ч а ю щ и йс я тем, что, с целью улучшения качества выходных характеристик путем повышения стабильности выходного напряжения и независимости его от изменения нагрузки, в него введен трансформатор тока, первичная обмотка которого соединена последовательно с обмоткой выходного трансформатора, а вторичная обмотка зашунтирована резистором, включенным последовательно с указанным насыщающимся магнитным элементом.

Источники информации, принятые во внимание при экспертизе

Патент США М 3219906, кл. Н 02 И 3/335, 1976.

2. Патент CIllA N 3191115,. кл. Н 02 И 3/335, 1975.

1001365

Составитель Н. Цишевская

Редактор 6. Ковач Техред А.Бабинец Корректор В Бутяга

Заказ 1438/69 Тираж 685 Подписное

ВНИИПИ Государственного кон тета СССР по делам изобретений и открытий

1130Я Иосква М-35 Раячская наб. д. 4/5 53» «- А-- А- . -- - А

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
