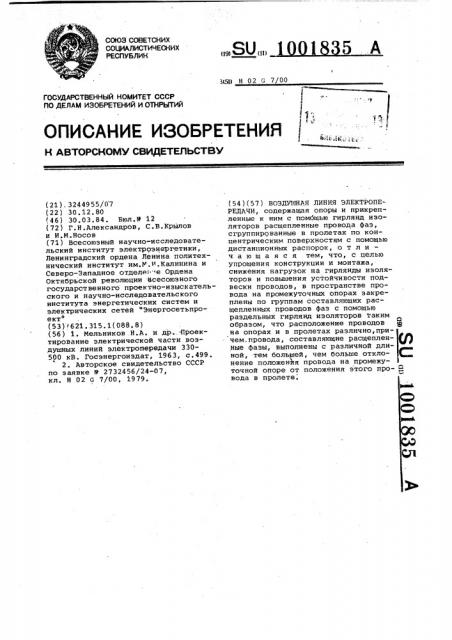

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) (11) З(51) Н 0 2 G 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21).3244955/07 (.22) 30,12.80

",46) 30.03.84. Вюл.9 12 (72) Г.Н.Александров, С.В.Крылов и И.М.Носов (71) Всесоюзный научно-исследовательский институт электрОэнергетики, Ленинградский ордена Ленина политехнический институт им.Y.) .Kàëèíèíà и

Северо-Западное отделе; е Ордена

Октябрьской революции всесоюзного государственного проектно-изыскательского и научно-исследовательского института энергетических систем и электрических сетей "Энергосетьпроект" (53))621. 315.1(088. 8) (56 ) 1. 1)ельников .Н.A. и др..-Проектирование электрической части воздушных линий электропередачи 330500 кВ. Госэнергоиздат, 1963, с.499.

2. Авторское свидетельство СССР по заявке 9 2732456/24-07, кл. Н 02 G 7/00, 1979. (54)(57) ВОЗДУИНАЯ ЛИНИЯ ЭЛЕКТРОПЕРЕДАЧИ, содержащая опоры и прикрепленные к ннм с помощью гирлянд изоляторов расщепленные провода фаз, сгруппированные в пролетах по концентрическим поверхностям с помощью дистанпионных распорок, о т л и ч а ю щ а я с я тем, что, с целью упрощения конструкции и монтажа, снижения нагрузок на гирлянды изоляторов и повышения устойчивости подвески проводов, в пространстве провода на промежуточных опорах закреплены по группам составляющих расщепленных проводов фаз с помощью раздельных гирлянд изоляторов таким образом, что расположение проводов

C на опорах и в пролетах различно,причем.провода, составляющие расщепленные фазы, выполнены с различной длиной, тем большей, чем больше откло- С нение положенйя провода на промежуточной опоре от положения этого про- Я вода в пролете.

1001835 опоры и прикрепленные к ним с помоцью гирлянд изоляторов расщепленные провода фаз, сгруппированные в пролея- тах по концентричным поверхностям с помощью дистанционных распорок.

Новым н этой воздушной линии электропередачи является то, что провода на промежуточных опорах закреплены по группам составляющих расщепленных проводов фаз с помощью

10 раздельных гирлянд изоляторов так, что расположение проводов на опорах и в пролетах различно, причем составляющие расщепленного провода выполнены с различной длиной, тем боль)5 ше, чем больше отклонение положения провода на промежуточной опоре от положения этого провода в пролете.

Варианты участков воздушной линии электропередачи, выполненной согласно изобретению, представлены на фиг.1-11.

На фиг.1 представлен участок воздушной линии электропередачи (вид вдоль линии) с проводами фаз, расщепленными на двенадцать составляющих, прикрепленными к двум траверсам на гирляндах в поддерживающих зажимах группами по три составляющих. На чертеже дана схема расположения со ставляющих расщепленного провода в

З0 пролете.

На фиг.2 то же, но составляющие расщепленных проводов фаз сгруппированы н поддерживающих зажимах по шесть составляющих для внутренней

35 и средней фаз симметрично (по обе стороны от опоры) и составляющие внешней фазы, группами, подвешенными на четырех гирляндах в поддерживающих зажимах, по три составляющих

40 в каждой подвеске. Составляющие расщепленных проводов внутренней и средней фаз, подвешенные к средней траверсе опоры, отклонены на некоторый угол к стойке опоры под дейстнием

45 стягивающего усилия Возникающего при формировании с помощью распорок коаксиальной фазы в пролете по схеме, показанной внизу.

На фиг.3 представлен участок воздушной линии электропередачи (вид вдоль линии), внутри расщепленных проводов двух фаз которой расположены расцепленные провода двух полуфаз третьей фазы. Снизу показано на ложение расщепленных проводов в пролете. Составляющие расщепленных проводов подвешены на поддерживакщих гирляндах тремя группами по шесть составляющих. Составляющие расщеп ленного провода фазы, разделенной на две половины, размещенные в расИзобретение относится к электроэнергетике, в частности к воздушным линиям электропередачи высокого, сверхвысокого и ультравысокого напр жения.

Известны линии электропередачи с расщепленными проводами в фазах, где взаимное положение составляющих проводов в пролете и на опорах одинаково (1) . Провода расцепленных фаэ на этих линиях подвешиваются с помощью вертикальных и V-образных гирлянд изоляторов к опорам и обеспечивают изоляцию проводов линии относительно потенциала земли. Одинаконое положение составляющих в фазе на подвеске к гирлянде и в пролетах обеспечивается креплением проводов в лодочках поддерживающего зажима, зафиксиров и ных на жесткой несущей раме зажима на заданных расстояниях, и фиксированием составляющих расщепленной фазы относительно друг друга с помоцью дистанционных распорок заданной формы, устанавливаемых на определенных расстояниях друг от друга на проводах в пролете.

Наиболее близким техническим решением является воздушная линия элек тропередачи, содержащая опоры и прикрепленные к ним с помощью гирлянд изоляторон расщепленные провода фаз, сгруппированные в пролетах по концен трическим поверхностям с помощью дистанционных распорок $2j .

Однако эта линия электропередачи также обладает рядом недостатков.

Подвеска всех трех фаз линии элек тропередачи на промежуточных опорах осуществляется .на V-образных гирляндах изоляторов, и при этом затруднительно обеспечить достаточную механическую прочность такой подвески.

Взаимное соединение расщепленных фаз выполняется с помоцью междуфаэовых изолирующих связей. При относительно малых междуфазоных воздушных изоляционных промежутках такие изоляционные связи создать весьма сложно.

Наличие междуфазовой изоляции, сильно нагруженной массой расщепленных проводов, является слабым местом линии электропередачи и создает опасность междуфазовых замыканий нк линии.

Подвеска трех фаз на опоре с помощью связывающих их гирлянд существенно осложняет монтаж линии.

Цель изобретения — упрощение конструкции линии электропередачи и ее монтажа, снижение нагрузок на гирлянды изоляторов и повышение устойчивости подвески проводов в пространстве.

Эта цель достигнута н воздушной линии электропередачи, содержащей щепленных проводах двух других фаз, сохраняют свое положение неизменным в пролете.

На фиг,4 представлен участок воздушной линии электропередачи (вид

1001835 вдоль линии ) с промежуточными двустоечными опорами и подвеской расщепленных проводов двойными гирляндами группами по шесть составляющих при расположении составляющих расщепленных проводов по цепным линиям.

Внутри контура опоры показано расположение составляющих расщепленных проводов в пролете.

На фиг.5 представлен участок воздушной линии электропередачи (вид tO вдбль линии) с двусторонними промежуточными опорами. Подвеска расщепленных проводов осуществлена в поддерживающих зажимах на гирляндах изоляторов, группами по шесть состав-15 ляющих на каждой подвеске.

-Положение гирлянд в пространстве под углом к вертикали вызвано стягивающими усилиями, создаваемыми при формировании расщепленных фаз коакси-20 альной линии в соответствии со схемой расположения расщепленных проводов, показанной в. центре чертежа.

На фиг.6 представлен участок воздушной линии электропередачи (вид вдоль линии) с двухстоечными опорами и подвеской расщепленных проводов фазы на гирляндах изоляторов, группами по шесть составляющих в поддерживающем зажиме для внутренней фазы и группами по три составляющих для средней и внешней фаз.

На фиг.7 представлен участок воздушной линии электропередачи (вид вдоль линии) с промежуточными опорами и подвеской расщепленных проводов 35 на шести V-образных гирляндах, группами из половины составляющих расщепленных проводов фаз на гирлянде.

Формирование фазы в пролетах выполняется относительно центра подвески (показан в виде окружности штриховой линии). Внизу показано расположение составляющих расщепленных проводов в пролете, обеспечиваемое при стягивании дистанционными РаспоРка- 45 ми.

На фиг.8 представлен участок воздушной линии электропередачи (вид вдоль линии) с подвеской расщепленных проводов в "окне" промежуточной опоры на..V-образных гирляндах изоляторов.

Расщепленный провод внутренней фазы подвешен в поддерживающем зажиме. Подвески составляющих расщепленных проводов двух других фаэ выполнены по цепной линии, группами по четыре составляющих ° В центре по казана схема расположения расщепленных проводов в пролете.

На фиг.9 представлен участок воз- 6О душной линии электропередачи (вид вдоль. линии) с подвеской расщепленных проводов на V-образных гирляндах изоляторов на промежуточной опоре. б5

Расщепленный провод внутренней фазы в поддерживающем зажиме на у-образной гирлянде и группы составляющих двух других фаз закреплены на стойках опоры в двух точках. В сс.— редине чертежа показана схема взаимного расположения расщепленных проводов в пролете.

На фиг.10 представлен участок воздушной линии электропередачи (вид вдоль линии) с годвеской на промежуточной опоре. расщепленных проводов с двумя коаксиально расположенными проводами полуфаз внутри проводов двух других расщепленных фаз.. Группы составляющих Расщепленных фаз подвешены на .V-образных гирляндах изоляторов, положение KoTopblx в пространстве определяется усилиями натяжения проводов, стягиваемых к центрам двух коаксиальных систем (показаны в центре чертежа) при формировании расщепленнь.х проводов с помощью дистанционных распорок.

На фиг.11 — то же, но в двух "окнах" промежуточной опоры с помощью дополнительных у-образных гирлянд изоляторов, обеспечивающих более точное соответствие положения. Расщепленных проводов на промежуточной опоре и в пролете.

Во всех представленных вариантах (фиг.1-11) воздушной линии электропередачи на промежуточных опорах 1 закреплены группы 2-13 составлякщих расщепленных проводов фаз, при этом положение расщепленных проводов фаз на опорах, существенно отличается от положения их в .пролете (позиция

14).

При закреплении составляющих расщепленных фаз на дистанционных распорках 15 по заданным контурам группы 2-13 составляющих, подвешенные на гирляндах изоляторов 16, стягивают к центру коаксиальной линии, и при этом достигается повышение стабильности подвески проводов B пролете.

В результате провода всех фаз линии подвешиваются .к металлоконструкциям опор с помощью гирлянд, рассчи-! танных на воздействие напряжения относительно земли и на воздействие веса только проводов данной фазы.

1 ,В представленном на фиг.1 варианте лииии электропередачи провода каждой фазы .разделены на четыре групIIbI 2-13, по три составляющих, каждая из которых крепится к отдельной поддерживающей гирлянде изоляторов 16.

В итоге провод каждой фазы состоит из двенадцати составляющих, собираемых в симметричный пучок в пролете с помощью кольцевых дистанционных распорок 15. Внутренняя фаза в этом вариайте собирается иэ групп 4,5, 10 и 11, средняя фаза — иэ групп 3,6, 1001835

/б фаад. l

9 и 12, внешняя фаза — иэ групп 2, 7 8 и 13.

На фиг.2 представлен другой вариант линии электропередачи. Сбставляющие высшей фазы разделены на четыре группы 2,3,8.и 9 по три составляющих, как и в предыдущем варианте.

Составляющие средней и внутренней фаз разделены каждая на две группы по шесть составляющих в Фазе.

При этом достигается уменьшение общего числа гирлянд изоляторов в изолирующей подвеске.

На фиг.3 приведен пример двойной

Коаксиальной линии. В этом случае провода каждой из фаз разделены на две группы по шесть составляющих ° В пролете внутренняя фаза (группы 3 и б) сохраняется разделенной на две части, а две других фазы собираются в пролете в окружности по двенадцать составляющих (левая внешняя фаза— иэ групп 2 и 4, правая внешняя фаэа— иэ групп 5 и 7).

На Фиг.4 и 6 штриховыми линиями указаны изменения положений составляющих расщепленного провода на опоре и в пролете. Это обеспечивает эко10 номию стоимости гирлянд изоляторов.

Кроме того, существенно облегчается монтаж линии, поскольку первоначально провода всех фаз подвешиваются раздельно в соответствии со схемой подвески на опорах, а затем с помощью распорок стягиваются в пролете в тройной или двойной коаксиалы.

1ОО183 .»

1001835

1001835

1001835

1001835
