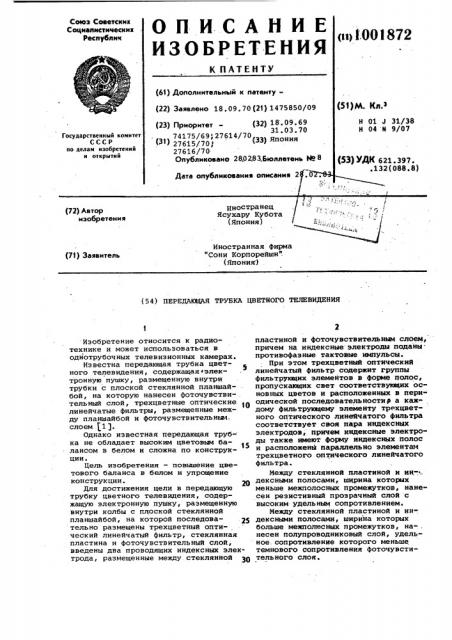

Изобретение относится к радиотехнике и может использоваться в однотрубочных телевизионных камерах.
Известна передающая трубка цветного телевидения, содержащая элек3 тронную пушку, размещенную внутри трубки с плоской стеклянной планшайбой, на которую нанесен фоточувстви- . тельный слой, трехцветные оптические линейчатые фильтры, размещенные между планшайбой и фоточувствительным. слоем (1 ).
Однако известная передающая трубка не обладает высоким цветовым балансом в белом и сложна по конструк!
5 ции.
Цель изобретения — повышение цветового баланса в белом и упрощение конструкции.
Для достижения цели в передающую трубку цветного телевидения, содержащую электронную пушку, размещенную внутри колбы с плоской стеклянной планшайбой, на которой последова- 25 тельно размещены трехцветный оптический линейчатый фильтр, стеклянная пластина и фоточувствительный слой, введены два проводящих индексных электрода, размещенные между стеклянной пластиной и фоточувствительным слоем, причем на индексные электроды поданы. противофазные тактовые импульсы.
При этом трехцветный оптический линейчатый фильтр содержит группы фнльтрующих элементов в форме полос, пропускающих свет соответствующих основных цветов и расположенных в периодической последовательностями а каждому фильтрующему элементу трехцветного оптического линейчатого фильтра соответствует своя пара индексных электродов, причем индексные электроды также имеют форму индексных полос и расположены параллельно элементам трехцветного оптического линейчатого фильтра.
Между стеклянной пластиной и ин.-,. дексными полосами, ширина которых меньше межполосных промежутков, нанесен резистивный прозрачный слой с высоким удельным сопротивлением.
Между стеклянной пластиной и индексными полосами, ширина которых больше межполюсных промежутков, на несен полупроводниковый слой, удельное.сопротивление которого меньше темнового сопротивления фоточувстительного слоя.
1001872
При этом индексные полосы нанесены непосредственно на стеклянную пластину, а между ними и фоточувствительным слоем последовательно расположены прозрачный изолирующий слой и сигнальный электрод, выполненный в виде мелкоструктурной ячеечной пластины.
Стеклянная пластина вместе с трехцветным оптическим линейчатым фильтром расположена снаружи стеклянной 1Î планшайбы.
На фиг. 1 представлена принципиальная электрическая схема предлагаемой трубки, на фиг. 2 — передающая арубка в разрезе, на фиг. 3-модифика-15 ция передающей трубки, на фиг. 4 другая модификация передающей трубки,,на Фиг. 5 — третья модификация передающей трубки.
Передающая трубка цветного телеви- Zo дения содержит электронную пушку 1, стеклянную пластину 2, фоточувствительный слой 3, трехцветный оптический линейчатый фильтр 4 с фильтрующими элементами 5,два проводящих ин- 25 дексных электрода в виде индексных полос 6 и 7,резистивный прозрачный слой
8,полупроводниковый слой 9,прозрачный изолирующий слой 10, сигнальный элек-, трод 11, стеклянную планшайбу 12, Зр колбу трубки, кроме того, к трубке подходят две раздельные шины 13 и 14.
Передающая трубка работает следующим образом.
Фильтрующие элементы 5 (фиг. 2) и индексные полосы б и 7.разделены стеклянной пластиной 2, а индексные полосы через полосу выводами соединены между собой двумя раздельными шинами 13 и 14.
Фоточувствительный слой 3 (фиг. 1) вместе с индексными полосами б и 7, стеклянной пластиной 2 и трехцветным оптическим линейчатым фильтром 4 прилегает к стеклянной планшайбе 12.
Трехцветный оптический линейчатый фильтр 4 содержит фильтрующие элементы 5, состоящие из чередующихся фильтрующих полос (фиг. 2) трех цветов, которые расположены препендикулярно движению электронного луча в период 50 развертки строки.
Фоточувствительный слой 3 выполнен на основе таких материалов, как, например, трехсернистая сурьма, окись свинца и т.д. Индексные полосы б и 7 55 вместе с соответствующими им Фильтрующими элементами 5 составляют цветовые группы.
Индексные полосы 6 и 7 представляют собой прозрачные проводящие слои бО из окиси блова, включая сурьму.
Для упрощения конструкции фильтрующие элементы 5 вместе со стеклянной пластиной 2 вынесены из баллона трубки и расположены в том же, что и раньше, порядке непосредственно, внешней стороны стеклянной планшай ы
12, а ее внутренняя часть выполняет
i îëü основания для наносимых индексных и других слоев вместо стеклянной пластины 2. Индексные полосы б и 7 имеют толщину около 0,2 микрона при толщине фоточувствительного слоя в 1 микрон. Ширина индексных полос б и 7 составляет около 30 микрон, а межполосные промежутки - около 5 микрон.
Когда фоточувствительный слой 3 облучается светом от объекта съемки, почти все фотоносители между смежными индексными полосами б и 7 направляются на поверхность стеклянной пластины 2. На стеклянную пластину 2 или внутреннюю поверхность стеклянной планшайбы 12 нанесен резистивный прозрачный слой 8 (фиг. 3), например окись олова, с удельным сопротивлением 10 -10 cM/см, толщиной око5 7 ло 0,5 микрона. Величина удельного сопротивления легко изменяется включением примеси, например, сурьмы. Ширина индексных полос 6 и 7 меньше межполосных промежутков, заполненных фоточувствительным слоем 3. При такой конструкции фотоносители межполосных промежутков направляются к индексным полосам б и 7 через резистивный прозрачный слой 8 и эффективность преобразования повышается, причем ширина индексных полос 6 и 7 позволяет выполнять их непрозрачными, т.е. из металла, например, меди, алюминия и т.д. Если фоточувствительный слой 3 выполнен из окиси свинца, то для улучшения цветового баланса в белом необходим его подсвет, так как темновое сопротивление слоя из окиси свинца слишком велико.
В случае использования широких прозрачных индексных полос 6 и 7 (фиг. 4) межполосные промежутки — узкие, индексные полосы наносятся на полупроводниковый слой 9, например из окиси титана, обладающим меньшим удельным сопротивлением (около
10 1 cM/cM), чем темновое сопротивление фоточувствительного слоя 3, но большим, чем упомянутый ранее резистивный прозрачный слой 8 ° Широкие межполюсные промежутки заполнены резистивным материалом, расположенным непосредственно между фоточувствительным слоем 3 и стеклянной пластиной 2. узкие межполосные промежутки заполнены полуизолирующим материалом с упомянутыми выше данными, который вместе с индексными полосами 6 и 7 представляет слой, непосредственно прилегающий к поверхности стеклянной пластины 2. В описанных выше конструкциях цветовые видеосигналы снимаются с двух раздельных шин 13 и 14.
1001872
Возможно при снятии цветовых ви-. деосигналов использовать общий сигнальный электрод 11 (фиг..5) ячеечной структуры, на который непосредственно наносится фоточувствительный слой 3. Между индексными полосами 5
6 и 7, нанесенными на стеклянную пластину 2, н сигнальным электродом
11 с прилегающим к нему фоточувствительным слоем 3, расположен дополнительный прозрачный изолирующий слой О
10 из стекла. Потенциал, подводивший противофазно на индексные полосы б и 7 передается на фоточувствиТельный слой 3 через дополнительный прозрачный изолирующий слой 10 и сигналь- l5 ный электрод 11, при этом на фоточувствительном слое 3 возникает потенциальный (точечный) рельеф; полярность которого изменяется на обратную от одной группы индексных полос 2О б и 7 к другой в соответствующие моменты времени. Индексные полосы б и 7 могут быть выполнены узкими, в сравнении с межполосными промежутками, и непрозрачнымн, например из меди, 25 алюминия и т.д.
Формула изобретения
1. Передающая трубка цветного те30 левидения, содержащая электронную пушку, размещенную внутри колбы со стеклянной планшайбой, на которой последовательно размещены трехцветный оптический лннейчатый фильтр, стеклян ная пластина и фоточувствительный слой, о т л н ч а ю щ а я с я тем, что,с целью улучшенияцветового баланса в белом, введены два проводящих индексных электрода, размещенные 4О между стеклянной пластиной и фоточувствительным слоем, причем на индексные электроды поданы протнвофазные тактовые импульсы.
2. Трубка по и. 1, о т л и ч а ю- 45 щ а я с я тем, что трехцветный оптический линейчатый фильтр содержит группы фильтрующих элементов в форме полос, пропускающих свет соответствующих основных цветов и расположенных в периодической последовательности, а каждому фильтрующему элементу трехцветного оптического линейчатого фильтра соответствует своя пара индексных электродов, причем индексные электроды также имеют форму индексных полос и расположены параллельно элементам трехцветного оптического линейчатого фильтра.
3. Трубка по п. 1, о т л и ч а ю« щ а я с я тем, что между стеклянной пластиной.и индекснижи полосами, ширина которых меньше межполосных промежутков, нанесен реэистивный прозрачный слой с высоким удельнил сопротивлением.
4. Трубка по п. 1,о т л и ч а ющ а я с я тем, что между стеклянной пластиной и индексньвли полосами, ширина которых больше межполосных npo" . межутков, нанесен полупроводниковый слой,. удельное сопротивление которого меньше темнового сопротивления фоточувствительного слоя.
5. Трубка по п. 1, о т л и ч аю щ а я с я тем, что индексные полосы нанесены непосредственно на стеклянную пластину, а между ниии и фоточувствительным слоем последовательно расположены прозрачный изолирующий слой и сигнальный электрод, выполненный в виде мелкоструктурной ячеечной пластины.
6. Трубка по пп. 1-5, о т л и ч аю щ а я с я тем, что, с целью упрощения конструкции, стеклянная пласти.на вместе с трехцветным оптическим линейчатым фильтром расположена снаружи стеклянной планшайбы.
Приоритет по пунктам ;
18.09.69 по п, 1;
31.03.70 по пп.2-6.
Источники информации, принятые во внимание при экспертизе
1. Патент США В 3291901, кл. 178-5.4, 1966 (прототип).
