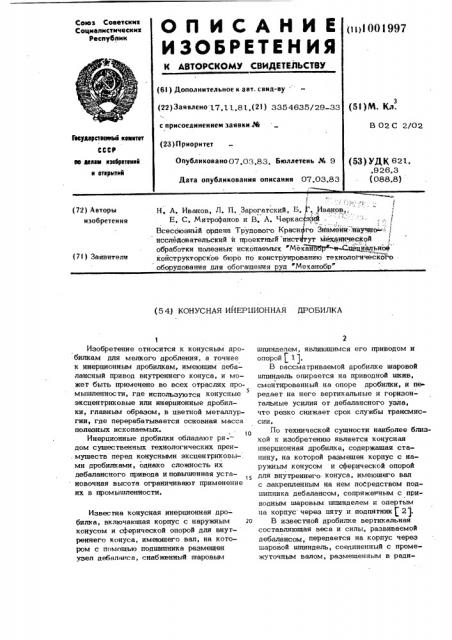

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (() 00! 99? (6! ) Дополнительное к авт. свнд-ву (22)Заявлено l7,11.81,(21) 3354635/29 33 (51)М. Кл. с присоединением заявки,ре

В 02 С 2/02

Госудорстеовкый комитет

СССР (23) Приоритет

Опубликовано 07.03.83. Бюллетень Ai, 9 те мхам изобретений и открытий (53) УДК 621, .926.3 (088.8) Дата опубликования описания 07.03.83

Ъ.

i

Н. А. Иванов, Л. П. Зарогатский, Б. Г. Иванов„

Е. С. Митрофанов и В, А. Черкасский

Всесбюзный ордена Трудового Краснфго Знамени научно--::, исследовательский и проектный инсттттут механической обработки полезных ископаемых Механобр =я-Специальное) койструкторское бюро по конструированию технологического оборудования для обогащения руд Механобр (72) Авторы изобретения (7!) Заявители (54) КОНУСНАЯ ИНЕРЦИОННАЯ ДРОБИЛКА

Изобретение относится к конусным дробилкам для мелкого дробления, а точнее к инерционным дробилкам, имеющим дебалансный привод внутреннего конуса, и может быть применено во всех отраслях промышленности, где используются конусные

5 эксцентриковые или инерционные дробилки, главным образом, в цветной металлургии, где перерабатывается основная масса полезных ископаемых.

Инерционные дробилки обладают ря-— дом существенных технологических преи, муществ перед конусными эксцентрнковыми дробилками, однако сложность их дебалансного привода и повышенная уста15 новочная высота ограничивают применение их в промышленности.

Известна конусная инерционная дробилка, включающая корпус с наружным 20 конусом и сферической опорой для внутреннего конуса, иметошего вал, на котором с помощью подшипника размещен узел дебаланса, снабженный шаровым шпинделем, являющимся его приводом и опорой (11.

В рассматриваемой дробилке шаровой шпиндель опирается на приводной шкив, смонтированный на опоре дробилки, и пе» редает на него вертикальные и горизонтальные усилия от дебалансного узла, что резко снижает срок службы трансмиссии, По технической сущности наиболее близкой к изобретению является конусная инерционная дробилка, содержащая станину, на которой размещен корпус с наружным конусом и сферической опорой для внутреннего конуса, имеющего вал с закрепленным на нем посредством подшипника дебалансом, сопряженным с приводным шаровым шпинделем и опертым на корпус через пяту и подпятник I 21.

В известной дробилке вертикальная составляющая веса и силы, развиваемой дебалансом, передается на корпус через шаровой шпиндель, соединенный с промежуточным валом, размешенным в радиПредложенная конструкции инерционной дробилки позволяет получить следующие преимущества перед известной машиной: снизить установочную высоту пример. но на 20% упростить конструкцию и снизить стоимость изготовления машины за счет исключения одного из вертикальных звеньев трансмиссии.

Применительно к инерционной дробилке с диаметром корпуса 1750 мм снижение высоты здания дробильного отделения на

1 метр позволит снизить капитальные затраты на его строительство на 20 тыс. руб, Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР

% 596280, кл. В 02 С 2/04, 1970.

2, Авторское свидетельство СССР

No 632388, кл. В 02 С 2/04, 1975 (прототип) .

3 10019 ально упорном подшипнике корпуса, при этом пята подшипника жестко закреплена на промежуточном валу. Для соединения двигателя с промежуточным валом, совершающих: колебания вместе. с корпусом, используется дополнительный шаровой шпиндель или компенсационная муфта, что усложняет конструкцию и увеличивает ее установочную высоту.

Цель нас тоящего изобретения — упро- щение конструкции и снижение установочной высоты дробилки.

Указанная цель достигается тем, что в конусной инерционной дробилке, содержащей станину, на которой размещен корпус с наружным конусом и сферической опорой для внутреннего конуса, имеющего вал с закрепленным на нем посредством подшипника дебалансом, сопряженным с приводным шаровым шпинделем и опертым на корпус .через пяту и подпятник, пята дебаланса выполнена в виде диска, установленного иа цилиндрической

Масти шарового шпйнделя.

Это позволяет упростить конструкцию, исключив из нее второй шаровой шпиндель и промежуточный вал, что одновременно приводит к снижению установочной высоты дробилки.

На чертеже показана конструктивная схема предложенной дробилки в продольном разрезе.

Дробилка включает стинину L, на которой посредством упругих элементов 2 установлен корпус 3 с наружным конусом

4 и сферической опорой 5 для внутренне- >> го конуса 6, имеющего. вал 7, на котором с помощью подшипника 8 смонтирован дебаланс 9. К дебалансу закреплена верхняя обойма 10 приводного шарового шпин деля 11, нижняя головка 12 которого . размещена в расточке шкива 13, установленного на станине 1 и соединенного клиноременной передачей, с двигателем 14-.

На цилиндрической поверхности 15 шпинделя 11 закреплена пята, выполненная в виде диска 16, опертого через плавающее сферическое кольцо 17 на сферический подпятник 18, закрепленный на корпусе 3.

Дробилка работает следующим образом.

Двигатель 14 через трансмиссию передает вращение дебалансу, который, раз97 ф вивая центробежную силу, заставляет внутренний конус 6 совершать гирационное движение на опоре 5. При этом шпиндель 11 вместе с диском 16 также совершает гирационное движение относительно центра своей нижней головки 12.

Диск 16. при таком движении имеет радиально-аксиальные перемещения без отрыва от подпятника 18 благодаря наличию между ними сферического кольца 17. Осевая нагрузка от гироскопического момента и веса дебаланса 9 передается через дисковую пяту l6 на подпятник 18. формула изобретения

Конусная инерционная дробилка, содер-, жащая станину, на которой размещен корпус с наружным конусом и сферической опорой для внутреннего конуса, имеющего вал с закрепленными на нем посредством подшипника дебалансом, сопряженным с приводным шаровым шпинделем и опертым на корпус через пяту и подпятник, отличающаяся тем, что, с целью упрощения конструкции и снижения, установочной высоты, пята дебаланса выполнена в виде диска, установленного на цилиндрической части шарового шпинделя.

1001997

1У fz

Составитель В. Губарев

Редактор H. Аристова Техред Т.фанта . Корректор И. Шулла

Заказ 1679/3 Тираж 620 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", г. Ужгород, ул. Проектная, 4
