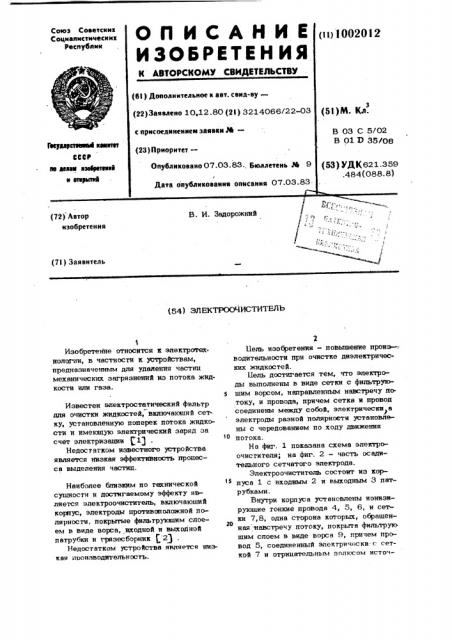

В. И. Задорожний (7I ) Заявитель (54) ЗЛЕКТРООЧИСТИТЕЛЬ
Изобретение относится к электротехнологии, в частности к устройствам, предназначенным для удаления частиц механических загрязнений из потока жидкости или газа.
Известен электростатический фильтр для очистки жидкостей, включающий сетку, установленную поперек потока жидкости и имеющую электрический заряд за счет электризации 1)
Недостатком известного устройства является низкая эффективность rrpouecса выделения частиц.
Наиболее близким по технической сущности и достигаемому эффекту является электроочистнтель, включающий корпус, электроды противоположной полярности, покрытые фильтрукицим слоеем в виде ворса, входной и выходной патрубки и грязесборник P 2 .
Недостатком устройства является низкая пооизводительность.
llemü изобретения — повышение произ —. водительности при очистке диэлектрических жидкостей.
Цель достигается тем, что электроды выполнены в виде сетки с фильтруюшим ворсом, направленным навстречу потоку, и провода, причем сетка и провод соединены между собой, электрически а электроды разной полярности установлены с чередованием по ходу движения потока.
На фиг. 1 показана схема электроочистителя; на фиг. 2 — часть осадительного сетчатого электрода.
Электроочиститель состоит из корпуса 1 с -входным 2 и выходным 3 патрубками.
Внутри корпуса установлены ионизируюшие тонкие провода 4, 5, 6, и сет ки 7,8, одна сторона которых, обрашен20 ная. навстречу потоку, покрыта фильтрую: шим слоем в виде ворса 9, причем провод 5, соединенный электрически.- с сеткой 7 и отрицательным полксом источнике пкг. . If!, провод 6, соединенный с сеткой 8 и положительным полюсом и;.- очника питания, и. д. обре. >юг элек:.р:... резной полярности с чередованием по ходу движени" потока. Для сбора осадка 10 служит грязесборник 11 с экреном 12 в виде сетки.
Злектроочиститель работает следующим обрезом.
Загрязненная диэлектрическая жидкость через входной патрубок 2 поступает в электроочиститель. Под действи| ем приложенного к электродам выгокогс напряжения (10-20 кЬ) ворс ориентируется вдоль силовых линий электрического поля, что практически совпадает с направлением потока очищеемой жидкости. Частицы загрязнений заряжаются вблизи ионизирующего электрода 4 и,попедляв узкие щели междуворсинками сетки 7, осаждаются на их поверхности, образуя осадок 10. Жидкость, из которой таким образом удалена основная масса частиц загрязнений, поступает в зону действия следующей пары электродов: ионизирующего провода 5 и осадительной сетки 8.
Во время перерыва в работе напряжение с электродов снимают и прокачка жидкости через очиститель не производится. Частицы разряжаются, отрываются от ворсинок и попадают В грязесборник 11 сквозь экран из нескольких слоев сетки 12.
Обеспечивая высокое качество очистки диэлектрической жидкости, электроочиститель имеет в 3-6 раз большую производительность, так как среднюю скорость потока жидкости через очиститель выбирают равной скоростИ движения жидкости от ионизирующего электроде к осадительному, Таким образом, применение технического решения позволит повысить производительность электроочистителя.
16 б
Ф ормула изобретения
МЗ
Электроочиститель, включающий корпус, электроды противоположной полярности, покрытие фильтрующим слоем в виде ворса, входной и выходной патрубки и грязесборник, о т л и ч а ю ш и и с я
20 тем, что, с целью увеличения производительности при очистке диэлектрических жидкостей, электроды выполнены в виде сетки с фильтрующим ворсом, направленным навстречу потоку, и провода, причем сетка и провод соединены между
23 собой электрически, а электроды резной полярности установлены с чередованием
tro. õoäó движения. потока.
