Устройство для дегезации фракций углеводородов

Устройство для дегезации фракций углеводородов

Иллюстрации

Показать все

Реферат

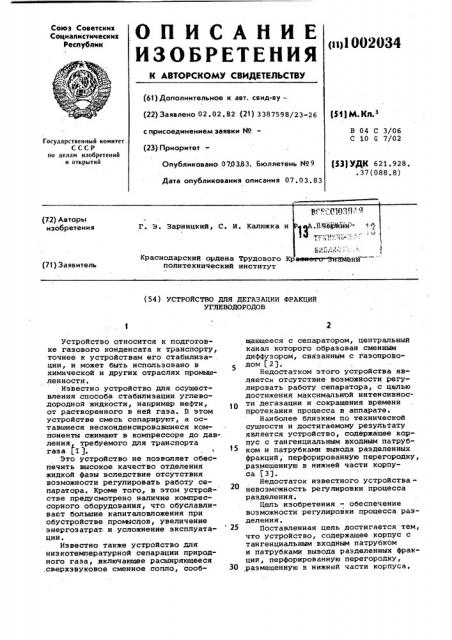

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

P% q (61) Дополнительное к авт. саид-ву—

Р11М К з (22) Заявлено 02.02.82 (21) 3387598/2326 с присоединением заявки №вЂ” (23) Приоритет

В 04 С 3/06

С 10 G 7/02

Государственный комитет.

СССР по делам изобретений и открытий

Опубликовано 070383. Бюллетень ¹9 (53) УДК 621.928. .37(088.8) Дата опубликования описания 07.03.83 (72) Авторы изобретения

Г. Э. Зарницкий, С. И. Калюжка и

Краснодарский ордена Трудового К политехнический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ДЕГАЭАЦИИ ФРАКЦИИ

УГЛЕВОДОРОДОВ

Устройство относится к подготовке газового конденсата к транспорту, точнее к устройствам его стабилиза- . ции, и может быть использовано в химической и других отраслях промышленности.

Известно устройство для осуществления способа. стабилизации углеводородной жидкости, например нефти, от растворенного в ней газа. В этом устройстве смесь сепарируют, а оставшиеся несконденсировавшиеся компоненты сжимают в компрессоре до давления требуемого для транспорта газа t1 ).

Это устройство не позволяет обеспечить высокое качество отделения жидкой фазы вследствие отсутствия возможности регулировать работу сепаратора. Кроме того, в этом устройстве предусмотрено наличие компрессорного оборудования, что обуславливает большие капиталовложения при обустройстве промыслов, увеличение энергозатрат,и усложнение эксплуата- 25 ции.

Известно также устройство для низкотемпературной сепарации природного газа, включающее расширяющееся .сверхзвуковое сменное сопло, сооб- 30 щающееся с сепаратором, центральный канал которого образован сменнйм диффузором, связанным с газопроводом (23, Недостатком этого устройства является отсутствие возможности регулировать работу сепаратора, с целью достижения максимальной интенсивности дегазации и сокращения времени протекания процесса в аппарате.

Наиболее близким о технической сущности и достигаемому результату является устройство, содержащее корпус с тангенциальным входным патрубком и патрубками вывода разделенных фракций, перфорированную перегородку, размещенную в нижней части корпуса (3J.

Недостаток известного устройства— невозможность регулировки процесса разделения.

Цель изобретения — обеспечение воэможности регулировки процесса разделения.

Поставленная цель достигается тем, что устройство, содержащее корпус с тангенциальным -входным патрубком и патрубками вывода разделенных фракций, перфорированную перегородку, размещенную в нижней части корпуса.

1002034 Формула изобретения

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 430149 кл. С 10 С 7/02, 1972.

40 2. Авторское свидетельство СССР

Р 188421, кл. Е 21 В 43/34, 1965.

3. Авторское свидетельство СССР

9 631217, кл. В 04 С 9/00, 1977 (прототип) . снабжено расширяющимся соплом, шарнирно установленным внутри тангенцнального входного патрубка.

На чертеже представлено устройство.для дегаэации фракций углеводородов.

Устройство для дегаэации сырого конденсата включает корпус 1, расширяющееся сопло 2, шарнирно установленное внутри тангенциального входного патрубка 3, центральный канал 4, !О образованный сменным диффузором, через который газ удаляется в газопровод. В нижней части корпуса установлена перфорированная перегородка 5, отделяющая рабочую часть корпуса 35 от бункерного пространства 6 для сбора фракции углеводородов.

Устройство работает следующим образом.

Исходная смесь подается в танген- 2О циальный входной патрубок 3 и разделяется внутри корпуса 1 под действием центробежной силы. Изменяя угол подачи фракции углеводородов в рабочую полость корпуса, изменяется отношение диаметра камеры к высоте растечения жидкости по поверхности камеры, что оказывает решающее влияние на интенсивность закрутки в камере и время пребывания в ней жидкости. Наличие перфорированной перегородки 5 уменьшает величину педсасывания газа в выходную линию жидкости через воронку на поверхности раздела газ - жидкость.

Выделившиеся внутри корпуса газы выводят из аппарата через центральный канал 4, а фракции углеводородов - из бункерного пространства 6.

Применение такой конструкции устройства для стабилизации .широкой фракции углеводородов позволяет максимально использовать энергию потоков конденсата и газа стабилизации, обеспечить высокоэффективную утилизацию газов низкого давления.

Укаэанные преимущества позволяют обеспечить защиту окружающей среды от воздействия углеводородов, обычно теряемых при других условиях стабилизации.

Устройство имеет следующие преимущества: можно регулировать процесс разделения фаз в связи с наличием .возможности регулировать угол подачи смеси в корпус через расширяющееся сопло, можно увеличить скорость движения смеси и сократить время рабочего процесса, улучшается качество процесса в связи с отсутствием взаимного уноса компонентов, обусловленное наличием перфорированной перегородки.

Устройство для дегазации фракций углеводородов, содержащее корпус с тангенциальным входным патрубком и патрубками вывода разделенных фракций, перфорированную перегородку, размещенную в нижней части корпуса, о т л и ч а ю щ е е с я тем, что, с целью обеспечения воэможности регулировки процесса раэ,целения, оно снабжено расширяющимся соплом, шарнирно установленным внутри тангенциального входного патрубка.

1002034

Составитель Э. Яшкова

Редактор С. Титова Техред Л.Пекарь Корректор М. Шароши

Заказ 1682/4 Тираж 577 Подписное

ВИИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. ужгород, ул. Проектная, 4
