Инерционная транспортирующая решетка для выбивки форм

Инерционная транспортирующая решетка для выбивки форм

Иллюстрации

Показать все

Реферат

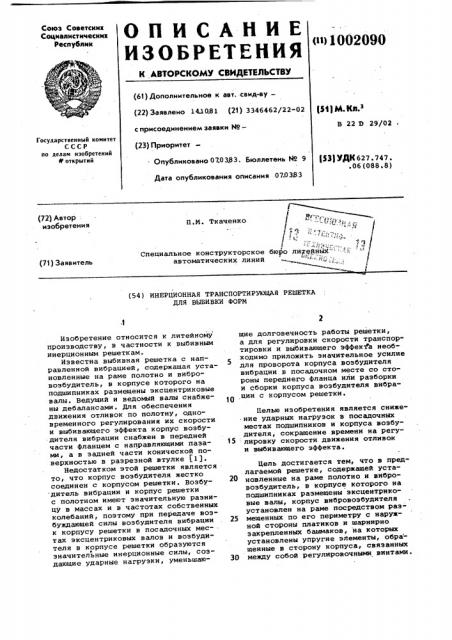

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

О» 1 002090 (61) Дополнительное к авт. свид-ву— (И М Кп э (22) Заявлено 14j081 (21) 3346462/22-02

В 22 Ъ 29/02 с присоединением заявки HP— (23) Приоритет—

Государственный комитет

СССР но делам изобретений

У открытий

Опубликовано 0703&3. Бюллетень М 9

t$3) УДК 627. 747..06(088.8) Дата опубликования описания 070383 (72) Автор изобретения

Il.È. Ткаченко

Специальное конструкторское автоматических линий (71) Заявитель (54 ) ИНЕРЦИОННАЯ ТРАНСПОРТИРУ10ЩАЯ РЕШЕТКА

ДЛЯ ВЫВИВКИ ФОРМ

Изобретение относится к литейному производству, в частности к выбивным инерционным решеткам.

Известна выбивная решетка с направленной вибрацией, содержащая установленные на раме полотно и вибровозбудитель, в корпусе которого на подшипниках размещены эксцентриковые валы. Ведущий и ведомый валы снабжены дебалансами. Для обеспечения движения отливок по полотну, одновременного регулирования их скорости и выбивающего эффекта корпус возбудителя вибрации снабжен в передней части фланцем с направляющими пазами, а в задней части конической поверхностью в разрезной втулке (1).

Недостатком этой решетки является то, что корпус возбудителя жестко соединен с корпусом решетки. Возбудитель вибрации и корпус решетки с полотном имеют значительную разницу в массах и в частотах собственных колебаний, поэтому при передаче возбуждающей силы возбудителя вибрации к корпусу решетки в посадочных местах эксцентриковых валов и возбудителя в корпусе решетки образуются значительные инерционные силы, создающие ударные нагрузки, уменьшающие долговечность работы решетки, а для регулировки скорости транспор" тировки и выбивающего эффекта необходимо приложить значительное усилие для проворота корпуса возбудителя вибрации в посадочном месте со стороны переднего фланца или разборки и сборки корпуса возбудителя вибрации с корпусом решетки.

Целью изобретения является снижение ударных нагрузок в посадочных местах подшипников и корпуса возбудителя, сокращение времени на регу15:лировку скорости движения отливок и выбивающего эффекта.

Цель достигается тем, что в предлагаемой решетке, содержащей установленные на раме полотно и вибровозбудитель, в корпусе которого на подшипниках размещены эксцентриковые валы, корпус вибровоэбудителя установлен на раме посредством раэ25 мещенных по его периметру с наружной стороны платиков и шарнирно закрепленных башмаков, на которых установлены упругие элементы, обра щенные в сторону корпуса, связанных

ЗР между собой регулировочными винтами.

1002090

На фиг.1 изображена решетка, вид сбоку; на фиг.2 — разрез A"A на фиг.1; на фиг.3 — узел 1 на фиг.2.

Решетка содержит полотно 1, корпус 2 с возбудителем 3 вибрации, установленные на пружинах 4 рамы S.

В корпусе 2 вокруг посадочных окон установлены платики 6 с закрепленными посредством шарнира 7 башмаками 8, на которых закреплен упругий установочный элемент 9. Конические 10 посадочные места 10 возбудителя 3 вибрации зажимаются между упругими элементами 9 башмаков 8, регулировка затяжки осуществляется винтами 11, установленными на платиках 6. 15

Решетка работает следующим образом.

Включаются эксцентриковые дебалансные валы возбудителя 3 вибрации и направленная возмущающая сила передается через упругие элементы 9, башмаки 8, шарниры 7 и винты 11 платиком 6 корпусу 2, который начинает вибрировать под действием упомянутой силы с частотой, близкой к частоте возмущающей силы, а ударные нагрузки в посадочных местах подшипников эксцентриковых валов возбудителя вибрации и корпуса решетки гасятся упругими элементами 9, что способствует повышению долговечности их работы. Регулировка скорости транспортирования отливок по полотну и выбивающего эффекта производится ослаблением регулировочных винтов 11, проворотом возбудителя вибрации вокруг своей оси на любой угол и последующей затяжкой винтов 11.

Формула изобретения

Инерционная транспортирующая решетка для выбивки форм, содержащая установленные на раме полотно и вибровозбудитель, в корпусе которого на подшипниках размещены эксцентриковые валы, отличающаяся тем, что, с целью снижения ударных нагрузок в посадочных местах подшипников и корпуса вибровозбудителя, сокращения времени на регулировку скорости движения отливок и выбивающего эффекта, корпус вибровозбудителя установлен на раме посредством размещенных по его периметру с наружной стороны платиков и шарнирно закрепленных башмаков, на которых установлены упругие элементы, обращенные в сторону корпуса, связанных между собой регулировочными винтами.

Источники информации, принятые во внимание при экспертизе

1. Патент ЧССР 9 171146, кл. В 22 D 29/02,,опублик. 1973.

1002090

Заказ 1689/5

Тираж 811 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Составитель Д. Першеев

Редактор Н. Багирова Техред Л. Пекарь Корректор В.Бутяга
