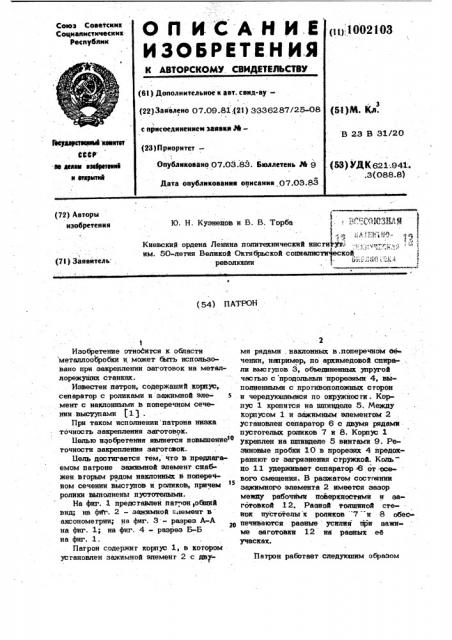

l0. Н. Кузнецов и В. В. Торба 1 "". - Ю СЗИАЯ

Киевский ордена Ленина политехнический sscrs é. им. 50-летия Великой Октябрьской социалистической револкбп4и (72) Авторы изобретения (7l ) Заявитель (54) ПАТРОН

Изобретение относится к области металлообробки и может быть использовано при закреплении заготовок на металлорежуших станках.

Известен патрон, содержаший корпус,. сепаратор с роликами и зажимной элемент с наклонными в поперечном сечении выступами (1) .

При таком исполнении патрона низка точность закрепления заготовок.

Белью изобретения является повышение1э точности закрепления заготовок.

Бель достигается тем, что s предлагаемом патроне зажимной элемент снабжен. вторым рядом наклонных в поперечном сечении выступов и роликов, причем ролики выл олнены пустотелыми.

На фиг. 1 представлен патрон,обшей вид; на фткр". 2 - зажимной -«eMesr в аксонометрии; на фиг. 3 — разрез А-А на фиг. 1; на фиг. 4 — разрез Б-Б

20 на фиг. 1.

Патрон содержит корпус 1, в котором установлен эажимной элемент 2 с двт2 мя рядами . наклонных в.поперечном ае чении, натример, по архимедовой спирали выступов 3, обьединенных упругой частью с продольныи .прорезями 4, выполненными с противоположных сторон и чередуюшимися о окружности. Корпус 1 крепится на шпинделе 5. Между корпусом 1 и зажимным элементом 2 установлен сепаратор 6 с двумя рядами пустотелых роликов 7 и 8. Корпус 1 укреплен на шпинделе 5 винтами 9. Резиновые пробки 10 в прорезях 4 предохраняют or загрязнения стружкой. Коль цо 11 удерживает cenaparop 6 от осевого смещения. B разжатом состоянии зажимного элемента 2 имеется зазор между рабочими поверхностями и заготовкой 1 2. Разной толщиной сте- . нок нусготелы х роликов 7 и 8 обес печиваются равные усилия при зажиме заготовки 12 на разных еО учасках.

Патрон работает следукипим образом

1002i05

В невращающийся патрон подают заготовку 12 и включают вращение шпинделя 5. Соприкасающийся с неподвижной заготовкой зажимной элемент 2 в начальный момент отстает or вращения корпуса 1, а ролики 7 и 8 входят в клиновидное пространство между стенками корпуса

1 и наклонными выступами 3 и закл.иниваются. Вбзникаюшие при этом радиальные силы закрепляют заготовку 12. Зля ið разжима вращение шпинделя 5 выключают, шпиндель 5 с корпусом 1 тормозится.

Заготовка по инерции увлекает зажимной элемент 2 в направлении вращения, роли .

I ки 7 и 8 при этом расклиниваются, Чем больше действующие при обработке усилия, тем больше заклиниваются ролики, обеспечивая надежный зажим заготовки 12. Ролики при заклинивании деформируются, обеспечивая равно20 мерный зажим заготовки 12.

Технико-экономическая эффективность при применении изобретения обусловлена повышением точности закрепления зй отовки.

Ф ормула изобретения

Патрон, содержащий корпус, сепаратор с роликами и зажимной элемент с наклонными в поперечном сечении выступами,отличающийся тем, что, с целью повышения точности закрепления, зажимной элемент снабжен вторым рядом наклонных в поперечном сечении выступов и роликов, причем ролики выполнены пустотелыми.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 4193633, кл. 279-2, опублик. 1980.
