Реферат

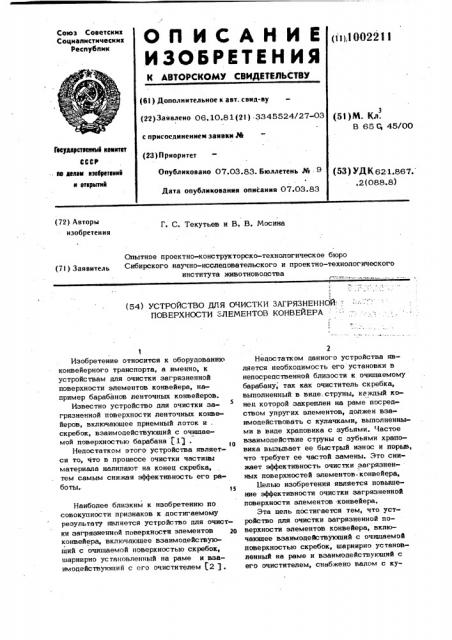

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (и),100221 3 (6! ) Дополнительное к авт. свид-ву (22) Заявлено 06, 10.81 (21) . 3345524/27-03 с присоединением заявки М (23) Приоритет

Опубликовано 07.03.83. Бюллетень № (53}M. Кл.

В 65 С1 45/00

Гэсу4эрстае»»ы» кам»тат

СССР пе илам »зебр»те»»» и еткрмт»й (53) УДК621.867..2(088.8) t

Дата опубликования описания 07.03.83 (72) Авторы изобретения

Г. С. Текутьев и В. В. Мосина

Опытное проектно-конструкторско-технологическое бюро (7l) Заявитель СибиРского наУчно-исследовательского и пРоектно-технологического института животновоцства (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ЗАГРЯЗНЕННОЙ:

ПОВЕРХНОСТИ ЬЛЕМЕНТОВ КОНВЕЙЕРА

Изобретение относится к оборудованию конвейерного транспорта, а именно, к устройствам для очистки загрязненной поверхности элементов конвейера, например барабанов ленточных конвейеров.

Известно устройство для очистки эа5 грязненной поверхности ленточных конвейеров, включающее приемный лоток и . скребок, взаимодействующий с очищаемой поверхностью барабана 1 J .

Недостатком этого устройства является то, что в процессе очистки частицы материала налипают на конец скребка, тем самым снижая эффективность его работы..

Наиболее близким к изобретению по совокупности признаков к достигаемому результату является устройство для очистки загрязненной поверхности элементов р0 конвейера, включающее взаимодействующий с очишаемой поверхностью скребок, шарнирно установленный на раме и взаимодействуюший с ого очистителем 1.2 g.

Нецостатком даннот о устройства является необходимость его установки в непосредственной близости к очищаемому барабану; так как очиститель скребка, выполненный в виде. струны, кеждый конец которой закреплен на раме посредством упругих элементов, цолжен взаимодействовать с кулачками, выполненными в виде храповика с зубьями. Частое взаимодействие струны с зубьями храповика вызывает ее быстрый износ и порыв, что требует ее частой замены. Это снижает эффективность очистки загрязненных поверхностей элементов. конвейера, Целью изобретения является повышение эффективности очистки загрязненной поверхности элементов -конвейера.

Эта цель цостигается тем, что устройство для очистки загрязненной поверхности элементов конвейера, включающее взаимодействующий с очищаемой поверхностью скребок, шарнирно установленный на раме и взаимодействующий с его очистителем, снабжено валом с ку3 10022 лачками, а очиститель скребка установлен на раме посредством подпружиненных толкателей. Один из кулачков установлен на валу с возможностью взаимодействия со скребком, а другие взаимодействуют с толкателями.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3 - разрез Б-Б на фиг. 2.

Устройство содержит скребок 1, при- fO емный лоток 2, механизм 3 отклонения скребка и механизм 4 возвратно-поступательного перемещения очистителя 5 скребка 1.

Скребок 1 расположен в межленточном пространстве и кинематически сое. динен с барабаном 6. Механизм 3 отклонения скребка 1 содержит кулачок 7

1 установленный на валу 8, который кинематически соединен с барабаном 6, и пру-М жину 9.:Механизм 4 возвратно-поступательного перемещения очистителя скребка включает кулачки 10, установленные на валу 8 и взаимодействующие с толкателями 11, которые соединены с держа- И телем 12 очистителя 5, и пружины 13.

Устройство работает следующим образом.

В рабочем положении скребок 1 взаимодействует с очищаемой поверхностью 30 барабана 6, Счищенный скребком 1 с барабана 6 материал падает на дно приемного лотка 2. В процессе очистки частицы материала налипают на острие скребка 1, тем самым снижая эффективность очистки барабана 6. Для очистки от налипших на него частиц, скребок 1 отводится от барабана 6 под действием выступа кулачка 7, установленного на валу

8, и занимает вертикальное положение.

Затем под действием пружин 13 топкатель 11 с держателем 12 очистителя

5 опускается, преграждая путь для воз11 4 врата скребка 1 в рабочее положение.

После соприкосновения скребка 1 с очистителем 5, очиститель 5 под действием кулачка 10 начинает двигаться вверх, в результате чего частицы материала удаляются с острия скребка„1. При дальнейшем движении очиститель 5 возвращается в верхнее положение, освобождая путь скребку 1, и скребок 1 под действием пружины 9 возвращается в рабочее положение.

Наличие очистителя позволяет очищать скребок от влажных волокнистых частиц материалов, обеспечивая тем самым более эффективную очистку барабана. формула изобретения

Устройство для очистки загрязненной поверхности элементов конвейера, включающее взаимодействующий с очищаемой поверхностью скребок, шарнирно установленный. на раме и взаимодействующий с его очистителем, о т л и ч а ю щ е е— с я тем, что, с целью повышения эффективности очистки загрязненной поверхности элементов конвейера, оно снабжено валом с кулачками, а очиститель кулачка установлен на раме посредством подпружиненных толкателей, при этом один из кулачков установлен на валу с возможностью взаимодействия со скребком, а другие — с толкателями, Источники информации, принятые во внимание при эксперти

1. Авторское свидетельство СССР

¹ 396294, кл. В 65 Q 45/00, 1970.

2. Авторское свицетельство СССР

¹ 716930, кл. В 65 Cj 45/00, 1978 (прототип).

100221 1

l0022 3. 1

1002211
