Класс 49а, 11

76b. 29о

Га 1ОО24а

СССР

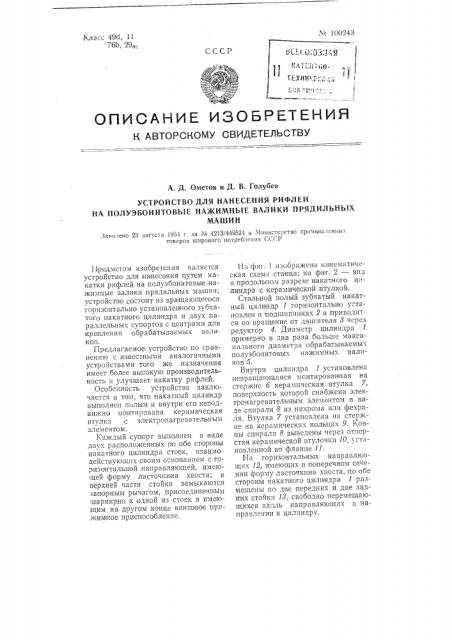

ОПИСАНИЕ ИЗОБРЕтения

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Д. Ометов и Д. В. Голубев

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ РИФЛЕЙ

HA ПОЛУЭБОНИТОВЬ!Е НАЖИМНЬ1Е ВАЛИКИ ПРЯДИЛЬНЬ1Х

МАШИН

Заявлено 23 авгуеаа 1954 г аа Ne 4213/449524 в Министерство промышленника товаров широкого потребления СО Р

I 1|редметом изобретения является устройство для нанесения путем накатки,рифлей на полуэбонитовые нажимные валики прядильных машин; устройство, состоит из вращающегося горизонтально установленного зубчатого накатного цилиндра и двух параллельных супортов с центрами для крепления обрабатываемых вали ко в.

Предлагаемое устройство по сравнению с известными аналогичными устройствами того же назначения имеет более высокую производительность и улучшает накатку рифлей.

Особенность устройства заключается в том, что накатный цилиндр выполнен полым и внутри его неподвижно монтирована керамическая втулка с электронагревательным элементом.

Каждый супорт выполнен в виде двух расположенных по обе стороны накатного цилиндра стоек, взаимодействующих своим основанием с горизо нтальной направляющей, имеющей форму ласточкина хвоста; в верхней части стойки замыкаются запорным рычагом, присоединенным шарнирно к одной из стоек и имеющим на другом конце винтовое прижимное приспособление.

1-1а фиг. 1 изооражена кинематическая схема станка; на фиг. 2 — вид в продольном разрезе накатного цилиндра с:керамической,втулкой.

Стальной полый зубчатый накатный цилиндр 1 горизонтально устаHîâëåí в подшипниках 2 и приводится во вращение от двигателя 8 через редуктор 4. Диаметр цилиндра 1 примерно в два раза больше максимального диаметра обрабатываемых полуэбочитовых нажимных валиков 5.

Внутри цилиндра 1 установлена невращающаяся монтированная на стержне б керамическая втулка 7, поверхность которой снабжена электронагревательным элементом в виде спирали 8 из нихрома или фехраля. Втулка 7 установлена на стержне на керамических кольцах 9. Концы спирали 8 выведены через отгерстия керамической втулочки 10 установленной во фланце 11.

На горизонтальных направляющих 12, имеющих в поперечном сечении форму ласточкина хвоста, по обе стороны накатного цилиндра 1 размещены по две передних и две задних стойки 18, свободно перемещающихся вдоль направляющих в направлении к цилиндр .. № 100243

Фиг. !

Стойки И соединены тягами И, снабженными на передних концах со стороны передних стоек винтовой нарезкой 15, ходовой гайкой и маховичком 1б.

На стойках И монтирова ны супо рты 17, несущие неподвижные центры 18 и перемещаемые маховичками 19 центры 20, служащие для крепления обрабатываемых валиков.

Вращением маховичков 1б перемещают стойки И к накатному цилиндру 1 и с некоторым усилием прижимают к его поверхности валики б.

При вращении нагретый до температуры около 250 накатный цилиндр 1 наносит рифли на валики.

Предмет изобретения

1. Устройство для на несения рифлей на полуэбонитовые нажимные валики прядильных машин путем накатки, состоящее из вращающегося горизонтально установленного зубчатого на катного цилиндра и двух параллельных супо ртов с центрами для крепления обрабатываемых валиков, о т л и ч а ю щ е е с я тем, что, с целью нагрева цилиндра для повышения производительности и улучше ния яакатки, накатный цилиндр выполнен полым и внутри его монтирована неподвижно керамическая втулка с электронагревательным элементом.

2. Форма выполнения устройспва по п. 1, отличающаяся тем, что супо рт выполнен в виде двух рас положенных по обе стороны накатного цилиндра стоек, монтированных на направляющей основания и соединен ных тягой, снабженной на переднем ко нце ходовой гайкой и маховичком.

Л 100243
