Буровое долото

Буровое долото

Иллюстрации

Показать все

Реферат

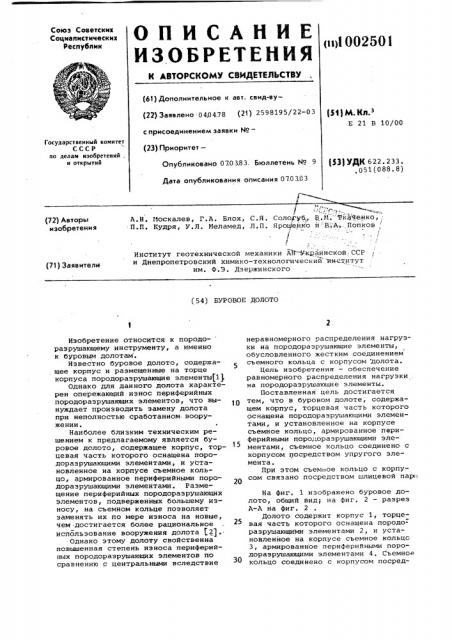

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (ii)1 002501 (61) Дополнительное к авт. свид-ву(22) Заявлено 04g478 (21) 2598195/22-03 с присоединением заявки М9— (23) Приоритет—

Опубликовано 070383. Бюллетень М 9

Дата опубликования описания 070383 (1 М К з

Е 21 В 10/00

Государственный комитет

СССР по делам изобретений . и открытий ($$) УДК 622. 233.. 051 (088. 8) ) r -„

A.Н. Иоскалев, Г.A. Блох, С.Я. Сологуб., p.É." Ткд1енко,, П..П. Кудря, У.Л. Меламед, Л.П. ЯроШенко Й В.: A.,Ïîïêîâ

/

Институт геотехнической механики Ай Украинской-ССР и Днепропетровский химико-технологический "институт им. Ф.Э. Дзержинского (72) Авторы изобретения (71) Заявители (54) БУРОВОЕ ДОЛОТО

Изобретение относится к породо- разрушающему инструменту, а именно к буровым долотам .

Известно буровое долото, содержащее корпус и размещенные на торце корпуса породораэрушающие элементы(1

Однако для данного долота характерен опережающий износ периферийных породораэрушающих элементов, что вынуждает производить замену долота при неполностью сработанном. вооружении.

Наиболее близким техническим решением к предлагаемому является буровое долото, содержащее корпус, торцевая часть которого оснащена породоразрушающими элементами, и установленное на корпусе съемное кольцо, армированное периферийными породораэрушающими элементами. Размещение периферийных породоразрушающих элементов, подверженных большему износу, на съемном кольце позволяет заменять их по мере износа на новые, чем .достигается более рациональное использование вооружения долота $2)

Однако этому долоту свойственна повышенная степень износа периферийных породораэрушающих элементов по сравнению с центральными вследствие неравномерного распределения нагрузки на породоразрушающие элементы, обусловленного жестким соединением съемного кольца с корпусом долота.

Цель изобретения — обеспечение равномерного распределения нагрузки . на породоразрушающие элементы.

Поставленная цель достигается тем, что в буровом долоте, содержащем корпус, торцевая часть которого оснащена породоразрушающими элементами, и установленное на корпусе съемное кольцо, армированное периферийными породоразрушающими элементами, съемное кольцо соединено с корпусом посредством упругого элемента.

При этом съемное кольцо с корпусом связано посредством шлицевой пар-, На фиг. 1 изображено буровое долото, общий вид; на фиг. 2 — разрез

A-A на фиг. 2

Долото содержит корпус 1, торцевая часть которого оснащена породоразрушающими элементами 2, и установленное на корпусе съемное кольцо

3, армированное периферийными породоразрушающими элементами 4. Съемное кольцо соединено с корпусом посред1002501

4 ю Р

ВНИИПИ Заказ 1484/3 Тираж 601 Подписное

Филиал ППП "Патент",г.ужгород,ул.Проектная,4 ством упругого элемента 5 через шли— цевую пару 6 и 7.

При работе долота осевая нагрузка и вращающий момент передаются через корпус 1 долота на породоразрушающие элементы 2, а через упругий элемент 5, шлицевую пару 6 и 7 и съемное кольцо 3 — на периферийные породоразрушающие элементы 4, в результате чего происходит разрушение породы на забое скважины. Наличие упругого элемента 5 позволяет съемному кольцу 3 в процессе бурения занимать различные положения (в пределах упругости материала элемента

5) относительно корпуса 1, что обе- 15 спечивает более равномерное распределение нагрузки на породоразрушающие элементы долота и одновременно снижает динамические нагрузки на них. 20

Все это повышает стойкость долота и эффективность бурения.

Формула изобретения

1. Буровое долото, содержащее корпус, торцевая часть которого оснащена породоразрушающими элементами, и установленное на корпусе съемное кольцо, армированное периферийными породоразрушающими элементами, о т л и ч а ю щ е е с я тем, что, с целью обеспечения равномерногс распределения нагрузки на породоразрушающие элементы, съемное кольцо соединено с корпусом посредством упругого элемента.

2. Долото по п. 1, о т л и ч а ю щ е е с я тем, что съемное кольцо с корпусом .связано посредством шлицевой пары.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 275927, кл. Е 21 В 10/46, 1965, 2. Авторское свидетельство СССР

334371, кл. Е 21 В 10/46, 1971 (прототип).
