Способ приготовления стержневого связующего материала

Способ приготовления стержневого связующего материала

Иллюстрации

Показать все

Реферат

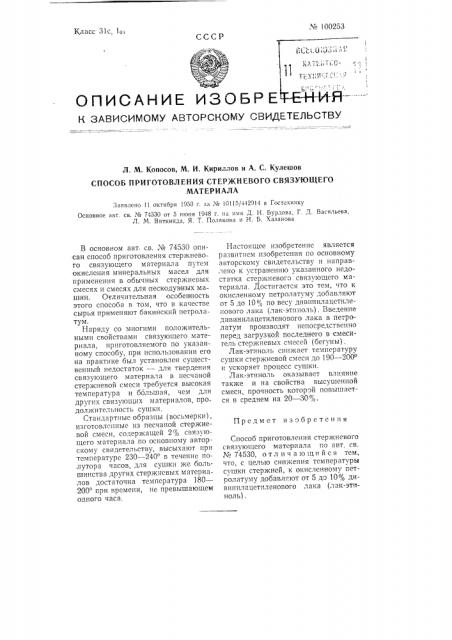

№ !00253

Класс 31с, 10;

СССР

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Л. М. Копосов, М. И. Кириллов и А, С. Кулешов

СПОСОБ ПРИ ГОТОВЛ ЕН ИЯ СТЕР)КН ЕВОГО СВЯЗУЮЩЕГО

МАТЕРИАЛА

Заявлено !1 октября 1950 г, за Ne 10115/442914 в Гостекиику

Основное авт. св. No 74530 от 5 июня 1948 г. на игия Д. H. Бурдова, Г. Д. Васильева, Л. М. Виткинда, Я Т, Полякова и Н. Б. Хазанова

Предмет изобретения

В основном авт. св. № 74530 описан способ приготовления стержневого связующего материала путем окисления минеральных масел для применения в обычных стержневых смесях и смесях для пескодувных машин. Отличительная особенность этого способа в том, что в качестве сырья применяют бакинский петролатум.

Наряду со многими положительными свойствами связующего материала, приготовляемого по указанному способу, при использовании его на практике был установлен существенный недостаток — для твердения связующего материала в песчаной стержневой смеси требуется высокая температура и ббльшая, чем для других связующих материалов, про должите.1ьность сушки, Стандартные образцы (восьмерки), изготовленные из песчаной стержневой смеси, содержащей 2 в связующего материала по основному авторскому свидетельству, высыхают при температуре 230 — 240 в течение полутора часов, для сушки же большинства других стержневых материа лов достаточна температура 180—

200 при времени, не превышающем одного часа.

Настоящее изобретение является развитием изобретения по основному авторскому свидетельству и направлено к устранению указанного недостатка стержневого связующего материала. Достигается это тем, что к окисленному петролатуму добавляют от 5 до 10",„по весу дивпнилацетиленового лака (лак-этпноль). Введение дивинилацетиленового лака в петролатум производят непосредственно перед загрузкой последнего в смесигель стержневых смесей (бегуны), Лак-этиноль снижает температуру сушки стержневой смеси до 190 — 200 и ускоряет процесс сушки.

Лак-этиноль оказывает влияние также и на свойства высушенной смеси, прочность которой повышается в среднем на 20 — 30,4.

Спосоо приготовления стержневого связующего материала по авт, св. № 74530, отл ичающийся тем, что, с целью снижения температуры сушки стержней, к окисленному петролатуму добавля1от от 5 до 10о, дивинилацетпленового лака (лак-этиноль).
