Реферат

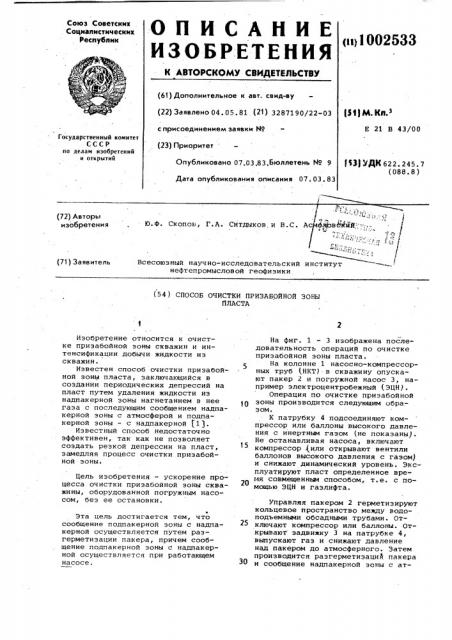

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (u)1002533

1Wj>

"l (61) Дополнительное к авт. свид-ву (22) Заявлено 04 ° 05. 81 (21) 3287190/22-03

}51 } М. Кл. з с присоединением заявки ¹

Е 21 В 43/00

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 07.03.83,Бюллетень ¹ 9

Дата опубликования описания 07. 03. 83

f 13} УДК 622. 245. 7 (088.8) ь., / - - О."

t0.Ф, Скопов, Г.А. Ситдыков, и В.С. A бфзвй йй. :--:;ю с

Л (72) Авторы изобретения е °," .

Всесоюзный научно-исследовательский институт нефтепромысловой геофизики (71) Заявитель (54 ) СПОСОБ ОЧИСТКИ ПРИЗАБОЯНОЯ ЗОНЫ

ПЛАСТА

Изобретение относится к очистке призабойной эоны скважин и интенсификации добычи жидкости из скважин.

Известен способ очистки приэабойной зоны пласта, заключающийся в создании периодических депрессий на пласт путем удаления жидкости иэ надпакерной зоны нагнетанием в нее газа с последующим сообщением надпакерной зоны с атмосферой и подпакерной зоны — c надпакерной (13.

Известный способ недостаточно эффективен, так как не позволяет создать резкой депрессии на пласт, замедляя процесс очистки призабойной зоны.

Цель изобретения — ускорение процесса очистки приэабойной зоны скважины, оборудованной погружным насосом, без ее остановки.

Эта цель достигается тем, что сообщение подпакерной эоны с надпакерной осуществляется путем разгерметизации пакера, причем сообщение подпакерной зоны с надпакерной осуществляется при работающем насосе.

На фиг. 1 — 3 изображена последовательность операций по очистке призабойной зоны пласта.

5 На колонне 1 насосно-компрессорных труб (HKT)-в скважину опускают пакер 2 и погружной насос 3, например электроцентробежный (ЭЦН).

Операция по очистке приэабойной зоны производится следующим образом.

К патрубку 4 подсоединяют компрессор или баллоны высокого давления с инертным газом (не показаны).

Не останавливая насоса, включают компрессор (или открывают вентили баллонов высокого давления с газом) и снижают динамический уровень. Эксплуатируют пласт определенное вреО мя совмещенным способом, т.е. с помощью ЭЦН и газлифта.

Управляя пакером 2 герметизируют кольцевое пространство между водоподъемными обсадными трубами. Отключают компрессор или баллоны. От.крывают задвижку 3 на патрубке 4, выпускают гаэ и снижают давление над пакером до атмосферного. Затем производится разгерметизация пакера и сообщение надпакерной зоны с ат1002533

Формула изобретения

Фаг./ Фйй. с Фщ.5

ВНИИПИ Заказ 1485/4 Тираж 601 Подписное

Филиал ППП "Патент", г,Ужгород,ул.Проектная,4 мосферной. Это приводит к резкому созданию депрессии на пласт.

Операции повторяются несколько раз.

Способ очистки призабойной зоны пласта, заключающийся в создании периодических депрессий на пласт путем удаления жидкости из надпакерной зоны нагнетанием в нее газа с последующим сообщением надпакерной зоны с атмосферной и подпакерной зоны " с надпакерной, отличающийся,тем, что, г целью ускорения процесса очистки призабойной зоны скважины, оборудованной нагружным насосом, беэ ее остановки, сообщение подпакерной зоны с надпакерной осуществляют путем разгерметизации пакера.

2. Способ по и. 1, о т л и ч а ю шийся тем, что, сообщение подпакерной зоны с надпакерной осуще10 ствляют при работающем насосе.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 408008, кл. Е 21 В 43/18, 1 973

15 (прототип).
