Форсунка для распыливания жидкостей и суспензий
Иллюстрации
Реферат

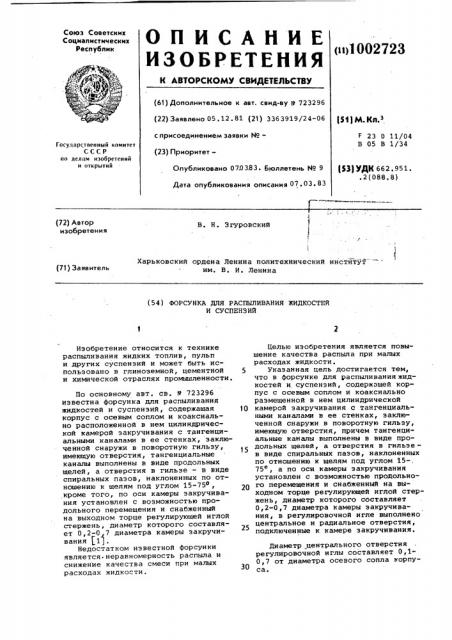

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву Р 723296 (22) Заявлено 05.12.81 (21) 3363919/24-06 ($1) М Кп > с присоединением заявки ¹â€” (23) Приоритет—
23 0 11/04
В 05 В 1/34
Госуларстненный комитет
СССР но пелим изобретений и открытий
t$3) УДК 662 ° 951 ° .2(088.8) Опубликовано 070383 ° Бюллетень ¹ 9
Дата опубликования описания 07-03 ° 83 (72) Автор изобретения
В. Н. 3гуровский
Харьковский ордена Ленина политехнический институт
1 им, В. И. Ленина (71) Заявитель (54) ФОРСУНКА ДЛЯ PACIIbUIHBAHHH ЖИДКОСТЕЙ
И СУСПЕНЗИЯ
Изобретение относится к технике распыливания жидких топлив, пульп и других суспенэий и может быть использовано в глиноземной, цементной и химической отраслях промышленности.
По основному авт, св. Р 723296 известна форсунка для распыливания жидкостей и суспензий, содержащая корпус с осевым соплом и коаксиально расположенной в нем цилиндрической камерой закручивания с тангенциальными каналами в ее стенках, заключенной снаружи в поворотную гильзу, имеющую отверстия, тангенциальные каналы выполнены в виде продольных щелей, а отверстия в гильзе — в виде спиральных пазов, наклоненных по отношению к щелям под углом 15-75о, кроме того, по оси камеры закручивания установлен с воэможностью продольного перемещения и снабженный на выходном торце регулирующей иглой стержень, диаметр которого составляет 0,2-0 7 диаметра камеры закручивания $1).
Недостатком известной форсунки является ° неравномерность распыла и снижение качества смеси при малых расходах жидкости.
Целью изобретения является повышение качества распыла при малых расходах жидкости.
5 Указанная цель достигается тем, что в форсунке для распыливания жидкостей и суспенэий, содержащей корпус с осевым соплом и коаксиально размещенной в нем цилиндрической
10 камерой закручивания с тангенциальными каналами в ее стенках, заключенной снаружи в поворотную гильзу, имеющую отверстия, причем тангенциальные каналы выполнены в виде продольных щелей, а отверстия в гильзе— в виде спиральных пазов, наклоненных по отношению к щелям под углом 15-.
75о, а по оси камеры закручивания установлен с возможностью продольного перемещения и снабженный на выходном торце регулирующей иглой стержень, диаметр которого составляет
0,2-0,7 диаметра камеры закручивания, в регулировочной игле выполнено центральное и радиальное отверстия, подключенные к камере закручивания.
Диаметр центрального отверстия регулировочной иглы составляет 0,10,7 от диаметра осевого сопла корпу30
1002723
Формула изобретения
На чертеже изображена форсунка для распыливания жидкостей и суспенэий, продольный разрез.
Форсунка содержит корпус 1 с осевым соплом 2 и коаксиально расположенной в нем цилиндрической камерой закручивания 3 с тангенциальными каналами 4 в ее стенках, заключенной снаружи в поворотную гильзу 5, имеющую отверстия б. Тангенциальные каналы 4 выполнены в виде продольных щелей, а отверстия б в гильзе 5 выполнены в виде спиральных пазов, наклоненных по отношению к щелям, образующим каналы 4, под углом 15-75.
По оси камеры закручивания 3 с возможностью продольного перемсщения установлен стержень 7, снабженный на выходном торце регулировочной иглой 8, причем диаметр стержня 7 составляет 0,2-0,7 диаметра камеры за- gP кручивания 3. Кроме того, в регулировочной игле выполнено центральное отверстие 9, подключенное радиальным отверстием 10 к камере закручивания 3. Диаметр центрального отверстия 9 регулировочной иглы 8 составляет 0,1-0,7 от диаметра осевого сопла 2 корпуса 1.
Работа форсунки осуществляется следующим образом. 30
При работе форсунки на номинальной нагрузке распыливаемая жидкость под давлением подается в полость корпуса 1 и затем через отверстия б в гильзе 5 и тангенциальные каналы 4 поступает в камеру закручивания 3-, приобретая вращательное движение.
Далее закрученный поток движется между внутренними стенками камеры 3 и отверстием б в направлении к осевому соплу 2, через которое выходит в виде распыленного факела.
Для работы форсунки на частичной нагрузке расход жидкости регулируется продольным перемещением стержня 7 с регулирующей иглой 8, что позволя- 45 ет изменить величину кольцевого зазора между иглой 8 и торцовой стенкой корпуса 1. При этом на частичной нагрузке менее 40% номинального расхода распыливаемой жидкости проходное сечение кольцевого зазора между иглой 8 и стенкой корпуса 1 уменьшается до такой степени, что возрастает возможность его засорения механическими примесями, это приводит к перекосу факела. В этом случае жидкость поступает в зону распыливания в основном через центральное отверстие 9 в стержне 7, вследствие чего осевое сопло 2 лучше заполняется жидкостью, что компенсирует неравномерность распыла и улучшает качество смеси.
Аналогично форсунка работает на малых расходах в случае несовпадения в ней осей регулировочной иглы 8 и осевого сопла 2 из-за нарушения при изготовлении или сборке форсунки.
Кроме того, конструкция форсунки позволяет увеличить диапазон регулирования производительности форсунки в области малых расходов эа счет того, что после полного перекрытия кольцевого зазора между иглой 8 и стенкой корпуса 1 жидкость имеет возможность поступать к осевому соплу 2 через центральное отверстие 9, 1. Форсунка для распыливания жидкостей и суспензий по авт. св.
9 723296, отличающаяся тем, что, с целью повышения качества распыла при малых расходах жидкости, в регулировочной игле выполнено центральное и радиальное отверстия, подключенные к камере закручивания.
2. Форсунка по п. 1, о т л и ч аю щ а я с я тем, что диаметр центрального отверстия регулировочной иглы составляет 0,1-0,7 от диаметра осевого сопла корпуса, Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
9 772233229966,, кклл. F 23 0 11/04, 1978.
ВНИИПИ Заказ 1510/14
Тираж 581 Подписное
Филиал ППП "Патент", г,ужгород,уп.Проектная,4
