Реферат

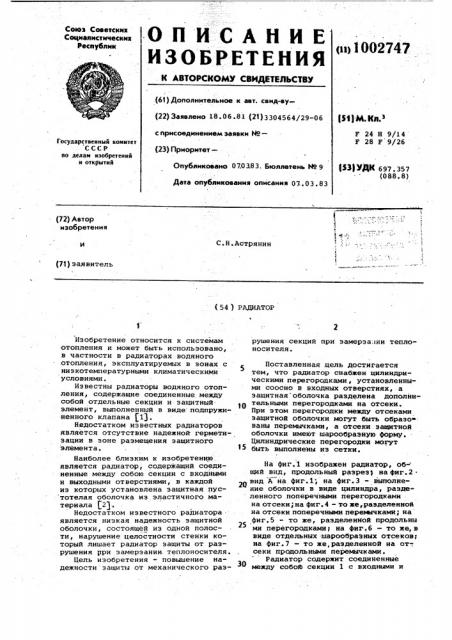

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социвлистическик

Республик

0)) 3 002747

{61) Дополнительное к авт. свид-ву(22) Заявлено 18. 06.81 (21) 3304564/29-06 с присоединением заявки Нов у 1.М g+ з

Г 24 Н 9/14

F F 9/26

Государственный комитет

СССР ио дедам изобретений и открытий (23) Приоритет—

1ЩУДК 697.357 (088.8) Опубликовано 070383. Бюллетень Но 9

Дата опубликования описания 07..03.83 (72) Автор изобретения

С.Н.Астрянин (71) заявитель (54) PAQHATOP

Изобретение относится к системам отопления и может быть использовано, в частности в радиаторах водяного отопления, эксплуатируемых в зонах с ниэкотемпературными климатическими условиями.

Иэвестны радиаторы водяного отопления, содержащие соединенные между собой отдельные секции и защитный элемент, выполненный в виде подпружиненного клапана f1).

Недостатком известных радиаторов является отсутствие надежной герметизации в зоне размещения защитного элемента.

Наиболее близким к изобретению является радиатор, содержащий соединенные между собою секции с входными и выходными отверстиями, в каждой иэ которых установлена защитная пустотелая оболочка из эластичного материала 21..

Недостатком известного радиатора . является низкая надежность защитной оболочки, состоящей из одной полости, нарушение целостности стенки который лишает радиатор защиты от разрушения при замерзании. теплоносителя.

Цель изобретения — повышение надежности защиты от механического раэрушения секций при замерзании теплоносителя.

Поставленная .цель достигается тем, что радиатор снабжен цилиндрическими перегородками, установленными соосно в входных отверстиях, а защитная оболочка разделена дополнительными перегородками на отсеки.

При этом перегородки между отсеками защитной оболочки могут быть образо ваны перемычками, а отсеки защитной оболочки имеют шарообразную форму.

Цилиндрические перегородки могут

1з быть выполнены из сетки.

На фиг.1 изображен радиатор, общий вид, продольный разреэ1 на фиг.2 ° вид л на фиг.1; на фиг.3 - выполнение оболочки в виде цилиндра, разделенного поперечными перегородками на отсеки, на фиг. 4 — то же,разделенной на отсеки поперечными перемычками; Ha фиг.5 - то же, разделенной продольны ми перегородками; на фиг.6 — то же, в виде отдельных шарообразных отсеков на фиг.7 — то же,разделенной на от-. секи продольными перемычками.

Радиатор содержит соединенные между собой секции 1 с входными и

1002747 выходными отверстиями 2 и 3, соответственно. В каждой секции 1 установлена защитная пустотелая оболочка 4 из эластичного материала. В отверстиях 2 и 3 соосно установлены цилиндрические перфорированные перегородки 5, которые могут быть выполнены из сетки.

Каждая защитная оболочка 4 разделена перегородками б на отдельные

Изолированные отсеки 7, которые 10 (фиг.б ) могут иметь шарообразную форму.

Перегородки б могут быть образованы, например, перемычками 8.

Как показано на фиг.3-7 оболочка 15

4 может иметь различную форму, объем каждой оболочки 4 составляет не менее 20% от емкости секции 1.

Радиатор работает следующим образом. 20

По секциям 1 циркулирует теплоноситель, например вода, и передает тепло окружающей радиатор среде. В случае замерзания воды, защитная оболочка 4 полностью компенсирует рас- 25 ширение теплоносителя, что обеспечивает защиту секций радиатора от разрушения.

Выполнение защитной оболочки из отдельных отсеков позволяет избежать нарушения целостности всей оболочки, что повышает надежность работы радитора.

Формула изобретения

1. Радиатор, содержащий соединенные между собою секции с входными и выходными отверстиями, в каждой из которых установлена защитная пустотелая оболочка из эластичного материала, отличающийся тем, что, с целью повышения надежности защиты от механического разрушения секций при замерзании теплоносителя, он снабжен цилиндрическими перфорированными перегородками, установленными соосно во входных и выходных отверс-" тиях, а защитная оболочка разделена дополнительными перегородками на отсеки.

2. Радиатор по п.1, о т л и ч аю шийся тем, что перегородки между отсеками защитной оболочки образованы перемычками.

3. Радиатор по п.1, о т л и ч аю шийся тем, что отсеки защитной оболочки имеют шарообразную форму.

4. Радиатор по п.1, о т л и ч аю шийся тем, что цилиндрические перегородки выполнены из сетки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 83423, кл. F 28 7 17/00, 1947.

2. Авторское свидетельство СССР

Р 542087, кл. Р 287 17/00, 1974.

1002747

Рие. 8

ФЬЮ.Р Фиг.4 ФжХ ,4М
