Реферат

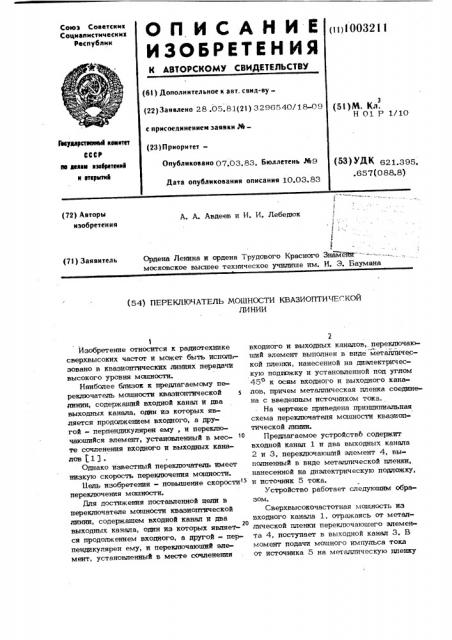

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социапистических

Республик (t()1003211 (6l ) Дополнительное к авт. свнд-ву— (22) Заявлено 28.05.81(21) 3296540/18-09 с присоединением заявки .%— (23) Приоритет—

Опубликовано 07.03.83. Бюллетень М9

Дата опубликования описания 10.03.83 (5l}M. Кл.

Н 01 Р 1/10

Гевуаарствекивй кеттвтвт

СССР ве аеаатт кзвбрвтеикк и етхрмтий (53) УД3 621.395.. 657 (0 88. 8} (72) Авторы изобретения

А. А. Авдеев и И. И. Лебедюк г

1

Ордена Ленина и ордена Трудового Красного Знаметтй- - -- =-московское высшее техническое училище им. Н. Э. Баумана (73) Заявитель (54} ПЕРЕКЛЮЧАТЕЛЬ МОШНОСТИ КВАЗИОПТИЧЕГКОЙ

ЛИНИИ

Изобретение относится к радиотехнике сверхвысоких частот и может быть исполь зовано в квазиоптических линиях передачи высокого уровня мошности.

Наиболее б1тнзок к предлагаемому переключатель мощности квазиоптической линии, содержащий входной канал и два выходных канала, один из которых является продапжением входного, а другой - перпендикулярен ему, и переключающийся элемент, установленный s месте сочленения входного и выходных каналов 1j..

Однако известный переключатель имеет низкую скорость переключения мошности.

Цель изобретения - повышение скорости > переключения машности.

Для достижения поставленной пели в переключателе мошности квазиоптической линии, содержашем входной канал и два выходных канала, один из которых являет20 ся продолжением входного, а другой — перпендикулярен ему, и переключающий элемент, установленный в месте сочленения

2 входного и выходных каналов,, переключак щий элемент выполнен в виде металлической пленки, нанесенной на диэлектрическую подлзжку и установленной под углом

45 к осям входного и выходного канао лов, причем металлическая пленка соединена с введенным источником тока.

На чертеже приведена принпипнальная схема переключателя мощности квазиоптической линии.

Предлагаемое устройство содержит входной канал 1 и два выходных канала

2 и 3, переключающий элемент 4, выполненный в виде металлической пленки, нанесенной на диэлектрическую подложку, и источник 5 тоха.

Устройство работает следуюшим образом.

Сверхвысокочастотная мошность из входного канала 1, отражаясь от металлической пленки переклкчаюшего элемента 4, поступает в выходной канал 3. В момент подачи мощного импульса тока от источника 5 на металлическую пленку

Составитель В,Досов

Г дактор "I.11чеппнская Техред О.Неце Корректор И. Король

Лана;з 2:79 3!- Тираж 588 Подписное

В И1111ПИ Государственного комитета СССР по делам изобретений и открытий

2 13035, Москва, Ж 35, Раушская наб. д. 4/".

> игпз л 1П2П "Патент»; r. Ужгород, уа, Про ктная, .1

3 2 003 п(м",тедияя п1>о. ветляГ тся влрь!Гом метллли то(кого (лая пленки и (-асср Bbt< Окочл тотная э и ргпя поступает во второй выходн .й канал 2. И. исходное состояние перекл лчлтель перевйднтся, например, ме- ханической пер.моткой диэлектрической подложки

Высокой скоростью просветления пленки обеспечивается повышение скорости переключения мощности до десятков на- lO носекунд. Кроме того, устройство обладает малымн лотерщщ.

Формула изобретения 15

Пер *.ключатель мощности квазиоптичсскс и лпщпт, содержащий входной канал и два тзыходтп:гх канала, один из которых является продолжением входного, а другой — перпендикулярен ему, и переключающий элем нт, установленный в месте cbчленения ходного и выходных каналов, отличающийся тем, что, с целью повышения скорости переключения мощности, переипочаюший элемент выполнен в виде металлической пленки, нанесенной нв диэлектрическую подложку и установленной под углом 45о к осям входного и выходного каналов, причем металлическая пленка соединена с введенным источником тока

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 570938, кл. Н 01 P 1/10, 1977 (прототип) .
