Класс 1 lc, 5

15с, 3ш

СССР

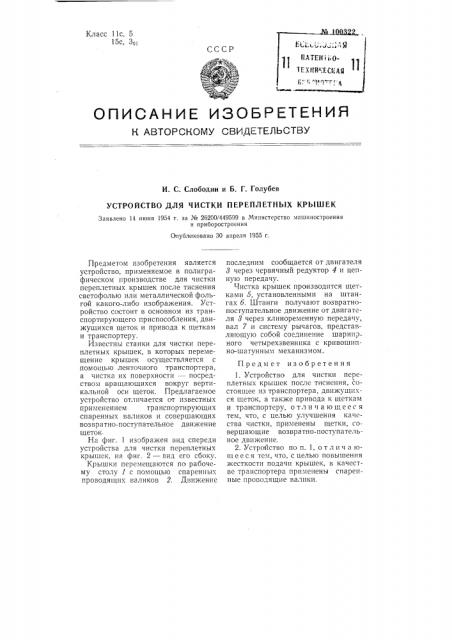

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. С. Слободин и Б. Г. Голубев

УСТРОЙСТВО ДЛЯ ЧИСТКИ ПЕРЕПЛЕТНЫХ КРЫШЕК

Заявлено 14 июня 1954 г. за М 26200/449599 в Министерство машиностроения и приборостроения

Опубликовано 30 апреля 1955 г.

Предметом изобретения является устройство, применяемое в полиграфическом производстве для чистки переплетных крышек после тиснения светофолью или металлической фольгой какого-либо изображения. Устройство состоит в основном из транспортирующего приспособления, движущихся щеток и привода к щеткам и транспортеру.

Известны станки для чистки пеоеплетных крышек, в которых перемещение крышек осуществляется с помощью ленточного транспортера, а чистка их поверхности — посредством вращающихся вокруг вертикальной оси щеток. Предлагаемое устройство отличается от известных применением транспортирующих спаренных валиков и совершающих возвратно-поступательное движение щеток

На фиг. 1 изооражен вид спереди устройства для чистки переплетных крышек, на фиг. 2 — вид его сбоку.

Крышки перемещаются по рабочему столу 1 с помощью спаренных проводящих валиков 2. Движение последним сообщается от двигателя

8 через червячный редуктор 4 и цепную передачу.

Чистка крышек производится щетками 5, установленными на штангах 6. Штанги получают возвратнопоступательное движение от двигателя 3 через клиноременную передачу, вал 7 и систему рычагов, представляющую собой соединение шарнир ного четырехзвенника с кривошипно-шатунным механизмом.

Предмет изобретения

1. Устройство. для чистки переплетных крышек после тиснения, состоящее из транспортера, движущихся щеток, а также привода к щеткам и транспортеру, о тл и ч а ю щ ее с я тем, что, с целью улучшения качества чистки, применены щетки, совершающие возвратно-поступательное движение.

2. Устройство по и. 1, о т л и ч а ющ е е с я тем, что, с целью повышения жесткости подачи крышек, в качестве транспортера применены спаренные проводящие валики. № 100322

Л 100322

Фиг. 2

5 6
