Статор цилиндрической линейной машины
Иллюстрации
Реферат

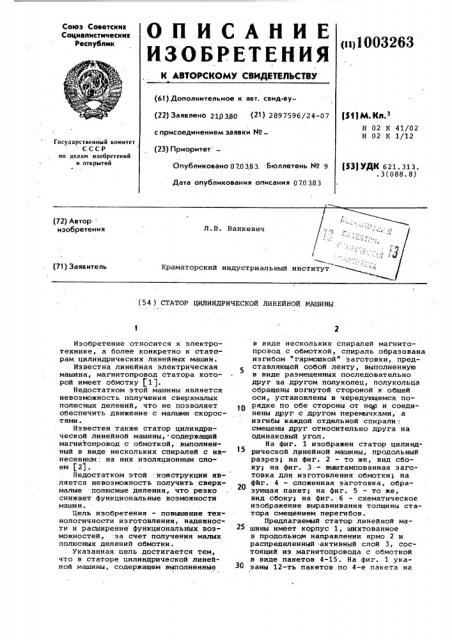

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Соцналнстнческнх
Республнк (Ii)1003263 (61) Дополнительное к авт. свид-ву(22) Заявлеиь 210380 (21) 2897596/24-07 сприсоединением заявки ¹ (23) Приоритет. (51)hA.Кл з
Н 02 К 41/02
Н 02 К 1/12
Государственный комитет
СССР по делам изобретений н открытий
Опубликовано 070383 Бюллетень ¹ 9
ДЗ) УДК 621. 313.. 3 (088. 8) Дата опубликования описания 070383
j
Л.В. Ванкевич
Краматсрсний индустриальный институт - """ (72) Автор изобретения (71) Заявитель (54 ) CTATOP ЦИЛИНДРИЧЕСКОЙ ЛИНЕЙНОЙ МАШИНЫ
Изобретение относится к электротехнике, а более конкретно к статорам цилиндрических линейных машин.
Известна линейная электрическая машина, магнитопровод статора которой имеет обмотку 1 1j.
Недостатком этой машины является невозможность получения сверхмалых полюсных делений, что не позволяет обеспечить движение с малыми скоростями.
Известен также статор цилиндрической линейной машины,.содержащий магнитопровод с обмоткой, выполненный в виде нескольких спиралей с нанесенньм: на них изоляционным слоем $2).
Недостатком этой .конструкции является невозможность получить сверхмалые :полюсные деления, что резко снижает функциональные возможности машин.
Цель изобретения — повышение технологичности изготовления, надежности и расширение функциональных возможностей, :эа счет получения малых полюсных делений обмотки. указанная цель достигается тем, что в статоре цилиндрической линейной машины, содержащем выполненные в виде нескольких спиралей магнитопровод с обмоткой, спираль образована изгибом гармошкой" заготовки, представляющей собой ленту, выполненную в виде размещенных последовательно друг за другом полуколец, полукольца обращены вогнутой стороной к общей оси, установлены в чередующемся порядке по обе стороны от неу и соединены друг с другом перемычками, а изгибы каждой отдельной спирали:-. смещены друг относительно друга на одинаковый угол.
На фиг. 1 изображен статор цилинд15 рической люнейной мны, продольный разрез; на фиг. 2 — то же, вид сбоку; на фиг. 3 — выштампованная заготовка для изготовления обмотки, на фйг. 4 — сложенная з аготовка, образующая пакет; на фиг. 5 — то же, вид сбоку; на фиг. 6 — схематическое изображение выравнивания толщины статора смещением перегибов.
Предлагаемый статор линейной машины имеет корпус 1, шихтованное в продольном направлении ярмо 2 и распределенный активный слой 3, состьящий из магнитопровода с обмоткой в виде пакетов 4-15. На фиг. 1 указаны 12-ть пакетов по 4-е пакета на
1003263
40
65 фазу. Каждый пакет выполнен из определенного количества магнитоэлек= трически. активных витков 16 (на фиг. 1 указано TpH ). Витки изготовляются из полосового материала или листа любой толщины методом штамповки или вырезки (фиг. 3 ). В полосе штампуются полукольца 17 и 18. Диаметрально противоположные полукольца соединены участками 19. Длина этих участков не меньше ширины витка.
Выштампованная таким образом заготовка (фиг. 3 ) изгибается н местах перехода полуколец по линиям N c диаметрально. противоположным размещением друг относительно друга, образуя витки. Сложенная заготовка приведена на фиг. 4, на которой указана линия изгиба N Изгибом образуется местное утолщение увеличивающее толщину витка в этом месте вдвое (фиг. 5 ). Этот недбстаток устраняется, например, для трехфаз" ной машины, смещением перегибов, изготонленных фаз. На фиг; 6 показано смещение перегибон всех трах фаз на угол 60 . В результате статор получает равномерную толщину, Еще лучший эффект получается, если смещать на одинаковый угол перегибы в пакетах. С увеличением числа полюсов, а следовательно, и числа пакетон отрицательное влияние перегибов уменьшается. Заготовка (фиг. 3 ) изолируется, затем изгибается н образует пакет, который опрессонывается и изолируется в целом. Витки пакета 16 изготовляются из биметалла состоящего из магнитопроводящего и высокоэлектропроводного материала.
При этом количество магнитопроводящего материала может изменяться от
100% до нуля. Биметаллическая заготовка получается известными методами,э например, электролитически.
Таким образом, обмотка с магнитопроводом совмещены и выполнены в виде спирали с изолированными плоскостями. При этом спираль образует— ся иэ чередующихся витков, расположенных вдоль оси ротора и охватыва.ет последний. От каждого пакета делаются выводы, представляющие одно целое с пакетом. Все пакеты соединяются между собой пофазно в соответствии с принятой схемой соединения..Активная часть статора собирает ся на шаблоне, изолируется и помещается н ярмо 2, вместе с которым заводится (в корпус (фиг. 1 ). От ярма 2 активная зона 3 изолирована изоляцией 20. Для помещения перемычек между пакетами и осущестнления выводов 21 обмотки статора, предусмотрен канал 22 в ярме и отверстия
23 в щите. Крепление активных пакетов осуществляется щитами 24 и 25.
В статор помещаются ротор обычной линейной машины.
Статор работает следующим образом. образом.
Биметаллическая обмотка служит для прохождения тока и прохождения магнитного поля. Эти две величины проходят во взаимно перпендикулярных плоскостях. Пакеты 4, 7, 10, 13; 5, 8, 10, 14 и 6, 9, 12, 15 образуют три фазные обмотки, создаю-. щие результирующий бегущий магнитный поток. Поток замыкается на полюсном делении вокруг трехфазной обмотки по магнитной цепи, состоящей из ротора, воздушного зазора, магнито электрически-активных элементов и ярма. При этом магнитный поток идет по ферромагнитной части обмотки, а ток проходит по всему сечению витка. В роторе наводится ЭДС, появляется ток, взаимодействие которого с магнитным потоком статора создает перемещение ротора.
Предлагаемый статор обеспечивает возможность получения сверхмалых полюсных делений, дающих малую скорость,, упрощает технологию изготовления применением штамповки; повышает надежность отсутствием специального соединения витков (обмотка представляет одно целое ); создает возможность изготовления надежных микромашин; обеспечивает равномерность сечения витков, вследствие чего статор используется для изготовления поворотных трансформаторов.
Для малых микромашин ярмо 2 может быть совмещено с корпусом 1, в результате чего конструкция еще более упрощается.
Формула изобретения
Статор цилиндрической линейной машины, содержащий магнитопровод с обмоткой, выполненный в виде нескольких спиралей с нанесенным на них изоляционным слоем, о т л и ч а ю шийся тем, что, с целью повышения технологичности изготовления, надежности и расширения функциональных возможностей статора эа счет получения малых полюсных делений обмотки, спирали образованы изгибом
"гармошкой" заготовки, представляющей ленту, выполненную в виде размещенных последовательно друг за .дру-. гом полуколец, полукольца обращены вогнутой стороной к общей оси, установлены н чередующемся порядке по обе стороны от нее и соединены друг с другом перемычками, а изгибы каждой отдельной спирали смещены
1003263 5 Ю 7 / У ю тl fg л7 УФ fd РР друг относительно друга на одинаковый угол.
Источники информации, принятые .во внимание при экспертизе
1. Авторское свидетельство СССР
Р 527796, кл. Н 02 К 41/02, 1974.
2. Авторское свидетельство СССР
9 748708, кл. Н 02 К 41/О?, 1978.
