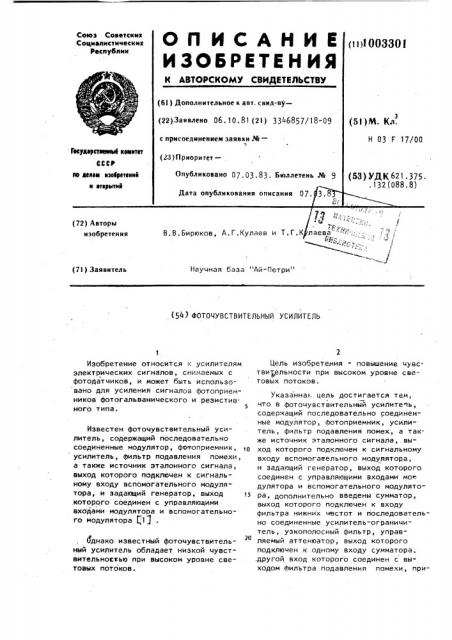

Научная база "Йй-Петри" (7L) Заявитель (542 ФОТОЧУВСТВИТЕЛЬНЫЙ УСИЛИТЕЛЬ

Изобретение относится к усилителям электрических сигналов, снимаемых с фотодатчиков, и может быть использо вано для усиления сигналов фотоприемников фотогальванического и резистивного типа.

Известен фоточувствительный усилитель, содержащий последовательно соединенные модулятор, фютоприемник, усилитель, фильтр подавления помехи, а также источник эталонного сигнала, выход которого подключен к сигнальному входу вспомогательного модулятора, и задающий генератор, выход которого соединен с управляющими входами модулятора и вспомогательного модулятора $1) .

Однако известный фоточувствительный усилитель обладает низкой чувствительностью при высоком уровне световых потоков.

Цель изобретения - повышение чувствительности при высоком уровне световых потоков.

Указаннак цель достигается тем, что в фоточувствительный усилитепь, содержащий последовательно соединенные модулятор, фотоприемник, усилитель, фильтр подавления помех, а также источник эталонного сигнала, выход которого подключен к сигнальному входу вспомогательного модулятора, и задающий генератор, выход которого соединен с управляющими входами мо дулятора и вспомогательного модулятора дополнительно введены сумматор, выход которого подключен к входу фильтра нижних частот и последовательно соединенные усилитель-ограничитель, узкополосный фильтр, управляемый аттенюатор, выход которого подключен к одному входу сумматора,,другой вход которого соединен с выходом фильтра подавления помехи, при3 10033 чем выход фильтра нижних частот подключен к управляющему входу управляемого аттенюатора, при этом выход вспомогательного модулятора подключен к входу усилителя-ограничителя.

На чертеже приведена структурная схема предлагаемого фоточувствительного усилителя.

Устройство содержит модулятор 1, задающий генератор 2, фотоприемник 3, 1© усилитель 4, фильтр 5 подавления помехи, сумматор 6, источник 7 эталонного сигнала, вспомогательный модулятор 8, усилитель-ограничитель 9, узкополосный фильтр 10, управляемый аттенюатор 11, фильтр 12 нижних частот.

Усилитель работает следующим образом.

Световой поток, пройдя через моду- 2О лятор 1, попадает на фотоприемник 3, сигнал с которого, усиленный усилителем 4, через фильтр 5 подавления помехи, осуществляющий режекцию помехи подается на первый вход сумматора 6. д

Сигнал от источника 7 эталонного сиг,нала через вспомогательный модулятор

3 подается на вход усилителя-ограничителя 9, который отсекает амплитудную модуляцию сигнала помехи. Узкополосный фильтр 10 выделяет первую гармонику сигнала. Сигнал с выхода узкополосного фильтра 10, пройдя через управляемый аттенюатор 11, подается на второй вход сумматора в противофазе к основному измеряемому сигналу. Управляющее напряжение подается на вход управляемого аттенюатора

11 с выхода сумматора 6 через фильтр

12 нижних частот, таким образом, ком- о пенсирующий сигнал, пропорциональный детерминированной составляющей, вычитается из основного сигнала, что повышает чувствительность устройства к малым вариациям измеряемого потока высокого уровня.

Введение в устройство .цепи компенсации детерминированной составляющей измеряемого потока повышает, таким

01 4 образом, чувствительность усилителя к малым вариациям больших световых потоков, позволяя полнее использоват динамический диапазон устройства.

Кроме того, предлагаемое устройство позволяет одновременно усилить детерминированную составляющую светового потока по выходному сигналу цепи компенсации и случайную составляющую

Г с высоким разрешением, обусловленным отсутствием на выходе устройства сигнала, пропорционального среднему потоку.

Формула изобретения

Фоточувствительный усилитель, содержащий последовательно соединенные модулятор, фотоприемник, усилитель, фильтр подавления помехи, а также источник эталонного сигнала, выход которого подключен. к сигнальному входу вспомогательного модулятора, и задающий генератор, выход которого соединен с управляющими входами модулятора и вспомогательного модулятора, о т л и ч а ю шийся тем, что, с,целью повышения чувствительности при высоком уровне световых потоков, в него введены сумматор, выход которого подключен к входу фильтра нижних частот, и последовательно соединенные усилитель-ограничитель, узкополосный фильтр,. управляемый аттенюатор, выход которого подключен к одному входу сумматора, другой вход которого соединен с выходом фильтра подавления помехи, причем выход фильтра нижних частот подключен к управляющему входу управляемого аттенюатора, при этом выход вспомогательного модулятора подключен к входу усилителя-ограничителя.

Источники информации, принятые во внимание йри экспертизе.

1. Авторское свидетельство СССР

Р 464953, кл. Н 03 F 17/00, 20.06.72 (прототип) .
