Устройство для прогнозирования состояния дискретного канала связи

Устройство для прогнозирования состояния дискретного канала связи

Иллюстрации

Показать все

Реферат

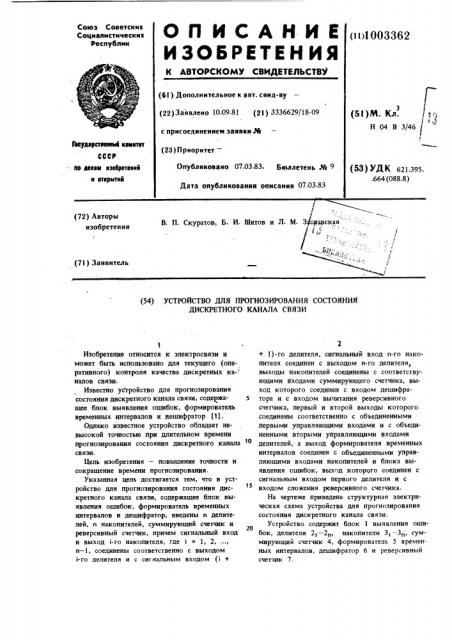

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11)1003362 (61) Дополнительное к авт. сеид-ву (22) Заявлено 10.09.81 (21) 3336629/18-09 (5 I ) M. Кл.

Н 01 В 3(16 I с присоединением заявки М

ГвауааРствекяий квиктвт

СССР (23) П риоритет

Опубликовано 07.03 83. Бюллетень М 9

Дата опубликования описания 07.03 83 ае аллам кзебретекий и етхриткй (53) УДК 621.395. .664 (088.8) 1

В. П. Скуратов, Б. И. Шитов и Л. М. 3 славская (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОГНОЗИРОВАНИЯ СОСТОЯНИЯ

ДИСКРЕТНОГО КАНАЛА СВЯЗИ

Изобретение относится к электросвязи и может быть использовано для текущего (оперативного) контроля качества дискретных ка- налов связи.

Известно устройство для прогнозирования состояния дискретного канала связи, содержащее блок выявления ошибок, формирователь временных интервалов н дешифратор (1).

Однако известное устройство обладает невысокой точностью при длительном времени прогнозирования состояния дискретного канала связи.

Цель изобретения — повышение точности и сокращение времени прогнозирования.

Указанная цель достигается тем, что в устройство для прогнозирования состояния дискретного канала связи, содержащее блок выявления ошибок, формирователь временных интервалов и дешифратор, введены и делителей, и накопителей, суммирующий счетчик и реверсивный счетчик, причем сигнальный вход н выход i-го накопителя, где i = 1, 2, "., n — 1, соединены соответственно с выходом

i-го делителя и с сигнальным входом (i +

+ 1}-го делителя, сигнальный вход п-го накопителя соединен с выходом n-ro делителя, выходы накопителей соединены с соответствующими входамн суммирующего счетчика, выход которого соединен с входом дешифра5 тора и с входом вычитания реверсивного счетчика, первый и второй выходы которого соединены соответственно с объединенными первыми управляющими входами и с объединеннымн вторыми управляющими входами делителей, а выход формирователя временных интервалов соединен с объединенными управляющими входами накопителей и блока выявления ошибок, выход которого соединен с сигнальным входом первого делителя и с входом сложения реверсивного счетчика.

На чертеже приведена структурная электрическая схема устройства для прогнозирования состояния дискретного канала связи.

Устройство содержит блок 1 выявления ошибок, делители 2,-2д, накопители 3,-3„, суммирующий счетчик 4, формирователь 5 временных интервалов, дешифратор 6 и ревсрсивный счетчик 7.

1003362 м„= — =4K%

К на 1-й вход на 2-й вход 1= „-с((1-х)Kg вх З.в вход хд = вд -д хх с0 2

43

sa (n + 1)- вход т „,ь„=с(И aL) g<

Суммирующий счетчик 4 осуществляет суммирование количества подаваемых íà его входы сигналов. С выхода суммирующего счетчи

50 ка в дешифратор 6 выдается число сигналов

St, оказывающихся взвешенной суммой всех учитываемых измерений, вес которых при этом убывает экспоненциально в зависимости от давности измерения, т.е. . = + (- 0)к „ р .ц +, . "- >" +- = (" (-()" .,, H=D

Устройство работает следующим образом.

Сигналы "Ошибка", обнаруженные блоком выявления ошибок по сигналу, поступающему на его управляющий вход из формирователя

5 временных интервалов, переписываются на суммирующий вход реверсивного счетчика 7 н через первый делитель 2, с переменным коэффициентом деления — в первый накопитель 31, в который записывается Kt/0 сигналов ошибок, где К вЂ” число ошибок, обнару- 1О женных блоком 1 за текущий интервал измерения; 0 — коэффициент деления, соответствующий весовому коэффициенту а = 1/О, значения которого берутся в пределах

0 < а < 1. Очередным сигналом тактовой 15 частоты нз формирователя 5 сигналы ошибок иэ первого накопителя считываются на первый вход суммирующего счетчика 4 и параллельно во второй накопитель 3> через второй делитель 2 с переменным коэффициентом деления Q=

В делителях с второго по п устанавливается единое значение коэффициента деления

1, определяемое соотношением 1 =

Таким образом, число сигналов ошибок Кт, зафиксированное блоком 1 на текущем интервале измерения, перемещаясь по цепи последовательно включенных делителей и накопителей, с каждым интервалом удаляется от момента измерения, при этом его - значение умень-ап шается в соответствии с установленными величинами коэффициентов деленин 0 и . По сиг. налам с формирователя 5 временных интервалов пачки сигналов ошибок иэ накощпелей по параллельным цепям выдаются на входы суммирующего счетчика 4.

Число сигналов, подаваемых на входы счетчика, имеют следующие значения:

Величина Бт представляет собой экспоненциальную среднюю динамического ряда на момент t и в данном случае используется в качестве прогнозируемой оценки частости ошибок в канале связи.

С выхода суммирующего счетчика 4 импульсная последовательность прогноэируемого количества ошибок параллельно поступает в дешифратор 6 и на вычитающий вход реверсивного счетчика 7. В депшфраторе 6 ожидаемое число ошибок, выданное суммирующим счетчиком 4, сравнивается с установленным

1 пороговым значением числа ошибок для классифицируемых состояний канала. В зависимости от достигнутого порога иа выходе дешифратора 6 формируется сигнал соответствующей оценки качества канала связи.

В случае, если фактически измеренное число ошибок на (t + 1)-м измерительном интервале оказалось меньше. спрогнозированного на этот интервал числа ошибок на величину, превышающую допустимую погрешность прогноза, с выхода реверсивного счетчика 7 будет считаи единичный сигнал, который поступит на первые управляющие входы делителей и изменит в них коэффициейт деления в сторонуувеличения. Если же наоборот фактически измеренное на (т„-,+ 1}-м интервале число ошибок больше ранее спрдгнозированного на величину, превышающую допустимую погрешность прогноза, то с второго выхода реверсивного счетчика 7 будет считан единичный сигнал, который, Жоступив на вторые входы делителей, уменьшит коэффициент деления.

Технико-экономическая эффективность предлагаемого устройсша для прогнозирования сочтойния дискретногб канала заключается в определении погрешности прогноза и уменьшении ее, если она превышает максимально допустимое значение, а также в сокращении времени прогнозирования.

Формула изобретения

Устройство для прогнозирования состояния дискретного канала связи, содержащее блок выявления ошибок, формирователь временных интервалов и дешифратор, о т л и ч а ющ е е с я тем, что, с целью повышения точности и сокращения времени прогнозирования, в него введены и делителей, и накопителей, суммирующий счетчик и реверсивный счетчик, причем сигнальный вход и выход i-го накопителя, где i 1,2;..., n-1, соединены соответственно с выходом i-го делителя и с сигнальным входом (i + 1)-ro делителя, сигнальный вход и-го накопителя соединен с выходом n-ro делителя, выходы накопителей

Составитель В. Спе аков

Техред: М. Тенер

Корректор Г. Orap

Редактор С: Крупенина

Заказ 1591/46

Подписное

Тираж 675

ВНИИПИ Госут1арственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

S 1003362 6 соединены с соответствующими входами сум- лей и блока выявления ошибок, выход комирующего счетчика, выход которого соеди- торого соединен с сигнальным входом первого нен с входом дешифратора и с входом вы- делителя и с входом сложения реверсивного читания реверсивного счетчика, первый и вто- счетчика. рой выходы которого соединены соответственно с объединенными первыми управляющими Источники информации, входами и с объединенными вторыми управля- принятые во внимание при экспертизе

° ющнми входами делителей, а выход формиро- 1. Авторское свидетельство СССР по эа. вателя временных интервалов, соединен с объе- явке И 3891015/18-09, кл. Н 04 В 3/46, дниенными управляющими входами накопите-. 10 1980 (тфототип). !
