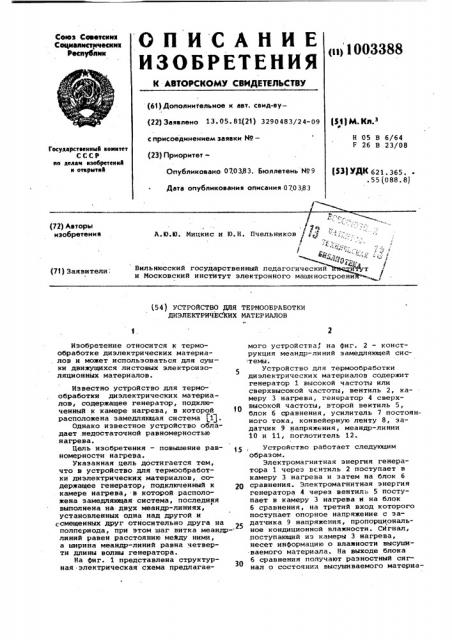

Реферат



Союз Севетснни

Сецналнст1тчеснна

Ресиублнк

О П И С А Н И Е,00

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 13. 05. 81(21) 3290483/24-09

)5т)М К 1 з с присоединением заявки №вЂ”

Н 05 В 6/64

F 26 В 23/08

ГосударственныЯ комнтет

СССР но делан нзобретеннЯ н открытнЯ (23) Приоритет—

Опубликовано 070383. бюллетень ¹9

* Дата опубликования описания 070383

tS3) УДК 621.365. . 55 (088. 8) _#_, pl%

А.Ю.Ю. Мицкис и Ю.Н. Пчельников / у

- Х:. ;:„ (12) Авторы изобретения

Вильнюсский государственный педагог и Московский институт электронного (71) Заявители, (54) УСТРОЙСТВО ДЛЯ ТЕРМООБРАБОТКИ

ДИЭЛЕКТРИЧЕСКИХ МАТЕРИАЛОВ

Изобретение относится к термообработке диэлектрических материалов и может использоваться для сушки движущихся листовых электроизоляционных материалов.

Известно устройство для термообработки диэлектрических материалов, содержащее генератор, подключенный к камере нагрева, в которой 10 расположена замедляющая система (1).

Однако известное устройство обладает .недостаточной равномерностью нагрева.

Цель изобретения — повышение равномерности нагрева.

Укаэанная цель достигается тем, что в устройство для термообработки диэлектрических материалов, со" держащее генератор, подключенный к 2р камере нагрева, в которой расположена замедляющая система, последняя выполнена на двух меандр-линиях, установленных одна над другой и ссмещенных друг относительно друга на полпериода, при этом шаг витка меандр- линий равен расстоянию между ними, а ширина меандр-линий равна четверти длины волны генератора.

На фиг. 1 представлена структурная.электрическая схема предлагаемого устройства, на фиг. 2 — конструкция меандр-линий замедляющей сис. темы.

Устройство для термообработки диэлектрических материалов содержит генератор 1 высокой частоты илн сверхвысокой частоты, вентиль 2, камеру 3 нагрева, генератор 4 сверхвысокой частоты, второй вентиль 5, блок 6 сравнения, усилитель 7 постоянного тока, конвейерную ленту 8, задатчнк 9 напряжения, меандр-линии

10 и 11, поглотитель 12.

Устройство работает следующим образом.

Электромагнитная энергия генератора 1 через вентиль 2 поступает в камеру 3 нагрева и затем яа блок 6 сравнения. Электромагнитная энергия генератора 4 через вентиль 5 поступает в камеру 3 нагрева и на блок

6 сравнения, на третий вход которого поступает опорное напряжение с задатчика 9 напряжения, пропорциональное кондиционной влажности. Сйгнал, поступающий из камеры 3 нагрева, несет информацию о влажности высуши.ваемого материала. На выходе блока

6 сравнения получают разностный сигнал о сосТоНННА высушиваемого материа1003388 ла, который усиливается в усилителе

7 постоянного тока и управляет режимом генератора 1.

Конвейерная лента 8 с высушиваеинм материалом двигается между меандр линиями 10 и 11, расположенными в ка- 5 мере 3 нагрева, при этом высушиваемый материал находится под действием высокочастотного и сверхвысокочастотного поля. При этом интенсивность сушки повышается в несколько раз, так как 10 индуктивность двойной меандр-линии, проводники которой смещены друг от носительно друга на полпериода, вчетверо превышает индуктивность одиночной меандр-линии. 15

Следовательно; замедление и запасенная энергия в замедляющей системе в несколько раз повышается, что обуславливает более сильную концентрацию электрического поля между меандр-линиями 10, 11 и повышенную интенсивность сушки. При ътом умень шается дисперсия волны в системе, что повышает равномерность сушки по всей площади высушиваемого материала, Объясняется это тем, .что ток в про тиволежащих проводниках смещенных меандр-линий 10 и 11 течет в одном и том же направлении (фиг. 2; условно обозначены направления тока знаками "+" и "-") . Длину меандр-линии 10 30 и 11 определяет ширина высушиваемого листового материала.

Для достижения более равномерного нагрева движущегося листового материала по всей его ширине шаг l1 вит- 35 ка каждой меандр-линии 10 и 11 равен расстоянию между ними, а ширина

Н меандр-линий 10 и 11 равна четверти длины волны генератора 4 ° Исходя из этого очевидно, что благодаря такой конструкции камеры 3 нагрева целесообразным к применению является частотный диапазон 20 — 40 МГц, т. е. тот диапазон, который наиболее освоен промышленностью, а мощные ,высокочастотные генераторы для это,го диапазона выпускаются серийно.

Использование предлагаемого устройства по сравнению с известным позволяет повысить равномерность нагрева.

Формула изобретения

Устройство для термообработки диэлектрических материалов, содержащее генератор, подключенный к камере нагрева, в которой расположена замедляющая система, о т л и ч а ющ е е с я тем, что, с целью повышения равномерности нагрева, замедляющая система выполнена на двух меандр-линиях, установленных одна над другой и смещенных относительно друг друга на полпериода, при этом шаг витка меандр-линий равен расстоянию между ними, а ширина меандр-линий равна четверти длины волны генератора.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции 9 2413842, кл. Н 05 B 9/06, 1980 (прототип).
