Реферат



СПОСОБ ФОТОГРАФИЧЕСКОЙ ДОЗИМЕТРИИ ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ, включающий операции облучения фоточувствительного материала с его последующей химической обработкой, отличающийся тем, что, с целью повышения чувствительности способа в широком диапазоне энергий и доз, в качестве фоточувствительного материала используют особомелкозернистую голографическую эмульсию с размером зерен 0,05-0,08 мкм.

СОЮЗ СОВЕТСКИХ

Ьи

РЕСПУбЛИК ()9) (И) / !

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬ(ТИЙ

ОПИСАНИЕ ИЗОБРЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3322229/18-25 (22) 23. 07. 81 (46) 30.09. 83. Бюл. М 36 (7 2) 3.A. Груз, В.-И. Костюченко, С.П. Лисовец, Л.Я. Каплун, И.И. Кононенко, Б.И. Резник и 3I.Ï. Вахтанова (71) Всесоюзный государственный ордена Трудового Красного Знамени научно-исследовательский и проектный институт химико-фотографической промышленности и Институт теоретической и экспериментальной физики (53) 531.12.04.08(088.8) (56) 1. Шварц К.К. и др. Термолюминесцентная дозиметрия. Рига, Знание, 1968.

2. Dudley R.A. Dosimetry with

photographic emu1sions Radiation

Dosimetry ed Hix F, 1968, р. 326-387 (прототип). (54)(57) СПОСОБ ФОТОГРАФИЧЕСКОЙ ДОЗИ)4ЕТРИИ ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ, включающий операции облучения фоточувствительного материала с его последующей химической обработкой, отличающийся тем, что, с целью повышения чувствительности способа в широком диапазоне энергий и доз, в качестве фоточувствительного материала используют особомелкозернистую голографическую эмуль сию с размером зерен 0,05-0,08 мкм.

1003655

Изобретение относится к дозимет рии ионизирующего излучения и может . быть использовано в протонной радиотерапии.

Известен способ дозиметрии ионизирующего излучения, например с по- 5 мощью термолквщнесцентных дозиметров, . основанный на облучении чувствительных материалов с их последующим нагревом И .

Недостатками его являются низкое 30 пространственное разрешение прн олределении дозы поглощеннбго излучения и узкий диапазон доз, при котором сохраняется постоянньм уровень его чувствительности. 15

Наиболее близким техническим решением является способ фотографической дозиметрии, основанный на облучении фоточувствительного материа. ла которыя является крупнозернистая © фотографическая эмульсия на основе бромйстого серебра„. нанесенная на подложку., После облучение фоточувст вительный материал подвергают:химической обработке и по степени почернения судят о распределении дозы (2),.

Известный способ обладает высоким пространственными разрешением измерения доз, которое определяется среднйм.размером фоточувствительных зерен.

: Недостатком известного способа является низкая чувствительность из-за нелинейной зависимости плотности почернеиия от величины дозы, .верхний предел измеряемых доз опре- Ç5 деляется величиной не более 1 Грей, что ограничивает применение способа для доэиметрии в терапевтическом диапаз оне доз, составляющем 5-150 Грей, я.- зависимость чувствительности от ® энергии протонов в диапазоне до .

200 ИэВ.

Цель изобретения -.повышение чув ствительности способа фотографической дозиметрии ионизирующего излуче- <> . ния в широком диапазоне доз и энергий ионизирующего излучения.

Это.достигается тем,.что в способе Фотографической дозиметрии ионн зирующих излучений, включающем опера-. ции облучения фоточувствительного материала с его последующей .химической обработкой, в качестве фото-чувствительного материала используют особомелкозернистую эмульсию с размером зерен 0,05-0,08 мкм. 55

Экспериментальным путем была обнаружена линейная, зависимость плотности почернения особомелкозернистой голографической эмульсии в диапазоне доз 5-150 Грей, что определяет высокую чувствительность способа в указанном диапазоне доз.

Особомелкозернистая голографическая эмульсия представляет собой зерна бромистого серебра размером 0,05- 65

0,08 мкм, распределенные в желатине, которые вводятся в элементы методом контролируемой дробной эмульсификации с использованием триацетатной основы. При этом толщина эмульсионного слоя составляет 9ф1 мм.

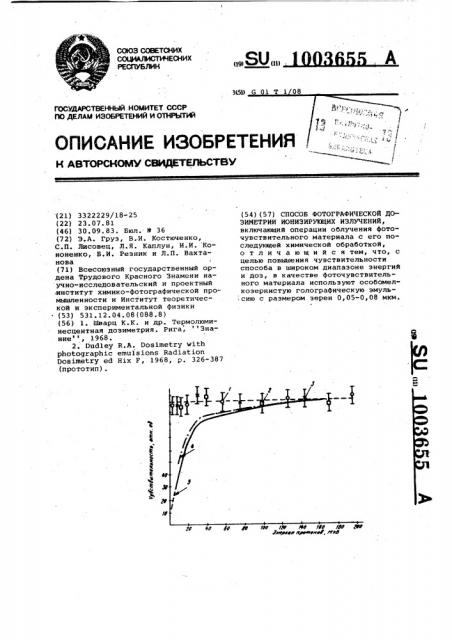

На чертеже приведен график изменения чувствительности предложенного способа, полученный экспериментально, в диапазоне энергий протонов от

10 до 200 ИэВ при Использовании особомелкозернистой голографической эмульсии с размером зерен 0,05, 0,065 и 0,08 мкм (обозначено позициями 1,2,3 соответственно), эмульсии типа 1L FOR D С 2 (кривая 4) и эмульсии типа NTS t ILN.(2) (кривая 5) °

После облучения эмульсии она проявляется в проявителе следующего состава, г:

Иетон . Гидрохинон

Натрий сернистокислый 96,0 ,Натрий углекисЛый б/в 48,0 бромистый 5, 0

Вода дистиллированная (мл) До 1000,0 при рН 9,9 0,1 и t=20 С.

Проявление осуществляется при

20+0,5 C в течение 5 мин. Далее следует. ополаскивание в проточной воде в течение 5-10 с. при 17+3 С, стопванна - 2Ъ-ный раствор уксусной кислоты при 20+ЗОС в течение 1 мин. Фиксирование при 20+ЗОС в течение

10 мин осуществляется в фиксаже следующего состава, гг

2,2

8,8

° Тиосульфат натрия кристаллический 300,0 калий пиросернистокислый : 30,0

Вода дистиллированная (мл) До 1000,0 при рН 4,5 0,1 и. С = 20 С. Далее следует промывание в проточной воде, имеющей временную жесткооть не выше

7 мг экв/л в расчете на ионы кальция в течение 15-18 мин при 17+3 С. Сушка осуществляется на воздухе до полного высыхания при 20+3aC. Денситометрическая обработка проявленной фотопленки осуществлялось на asтоматическом микроденситометре

ИЩ-1.

Использование в качестве фоточувствительного материала особомелПриведенная зависимость показывает постоянство дозовой чувствительности во всем рабочем диапазоне энергий вплоть до 200 МзВ, причем интервал оптических плотностей почернения составляет 0,1-4,0.

1003655

Составитель-В. Йухин

Редактор E. Дайч ТехредК.Гергель :: Корректор Г,: Orар

Заказ 8246/7 - Тираа 710 . -. -. Подписное

ИНИИПИ Государстэенного комитета СССР по делам изобретений и открытий

113035, Москва, й-35, Раушская ha6.. д 4/5

Филиал ППП Патент, г. Уигород, ул. Проектная, 4 г козернистой голограФической эмульсии, которая к тому ие является ткане-. эквивалентной,.повыюает чувствительность и пространственное,разремение предлоиенного способа, расаюряет сФеру его применения, делая его пригоднюе для дознметрии протоинвис по лей при медицинской терапии.
