Реферат



Класс 65b, 8

65Ь, 11

М 100369

СССР

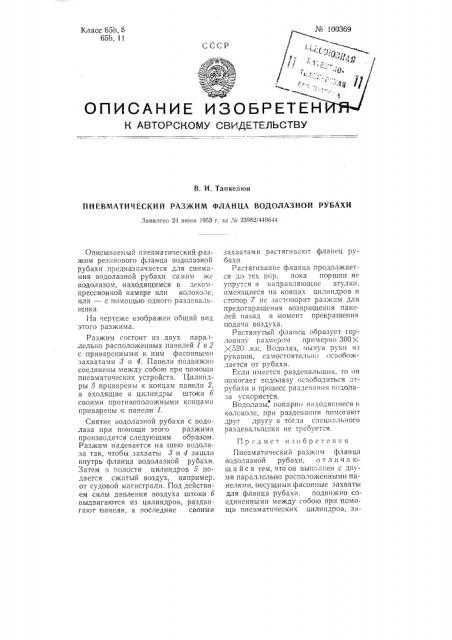

ОПИСАНИЕ ИЗОБР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. И. Танкелюн

ПНЕВМАТИЧЕСКИЙ РАЗ)КИМ ФЛАНЦА ВОДОЛАЗНОЙ РУБАХИ

Заявлено 24 июня 1953 г, за . 1в 239S2/449644

Описываемый пневматический разжим резинового фланца водолазной рубахи:предназначается для снимания водолазной рубахи самим же водолазом, находящимся в декомпрессионной камере или колоколе, или — с помощью одного раздевальщика

На чертеже изображен оощий вид этого разжима.

Разжим состоит из двух параллельно расположенных панелей 1 и 2 с приваренными к ним фасоннымн захватами 3 и 4. Панели подвижно соединены между собою при помощи пневматических устройств. Цилиндры 5 приварены к концам панели 2, а входящие в цилиндры штоки б своими противоположными концами прива репы к панели 1.

Снятие водолазной рубахи с водолаза при помощи этого разжима производится следу1ощим образом.

Разжим надевается на,шею водолаза так, чтобы захваты 8 и 4 зашли внутрь фланца водолазной рубахи.

Затем в полости цилиндров 5 подается сжатый воздух, например, от судовой магистрали. Под действием силы давления воздуха штоки б выдвигаются из цилиндров, раздвигают панели, а последние своими захватами растягивают фланец рубаки.

Растягиванне фланца продолжается до тех пор, пока поршни не упрутся в направляющие втулки, имеющиеся на концах цилиндров и стопор 7 не застопорнт разжнм для предотвращения возвращения панелей назад в момент прекращения подачи воздуха.

Растянутьш фланец образует горловину размером примерно ЗООХ 520 лл. Водолаз, вынув руки из рукавов, самостоятельн > освобождается от рубахи.

Если имеется раздевальщнк. то он помогает водолазу освободиться DTрубахи и процесс раздевання водолаза ускоряется.

Водолазы, попарно находящиеся в колоколе, при раздевании помогают друг другу и тогда специального раздевальщика не требуется.

Пр,äìåò изобретения

Пневматический разжим фланца водолазной рубахи, о т л и ч а ющи и с я тем, что он выполнен с. двумя параллельно расположенными панелями, несущими фасонные захваты для фланца рубахи, подвижно соединенными между собою при помощи пневматических цилиндров, за№ 100369

Отв. редактор И. В. Макаров

Л104968 от 10/VI 1955 r, Стандартгиз. Объем 0,125 п. л. Тираж. 400. Цена 25 коп;

Типография ивд-ва «Московская правда», Потаповский пер. д. 3. Зак. 2168. крепленных задней стороной на концах одной панели с входящими в цилиндры поршневыми штоками, закрепленными на концах другой панели, выдвигающимися из цилиндров,при подаче в них слкатото воздуха и раздвигающими.:панели, которые своими захватами растягивают эластичный фланец водолазной рубах.и.
