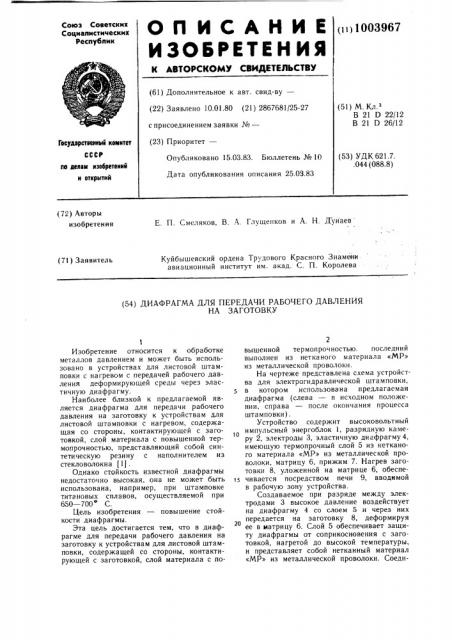

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 1003967 (61) Дополнительное к авт. свид-ву— (22) Заявлено 10.01.80 (21) 2867681/25-27 с присоединением заявки №вЂ” (23) Приоритет— (51) М, Кл.з

В 21 D 22/12

В 21 D 26/12

Гесудерстеенный кемнтет

СССР (53) УДК 621.7. .044 (088.8) Опубликовано 15.03.83. Бюллетень № 10

Дата опубликования описания 25.03.83

flo денем нзебретеннй н открытий (72) Авторы изобретения

Е. П. Смеляков, В. А. Глущенков и A. Н. Дунаев

Куйбышевский ордена Трудового Красного Знамени авиационный институт им. акад. С. П. Королева (71) Заявитель (54) ДИАФРАГМА ДЛЯ ПЕРЕДАЧИ РАБОЧЕГО ДАВЛЕНИЯ

НА ЗАГОТОВКУ

Изобретение относится к обработке металлов давлением и может быть использовано в устройствах для листовой штамповки с нагревом с передачей рабочего давления деформирующей среды через эластичную диафрагму.

Наиболее близкой к предлагаемой является диафрагма для передачи рабочего давления на заготовку к устройствам для листовой штамповки с нагревом, содержащая со стороны, контактирующей с заготовкой, слой материала с повышенной термопрочностью, представляющий собой синтетическую резину с наполнителем из стекловолокна (1).

Однако стойкость известной диафрагмы недостаточно высокая, она не может быть использована, например, при штамповке титановых сплавов, осуществляемой при

650 — 700 С.

Цель изобретения — повышение стойкости диафрагмы.

Эта цель достигается тем, что в диафрагме для передачи рабочего давления на заготовку к устройствам для листовой штамповки, содержащей со стороны, контактирующей с заготовкой, слой материала с по2 вышенной термопрочностью. последний выполнен из нетканого материала «МР» из металлической проволоки.

На чертеже представлена схема устройства для электрогидравлической штамповки, в котором использована предлагаемая диафрагма (слева — в исходном положении, справа — после окончания процесса штамповки) .

Устройство содержит высоковольтный

1О импульсный энергоблок 1, разрядную камеру 2, электроды 3, эластичную диафрагму 4, имеющую термопрочный слой 5 из нетканого материала «МР» из металлической проволоки, матрицу 6, прижим 7. Нагрев заготовки 8, уложенной на матрице 6, обеспечивается посредством печи 9, вводимой в рабочую зону устройства.

Создаваемое при разряде между электродами 3 высокое давление воздействует на диафрагму 4 со слоем 5 и через них

20 передается на заготовку 8, деформируя ее в матрицу 6. Слой 5 обеспечивает защиту диафрагмы от соприкосновения с заготовкой, нагретой до высокой температуры, и представляет собой нетканный материал

«МР» из металлической проволоки. Соеди1003967

Составитель М. Мищенкова

Редактор И. Касарда Техред И. Верес Корректор Л. Бокшан

Заказ 1656/10 Тираж 814 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 нение защитного слоя материала «МР» с диафрагмой производится в процессе полимеризации резины.

Предлагаемая диафрагма имеет повышенную стойкость, повышает экономичность процесса штамповки и расширяет технологические возможности устройства, в котором она использована за счет возможности шта мповки труднодеформируемых металлов, например, титановых сплавов с нагревом до 650 — 700 С.

Формула изобретения

Диафрагма для передачи рабочего давления на заготовку к устройствам для листовой штамповки, содержащая со стороны, контактирующей с заготовкой, слой материала с повышенной термопрочностью, отличающаяся тем, что, с целью повышения стойкости диафрагмы, слой с повышенной тсрмопрочностью выполнен из нетканого материала «МР» из металлической проволоки.

Источники информации, принятые во внимание при экспертизе

1О

1. Патент США № 3739617, кл. В 21 D 22/12, 19.06.73. (прототип).
