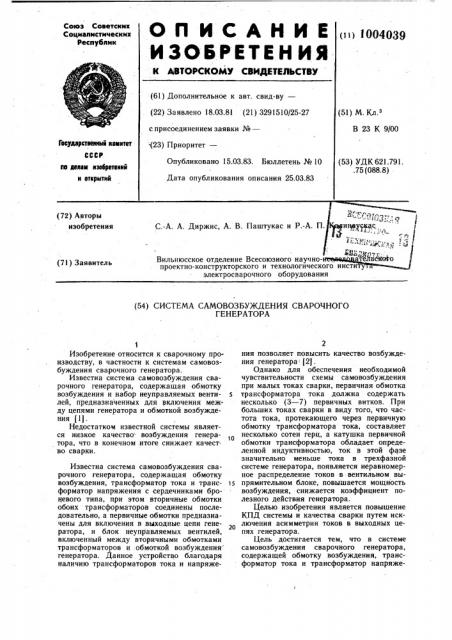

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик (») 1004039 (61) Дополнительное к авт. свид-ву— (22) Заявлено 18.03.81 (21) 3291510/25-27 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.3

В 23 K 9/00

Гееударетееекме кемитет

СССР

Опубликовано 15.03.83. Бюллетень № 10 (53) УДК 621.791..75 (088.8) llo делам кзееретеннй и еткрытий

Дата опубликования описания 25.03.83 (72) Авторы изобретения

С.-А. А. Диржис, А. В. Паштукас и P.-А. П

Вильнюсское отделение Всесоюзного научнопроектно-конструкторского и технологическо электросварочного оборудования (7! ) Заявитель (54) СИСТЕМА САМОВОЗБУЖДЕНИЯ СВАРОЧНОГО

ГЕНЕРАТОРА

Изобретение относится к сварочному производству, в частности к системам самовозбуждения сварочного генератора.

Известна система самовозбуждения сварочного генератора, содержащая обмотку возбуждения и набор неуправляемых вентилей, предназначенных для включения между цепями генератора и обмоткой возбуждения (1).

Недостатком известной системы является низкое качество возбуждения генератора, что в конечном итоге снижает качество сварки.

Известна система самовозбуждения сварочного генератора, содержащая обмотку возбуждения, трансформатор тока и трансформатор напряжения с сердечниками броневого типа, при этом вторичные обмотки обоих трансформаторов соединены последовательно, а первичные обмотки предназначены для включения в выходные цепи генератора, и блок неуправляемых вентилей, включенный между вторичными обмотками трансформаторов и . обмоткой возбуждения генератора. Данное устройство благодаря наличию трансформаторов тока и напряже2 ния позволяет повысить качество возбуждения генератора: (2).

Однако для обеспечения необходимой чувствительности схемы самовозбуждения при малых токах сварки, первичная обмотка трансформатора тока должна содержать несколько (3 — 7) первичных витков. При больших токах сварки в виду того, что частота тока, протекающего через первичную обмотку трансформатора тока, составляет несколько сотен герц, а катушка первичной обмотки трансформатора обладает определенной индуктивностью, ток в этой фазе значительно меньше тока в трехфазной системе генератора, появляется неравномерное распределение токов -в вентильном выis прямительном блоке, повышается мощность возбуждения, снижается коэффициент полезного действия генератора.

Целью изобретения является повышение

КПД системы и качества сварки путем исключения асимметрии токов в выходных цепях генератора.

Цель достигается тем, что в системе самовозбуждения сварочного генератора, содержащей обмотку возбуждения, трансформатор тока и трансформатор напряже1004039

1 ния, при этом вторичные обмотки обоих трансформаторов соединены последовательно, первичные обмотки предназначены для включения в выходные цепи генератора, и блок неуправляемых вентилей, включенный между вторичными обмотками трансформаторов и обмоткой возбуждения генератора, вторичная обмотка трансформатора тока выполнена в виде нескольких, по числу фаз генератора, намотанных в одном направлении катушек, при этом каждая катушка раздельно от другой включена в соответствующую фазу генератора, причем одна из них включена встречно остальным.

На чертеже показана принципиальная электросхема системы самовозбуждения сварочного генератора.

Система самовозбуждения содержит обмотку возбуждения 1, трансформатор тока 2 с сердечниками 3 О-образного типа и трансформатор напряжения 4. Первичные обмотки трансформатора тока 2 и трансформатора напряжения предназначены для включения в выходные цепи генератора 5, а их вторичные обмотки 6 и 7 соединены последовательно и через блок неуправляемых вентилей 8 — 10 подключены к обмотке возбуждения 1. 25

Первичная обмотка трансформатора тока 2 выполнена в виде нескольких, по числу фаз генератора 5, намотанных в одном направлении катушек 11 — 13, Каждая катушка раздельно от других включена в соответствующую фазу А, В или С генератора

5. Причем обмотка 13 выполнена встречно остальным обмоткам 11 и 12.

Такое подключение катушек позволяет в сердечнике трансформатора получить магнитный поток двукратной величины по срав- N нению с обычным однофазным трансформатором тока. Поэтому количество первичных витков катушки такого трансформатора по меньшей мере в 2 раза меньше, чем в прототипее.

Трансформатор 4 служит для возбужде46 ния генератора при холостом ходе. Тогда только он один через выпрямитель 8 питает обмотку возбуждения .

Поскольку в схеме и трансформатор напряжения 4, и трансформатор тока 2 своими вторичными обмотками питает обмотку возбуждения однотактными импульсами тока, то в паузах между этими импульсами тока электромагнитная энергия, накопленная в обмотке возбуждения 1, разряжается протеканием тока через выпрямитель.

Указанное выполнение трансформатора тока и новое включение его первичных обмоток в выходные цепи генератора 5 позволяет по сравнению с прототипом повысить КПД системы и качество сварки.

Формула изобретения

Система самовозбуждения сварочного генератора, содержащая обмотку возбуждения, трансформатор тока и трансформатор напряжения, при этом вторичные обмотки обоих трансформаторов соединены последовательно, первичные обмотки предназначены для включения в выходные цепи генератора, и блок неуправляемых вентилей, включенный между вторичными обмотками трансформаторов и обмоткой возбуждения генератора, отличающаяся тем, что, с целью повышения КПД системы и качества сварки путем исключения асимметрии токов в выходных цепях генератора, первичная обмотка трансформатора тока выполнена в виде нескольких, по числу фаз генератора, намотанных в одном направлении катушек, при этом каждая катушка раздельно .от других включена в соответствующую фазу генератора, причем одна из них включена встречно остальным.

Источники информации, принятые во внимание при экспертизе

1. Заруба И. И. и др. Сварка в углекислом газе. Гостехиздат, Киев, 1960, с. 202, 203, рис. 66.

2. Авторское свидетельство СССР № 2669?4, кл. В 23 К 9/ОО, 03.07.67 (прототип) .
