Реферат

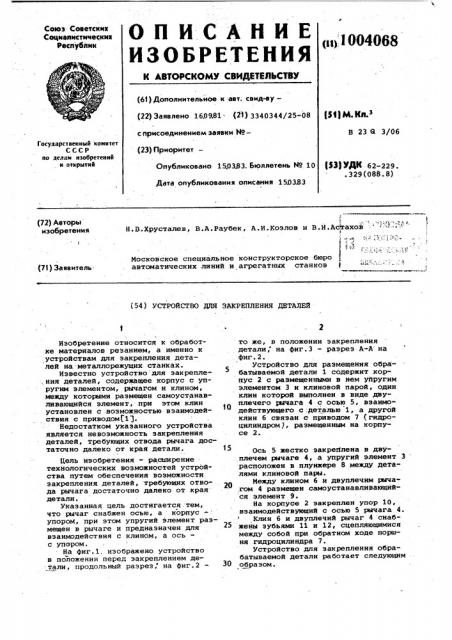

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик по 3004068 ф

1 г (61) Дополнительное к авт. свид-ву— (Щ М. Кл.з (22) Заявлено 160981 (21) 3340344/25-08 с присоединением заявки №вЂ”

В 23 9 3/06

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет—

Опубликовано 1503,83. Бюллетень ¹ 10

Дата опубликования описания 150333

{531 УДК 62-229. .329(088.8) Н.В.Хрусталев, В.A.Ðàóáåê, A ° И.Козлов и В.И.Астахов

Московское специальное конструкторское бюро автоматических линий и агрегатных станков (72) Авторы изобретения (71} Заявитель. (54) УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ ДЕТАЛЕЙ

Изобретение относится к обработке материалов резанием, а именно к устройствам для закрепления деталей на металлорежущих станках.

Известно устройство для закрепле.,ния деталей, содержащее корпус с упругим элементом, рычагом и клином, между которыми размещен самоустанавливающийся элемент, при этом клин установлен с возможностью взаимодействия с приводом 1 .

Недостатком указанного устройства является невозможность закрепления деталей, требующих отвода рычага достаточно .далеко от края детали.

Цель изобретения - расширение технологических воэможностей устройства путем обеспечения возможности закрепления деталей, требующих отвода рычага достаточно далеко от края детали.

Указанная цель достигается тем, что рычаг снабжен осью, а корпусупором, при этом упругий элемент размещен в рычаге и предназначен для взаимодействия с клином, а осьс упором.

На фиг.1 изображено устройство в положении перед закреплением детали, продольный разрез, на фиг.2 то же, в положении закрепления детали, на фиг.3 — разрез A-A на фиг ° 2.

Устройство для размещения обрабатываемой детали 1 содержит корпус 2 с размещенными в нем уйругим элементом 3 и клиновой парой, один клин которой выполнен в виде двуплечего рычага 4 с осью 5, взаимодействующего с .Деталью 1, а другой клин 6 связан с приводом 7 (гидроцилиндром), размещенным на кор усе 2.

Ось 5 жестко закреплена в дву.плечем рычаге 4, а упругий элемент 3 расположен в плунжере 8 между деталями клиновой пары.

Между клином 6 и двуплечим рычагом 4 размещен самоустанавливающийся элемент 9.

На корпусе 2 закреплен упор 10, взаимодействующий с осью 5 рычага 4.

Клин 6 и двуплечий рычаг 4 снабжены зубьями 11 и 12, сцепляющимися между собой при обратном ходе поршня гидроцилиндра 7.

Устройство для закрепления обрабатываемой детали работает следующим

30 образом.

1004068

Формула изобретения

f2 f1

При подаче рабочей жидкости в гидроцилиндр 7 его шток, перемещаясь влево, перемещает связанный с ним клин 6, который, взаимодействуя с плунжером 8, перемещает двуплечий рычаг 4. Последний движется вперед 5 до тех пор, пока ось 5 не упрется ч упор 10.

При этом клин 6 через самоустанавливающийся элемент 9 воздействует на рычаг 4 и поворачивает. его:вок- 10 руг оси 5.

Происходит зажим обрабатываемой детали 1.

Отжим обрабатываемой детали осу- 15 ществляется при движении штока гидроцилиндра 7 с клином 6 вправо. При этом зуб 12 зацепляется с зубом 11 рычаг Р 4 и отводит последний от обрабатываемой детали 1. 20

Предлагаемое устройство обеспеЧивается расширением его технологических возможностей путем увеличения номенклатуры обрабатываемых деталей, так как упругий элемент имеет возможность перемещаться вместе с рычагом, что увеличивает его ход.

Устройство для закрепления деталей, содержащее корпус с упругим элементом, рычагом и клином, между которыми размещен самоустанавливающийся элемент, при этом клин установлен с возможностью взаимодействия с приводом, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей путем увеличения номенклатуры обрабатываемых деталей, рычаг снабжен осью, а корпусупором, при этом упругий элемент размещен в рычаге и предназначен для взаимодействия с клином, а ось с упором.

Источники информации, принятые во внимание при экспертизе

1.й гam E. С t ant ° Зажимные приспособления, Hew Jort, 1967, фиг.599.
