Свайный фундамент

Иллюстрации

Показать все

Реферат

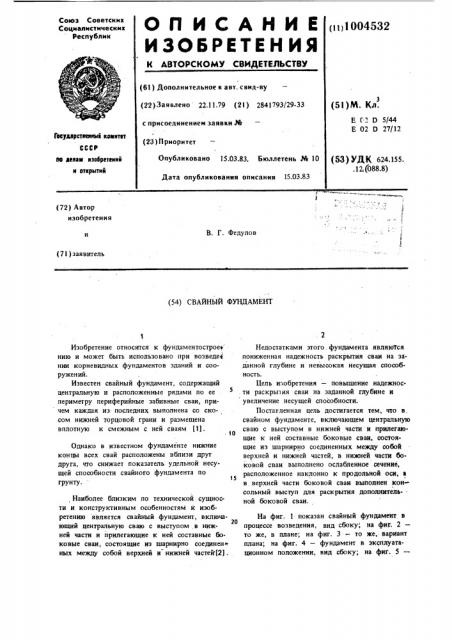

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик (11) 1 004532 (6I ) Дополнительное к авт. свид-ву (22) Заявлено 22.11.79 (21) 2841793/29-33 с присоединением заявки № (51)М. Кл.

ЕС D 5/44

E 02 0 27/12 (28) Приоритет

Гесудврствеякьа квттктет

СССР

Опубликовано 15.03.83, Бюллетень ¹ 10

Дата опубликования описания 15.03.83 (53) УДК 624.155.

° 12,(088 8) le делам изобретений и вткрыткй (72) Автор изобретения

В. Г. Федулов (7 1)заявитель (54) СВАЙНЫЙ ФУНДАМЕНТ

Изобретение относится к фундаментострое нию и может быть использовано при возведе4 нии корневидных фундаментов зданий и сооружений.

Известен свайный фундамент, содержащий центральную и расположенные рядами по ее периметру периферийные забивные сваи, причем каждая из последних выполнена со скосом нижней торцовой грани и размещена вплотную к смежным с ней сваям (1).

Однако в известном фундаменте нижние концы всех свай расположены вблизи друг друга, что снижает показатель удельной несущей способности свайного фундамента по

t5 грунту.

Наиболее близким по технической сущности и конструктивным особенностям к изобретению является свайный фундамент, включа20 ющий центральную сваю с выступом в нижней части и прилегающие к ней составные боковые сваи, состоящие из шарнирно соединен ных между собой верхней и нижней частетг(2).

Недостатками этого. фундамента являюТся пониженная надежность раскрытия сваи на заданной глубине и невысокая несущая способность.

Цель изобретения — повышение надежности раскрытия сваи па заданной глубине и увеличение несущей споеобности.

Поставленная цель достигается тем, что в. свайном фундаменте, включающем центральную сваю с выступом в нижней части и прилегающие к ней составные боковые сваи, состоящие из шарнирно соединенных между собой верхней и нижней частей, в нижней части боковой сваи выполнено ослабленное сечение, расположенное наклонно к продольной оси, а в верхней части боковой сваи выполнен консольный выступ для раскрытия дополнитель- . ной боковой сваи.

На фиг. 1- показан свайный фундамент в процессе возведения, вид сбоку на фиг. 2— то же, в плане; на фиг. 3 — то же, вариант плана; на фиг. 4 — фундамент в эксплуатационном положении, вид сбоку; на фиг. 5—

3 1004532 4

1S

20

И

3S

40 то же, вариант фундамента; на фиг. 6 — то же, в плане; на фиг. 7 — вариант плана к фиг. 5; на фиг. 8-10 — детали ослабленного сечения.

Свайный фундамент содержит центральную сваю 1 с выступом 2 в нижней части и прилегающие к ней составные боковые сваи из шарнирно соединенных между собой верхней и нижней частей 3 и 4, причем в каждой иэ последних образовано наклонно расположенное к продольной оси ее ослабленное сечение 5, выполненное из пары не соединенных между собой листов 6 металла или рулонного материала или из отрезка доски 7.

На грани верхней части 3 боковой сваи образован консольный выступ 8 и к этой грани верхней части 3 может быть примкнута дополнительная боковая составная свая, состоящая из верхней и нижней частей 9 и

10, причем в каждой последней также образовано наклонно расположенное ослабленное сечение (не показано).

Возведение свайного фундамента начинают с забивки в грунт центральной сваи 1, затем последовательно или одновременно забивают боковые сваи, противостоящие друг другу в плане. Нижний торец части 4 боковой сваи опирается на выступ 2 сечения центральной сваи 1 и при дальнейшей забивке происходит срез сечения части 4 боковой сваи по ослабленному сечению 5 с образованием сколка !1 и одностороннего скоса 12 нижней торцовой грани части 4 боковой сваи. Сколок 11 оста. ется на месте, а часть 4 боковой сваи под действием односторонне направленной на скос

12 реакции отпора грунта усилию забивки нижним своим концом отходит от центральной сваи 1, от ее выступа 2,. поворачиваясь с верхнем своем конце на шарнире. Достаточность забивки боковых свай контролируется совпадением верхних торцовых граней частей

3 с плоскостью верхнего торца центральной сваи 1.

Если предусмотрены проектом дополнительные боковые сваи из частей 9 и 10, то их забивка осуществляется аналогично. При этом сколок 13 дополнительной боковой сваи остается выше консольного выступа 8, образованной на боковой грани верхней части 3 боковой сваи, а нижняя часть 10 разворачивается в грунте, отходя от верхней части 3 ранее забитой боковой сваи.

Конструкция фундамента позволяет обеспечить образование корневидного нижнего конца его на заданной глубине, а также образовать дополнительные корневидные части, расположенные в верхнем слое грунта, в связи с чем он может быть использован при слабом грунте для возведения опор инженерных сооружений.

Формула изобретения

1. Свайный фундамент, включающий центральную сваю с выступом в нижней части и прилегающие к ней составные боковые сваи, °состоящие из шарнирно соединенных между собой верхней и нижней частей, о т л и ч аю шийся тем, что, с целью повышения надежности раскрытия сваи на заданной глубине, в нижней части боковой сваи выполнено ослабленное сечение, расположенное наклонно к продольной оси, 2. Фундамент по п. 1, о т л и ч а ющ 11 и с я тем, что, с целью увеличения несущей способности, в верхней части боковой сваи выполнен консольный выступ для раскрытия дополнительной боковой сваи.

Р

Источники .информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР У 653340, кл. Е 02 О 27/12, 1979.

2., Авторское свидетельство СССР У 678141, кл. Е 02 0 27/12, 1979 (прототип).

1004532

1004532

1004532

У !

fur.я

Фшм

Фиг.

Составитель С. Иванков

Техред Т.Маточка Корректор Л. Бокшан

Редактор А. Гулъко

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Заказ 1815/38 Тирек б71 Подписное

ВНИИПИ Государственного комиТета СССР по делам изобретений и открытий

113035, Москва, Ж-35. Раушская наб., д. 4/5
