Реферат

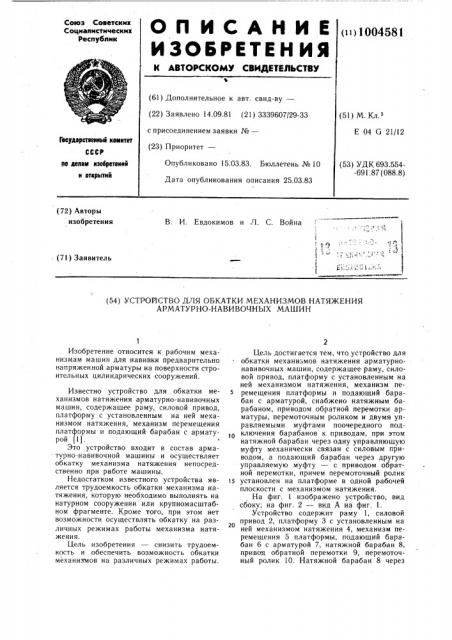

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (»)1004581 (61) Дополнительное к авт. свид-ву— (22) Заявлено 14.09.81 (21) 3339607/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл з

Е 04 G 21/!2

Гввударетвелкмк квмитет

СССР

Опубликовано 15.03.83. Бюллетень № 10

Дата опубликования описания 25.03.83 (53) УДК 693.554-691.87 (088.8) ла делам кэвбретвнкй и вткрмтий (72) Авторы изобретения

В. И. Евдокимов и г1. С. Война.с

1 (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБКАТКИ МЕХАНИЗМОВ НАТЯЖЕНИЯ

АРМАТУРНО-НАВИВОЧНЫХ МАШИН

Изобретение относится к рабочим механизмам машин для навивки предварительно напряженной арматуры на поверхности строительных цилиндрических сооружений.

Известно устройство для обкатки механизмов натяжения арматурно-навивочных машин, содержащее раму, силовой привод, платформу с установленным на ней механизмом натяжения, механизм перемещения платформы и подающий барабан с арматурой (IJ.

Это устройство входит в состав арматурно-навивочной машины и осуществляет обкатку механизма натяжения непосредственно при работе машины.

Недостатком известного устройства является трудоемкость обкатки механизма натяжения, которую необходимо выполнять на натурном сооружении или крупномасштабном фрагменте. Кроме того, при этом нет возможности осуществлять обкатку на различных режимах работы механизма натяжения.

Цель изобретения — снизить трудоемкость и обеспечить возможность обкатки механизмов на различных режимах работы.

Цель достигается тем, что устройство для обкатки механизмов натяжения арматурнонавивочных машин, содержащее раму, силовой привод, платформу с установленным на ней механизмом натяжения, механизм перемещения платформы и подающий барабан с арматурой, снабжено натяжным барабаном, приводом обратной перемотки арматуры, перемоточным роликом и двумя управляемыми муфтами поочередного подключения барабанов к приводам, при этом натяжной барабан через одну управляющую муфту механически связан с силовым приводом, а подающий барабан через другую управляемую муфту — с приводом обратной перемотки, причем перемоточный ролик

1s установлен на платформе в одной рабочей плоскости с механизмом натяжения.

На фиг. 1 изображено устройство, вид сбоку; на фиг. 2 — вид А на фиг. I.

Устройство содержит раму 1, силовой привод 2, платформу 3 с установленным на

20 ней механизмом натяжения 4, механизм перемещения 5 платформы, подающий барабан 6 с арматурой 7, натяжной барабан 8, привоя обратной перемотки 9, перемоточный ролик 10. Натяжной барабан 8 через

1004581 управляемую муфту 11 связан с силовым приводом 2, подающий барабан 6 через управляемую муфту 12 связан с приводом обратной перемотки 9. Перемоточный ролик

10 установлен на платформе 5 в одной рабочей плоскости с механизмом натяжения 4.

Работает устройство следующим образом.

Предварительно необходимое количество арматуры 7 с бухты (не показана) наматывают на подающий барабан 6. Затем свободный конец арматуры пропускают через механизм натяжения 4 и закрепляют на натяжном барабане 8. При помощи силового привода 2 через управляемую муфту 11 натяжной барабан начинает вращаться, наматывая на себя арматуру, которая, в свою очередь, приводит в движение механизм натяжения 4. Режим обкатки механизма натяжения задают изменением скорости врапп пня натяжного барабана 8 и регулированием силы натяжения арматуры 7 в механизме напгяжения 4. Для обеспечения равном рпой укЛадки арматуры на натяжной барабан 8 платформы 3 с помощью механизма перемещения 5 смещается за один оборот натяжного барабана на расстояние, равное диаметру арматуры 7. После окончания цикла обкатки механизма натяжения арматуру извлекают из механизма натяжения 4, заправляют в перемоточный ролик

10 и ускоренно перематывают на подающий барабан при помощи привода обратной перемотки 9. Так как перемоточный ролик 10 установлен в одной рабочей плоскости с механизмом натяжения 4, арматура во время обратной перемотки движется по той же траектории, что во время прямого хода, и равномерно укладывается на подающий барабан 6. Привод обратной перемотки 9 взаимодействует с подающим барабаном во время перемотки через управляющую муфту 12.

После ускоренной перемотки арматуры устройство готово к новому циклу обкатки механизма натяжения 4.

Благодаря использованию изобретения появляеТся возможность производить автономную обкатку механизмов натяжения различных конструкций в большом диапазоне исследуемых параметров и на любой ресурс работы. При этом преждевременно не изнашиваются другие узлы навивочной машины, что повышает надежность ее работы в процессе предварительного напряжения ответственных сооружений. Ускорению времени обкатки способствует то обстоятельство, что обратную перемотку арматуры в устройство можно осуществлять со значительно большей скоростью, чем в рабочем режиме при обкатке. После обкатки и всесторонней проверки механизм натяжения, имеющий гаран13 тируемые характеристики, устанавливают в арматурно-навивочную машину.

Формула изобретения

Устройство для обкатки механизмов натяжения арматурно-навивочных машин, содержащее раму, силовой привод, платформу с установленным на ней механизмом натяжения, механизм перемещения платформы и подающий барабан с арматурой, отличающееся тем, что, с целью снижения трудоемкости и обеспечения возможности обкатки на различных режимах работы, оно снабжено натяжным барабаном, приводом обратной перемотки арматуры, перемоточным роликом и двумя управляемыми муф30 тами поочередного подключения барабанов к приводам, при этом натяжной барабан через одну управляемую муфту механически связан с силовым приводом, а подающий барабан через другую управляемую муфту— с приводом обратной перемотки, причем перемоточный ролик установлен на платформе в одной рабочей плоскости с механизмом натяжения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Хо 585264, кл. Е 04 G 21/12, 1976.
