Полотно двери
Иллюстрации
Реферат

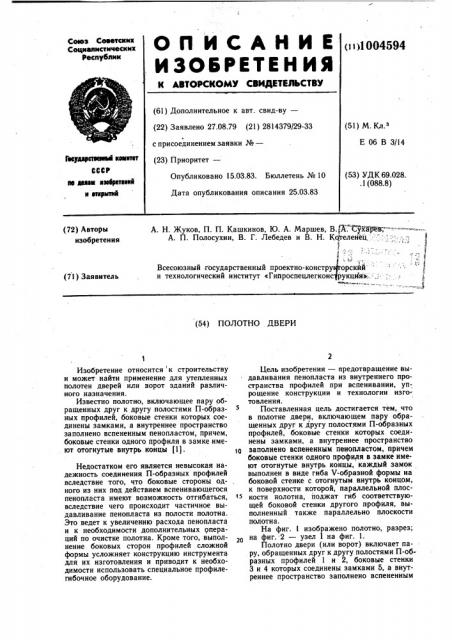

ОП ИСАНИЕ
Союз Советских
Социалистических
Реслублик (»)1 004594
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 27.08.79 (21) 2814379/29-33 с присоединением заявки №вЂ” (23) Приоритет—
Е 06 В 3/14
Гввудэрвтвевай квивтвт
СССР ве авлва кзвврвтвккв к втармтий (53) УДК 69.028..1 (088.8) Опубликовано 15.03.83. Бюллетень №10
Дата опубликования описания 25.03.83
А. Н. Жуков, П. П. Кашкинов, Ю. А. Маршев, В. %:"СухЩаз —,А. П. Полосухин, В. Г. Лебедев и В. Н. Кс геленец, .1: .-.Всесоюзный государственный проектно-конструфорскйй и технологический институт «Гипроспецлегконс рукц@я»:.:,: (72) Авторы изобретения (71) Заявитель (54) ПОЛОТНО ДВЕРИ
Изобретение относится к строительству и может найти применение для утепленных полотен дверей или ворот зданий различного назначения.
Известно полотно, включающее пару обращенных друг к другу полостями П-образных профилей, боковые стенки которых соединены замками, а внутреннее пространство заполнено вспененным пенопластом, причем, боковые стенки одного профиля в замке имеют отогнутые внутрь концы 11).
Недостатком его является невысокая надежность соединения П-образных профилей вследствие того, что боковые стороны одного из них под действием вспенивающегося пенопласта имеют возможность отгибаться, вследствие чего происходит частичное выдавливание пенопласта из полости полотна.
Это ведет к увеличению расхода пенопласта и к необходимости дополнительных операций по очистке полотна. Кроме того, выполнение боковых сторон профилей сложной формы усложняет конструкцию инструмента для их изготовления и приводит к необходимости испольэовать специальное профилегибочное оборудование.
Цель изобретения — предотвращение выдавливания пенопласта из внутреннего пространства профилей при вспенивании, упрощение конструкции и технологии изго= товления.
Поставленная цель достигается тем, что в полотне двери, включающем пару обращенных друг к другу полостями П-образных профилей, боковые стенки которых соединены замками, а внутреннее пространство
t0 заполнено вспененным пенопластом, причем боковые стенки одного профиля в замке имеют отогнутые внутрь концы, каждый замок выполнен в виде гиба V-образной формы на боковой стенке с отогнутым внутрь концом, к поверхности которой, параллельной плоскости иолотна, поджат гиб соответствующей боковой стенки другого профиля, выполненный также параллельно плоскости полотна.
На фиг. 1 изображено полотно, разрез; на фиг. 2 — узел 1 на фиг. 1.
Полотно двери (или ворот) включает пару, обращенных друг к другу полостями П-образных профилей 1 и 2, боковые стенки
3 и 4 которых соединены замками 5, а внутреннее пространство заполнено вспененным
1004594
Формула изобретения
И2.
ВНИИПИ Заказ 1822/4! Тираж 501 Подписное
Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4 пенопластом 6. Каждый замок 5 включает два элемента. Первый элемент представляет собой гиб 7 V-образной формы, который выполнен на боковых стенках 3 П-образного профиля 1. Гиб 7 V-образной формы имеет отогнутый внутрь конец 8. К поверхности части 9 гиба 7 V-образной формы, которая идет параллельно плоскости полотна, поджат гиб 10 соответствующей боковой стенки 4 другого профиля 2. Гиб 10 является вторым элементом замка 5. Этот гиб выполнен так же параллельно плоскости полотна.
Соединение профилей 1 и 2 между собой обеспечивается путем заводки гиба 7
V-образной формы на гиб 10 для обеспечения упругости зажима. Отогнутый внутрь конец 8 предназначен для облегчения заводки гиба 7, при этом гиб 10 и часть 9 гиба 7 соприкасаются друг с другом.
Такое выполнение полотна обеспечивает при вспенивании пенопласта плотный прижим гиба 10 боковой стенки 4 профиля 2 к поверхности части 9 гиба 7 V-образной формы боковой стенки 3 профиля 1, являющейся для гиба 10 упором в направлении возможной отгибки стенки 4 от действия вспенивающегося пенопласта.
Тем самым пенопласт при вспенивании не имеет возможности выйти из внутреннего пространства профилей, за счет чего исключаются его потери, а также операции по его очистке.
Выполнение гиба 10 боковой стенки 4 профиля 2 плоским позволяет осуществить его изготовление на обычном профилегибочном оборудовании, что уменьшает стоимость изготовления изделия.
Полотно двери, включающее пару обращенных друг к другу полостями П-образных профилей, боковые стенки которых соединены замками, а внутреннее пространство заполнено вспененным пенопластом, причем боковые стенки одного профиля в замке имеют отогнутые внутрь концы, отличающееся тем, что, с целью предотвращения выдавливания пенопласта из внутреннего пространства профилей при вспенивании, упрощения конструкции и технологии изготовления, каждый замок выполнен в виде гиба V-образной формы на боковой стенке с отогнутым внутрь концом, к поверхности которой, параллельной плоскости полотна, поджат гиб соответствующей боковой стенке другого профиля, выполненный также параллельно плоскости полотна.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 530097, кл. Е 06 В 3/12, 1976 (прототип).
