Отключающий клапан

Отключающий клапан

Иллюстрации

Показать все

Реферат

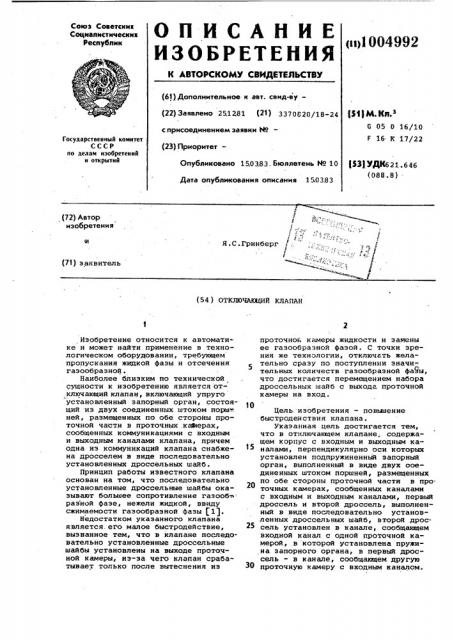

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОИУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (юз)1 ОО4992 (61) Дополнительное к авт. свид-ву— (22) Заявлено 251281 (21) 3370820/18-24

g 3

6 05 0 16/10

F 16. К 17/22 с присоединением заявки Йо

Государственный комнтет

СССР по Мелам нзобретеннй н открытнй (23) Приоритет—

Опубликовано 15.03.83. Бюллетень HP 10

j53) УДК621 ° 646 (088.8) .

Дата опубликования описания 1503,83

3 с

Я.С.Гринберг /,. ", ..» /

j f

j (72) Автор изобретения (71) заявитель (54 ) ОТКЛЮЧАЮЩИЙ КЛАПАН

Изобретение относится к автоматике и может найти применение в технологическом оборудовании, требующем пропускания жидкой фазы и отсечения газообразной.

Наиболее близким по технической сущности к изобретению является от. ключающий клапан, включающий упруго установленный запорный орган, состоящий из двух соединенных штоком порш ней, размещенных по обе стороны проточной части в проточных кайзерах, сообщенных коммуникациями с входным и выходным каналами клапана, причем одна иэ коммуникаций клапана снабжена дросселем в виде последовательно установленных дроссельных шайб.

Принцип работы известного клапана основан на том, что последовательно установленные дроссельные шайбы оказывают большее сопротивление газооб разной фазе, нежели жидкой, ввиду сжимаемости газообразной фазы f1).

Недостатком указанного клапана является. его малое быстродействие, вызванное тем, что в клапане последовательно установленные дроссельные шайбы установлены на выходе проточной камеры, из-эа чего клапан срабатывает только после вытеснения из проточной камеры жидкости и замены ее газообразной фазой, С точки зрения же технологии, отключать желательно сразу по поступлении значительных количеств газообразной фазы, что достигается перемещением набора дроссельных шайб с выхода проточной камеры на вход.

Цель .изобретения — повыаение быстродействия клапана. укаэанная цель достигается тем, что в отключающем клапане.. содержащем корпус с входным и выходным каналами, перпендикулярно оси которых установлен подпружиненный запорный орган, выполненный в виде двух соединенных штоком поршней, размещенных по обе стороны проточной части в проточных камерах, сообщенных каналами с входным и выходным каналами, первый дроссель и второй дроссель, выполненный в виде последовательно установленных дроссельных шайб, второй дроссель установлен в канале, сообщаххдем входной канал с одной проточной камерой, в которой установлена пружи,на запорного органа, в первый дроссель - в канале, сообщающем другую проточную камеру с входным каналом.

1004992

Формула изобретения

На чертеже приведена схема предложенного клапана.

Клапан включает установленный в корпусе 1 запорный орган в виде поршней 2 и 3, соединенных штоком 4 и подпружиненных пружиной 5. Порш- 5 ни 2 и 3 размещены и проточных камерах б и 7 соответственно. Камера б сообщена каналом 8 с входным каналом 9 клапана, а каналом 10 — с выходным каналом 11 клапана. Камера 7,10 сообщена каналом 12 с каналом 9 и каналом 1 3 с каналом 11. Канал 12 снабжен вторым дросселем, выполеннным в виде последовательно установленных дроссельных шайб 14, канал 8 - первым1ф дросселем 15, сопротивление которого соответствует сопротивлению Набора шайб 14 при прохождении жидкости.

Дроссель 15 целесообразно выполнять

per óëèðóåüèì. 20

Отключающий клапан работает следРющим Образом.

При прохождении через клапан потока жидкости в камерах 6 и 7 устанавливаетея такое давление, .которое обеспечивает<.удержание поршней 2 и 3 в нижнем положении, при этом проходное сечение клапана открыто. Как только поток жидкости сменяет газообразная среда, или же при появлении значительных количеств газообразной .среды в потоке, среда эта попадает через дроссельные шайбы 14 в камеру 7, а через канал 8 - в камеру б.

Поскольку шайбы 14 оказывают большее сопротивление газу, нежели жидкости, а дроссель 15 безразличен к фазовому состоянию среды, то давление в каме"ре 7 стает ниже,чем в камере б. Поршень

2 идет вверх и перекрывает проходное сечение клапана. Происходит это 40

7 как в случае полкой смены жидкости на гаэ, так и в случае появления болыяого количества газа в жидкости.

Предложенный клапан, .как и известный, позволяет производить перекрытие потока при смене жидкости на гаэ, ио делает это быстрее, так как в нем не требуется ждать, поКa вся среда в камере 7 сменится на газообразную и клапан реагирует на появление газа сразу.

Отключающий клапан, содержащий корпус с входным и выходным каналами, перпендикулярно оси которых установлен подпружиненный запорный орган, выполненный в виде двух соединенных штоком поганей, размещенных по обе стороны проточной части в проточным камерах, сообщенных каналами с входным и выходным каналами, первый дроссель и второй дроссель, выполненный в виде последовательно уатановленных дроссельных шайб, о тл и ч а ю шийся тем, что, с целью повышения быстродействия клапана, второй дроссель установлен в канале, сообщакщем входной канал с одной проточной камерой, в которой установлена пружина запорного органа, а первый дроссель — в канале, сообщающем другую проточную камеру с входным каналом.

Источники иноформации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ю 478157, кл. F 16 К 17/22, 1972, (прототип) .

ВНИИПИ Заказ 1896/61

Тираж 872 Подписное

«Ю » у

Фили ал ППП Пате нт ", г;ужгород, ул, Проектная, 4
