¹ 100506

Класс 421), 12ов

42Ь, 12о:-, СССР

ВСЕСЮЮЗмА Я юатгитюоТЬХИИ : ЕС : А il

ВИЬжэ:

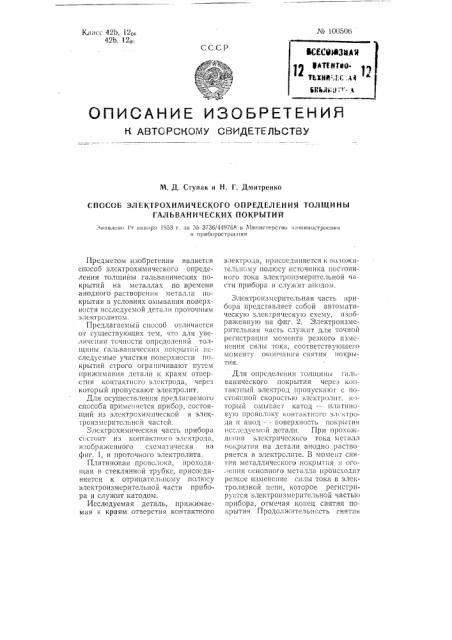

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. Д. Ступак и Н. Г. Дмитренко

СПОСОБ ЗЛEKTFOXNMNЧЕСКОГО ОПРЕДЕЛЕНИЯ ТОЛЩИНЫ

ГАЛЬВАНИЧЕСКИХ ПОКРЬПИЙ

Нвивлеио 1Ч иивври 1!163 r, ва Х 3736/449768 в Л1ивистерсгво ивп ипостроеиии и приборостроении

Предметом изобретения является способ электрохимического определения толщины гальванических покрытий на металлах по времени анодного растворения металла покрытия в условиях омывания поверхности исследуемой детали проточным электролитом.

Предлагаемый способ отличается от существующих тем, что для увеличения точности определений толщины гальванических нскрыгий исследуемые участки поверхности покрытий строго ограничивают путем прижимания детали к краям отверстия контактного электрода, через который пропускают электролит.

Для осуществления предлагаемого способа приме:.истся прибор, состоящий из электрохимической и электрсизмсрительной частей.

Злектрсхимическая часть прибора с1:стоит из контактного элсктроча, изображенного схематически ня фиг. 1, и проточного электролита.

Платиновая проволока, проходящая в стеклянной трубке, присоединяется к отрицательному полюсу электроизмерительной части прибора и служит катодом.

Исследуемая деталь, при>кимаемая к краям отверстия контактного электрода, присоединяется к положительномуу пол1осу источника постоянного тока электроизмерите ILHoH части прибора и служит анодом, Злектрсизмсрительная часть прибора представляет собой автоматическую электрическую схему, изображенную Ila фиг. 2. Злектроизмернтельная часть служит для точной регистрацпн момента резкого изменения силы тока, состветству1сщегс моменту окончания снятия 1юкрытия.

Для Опрсдел(ни>1 толщины 11!льванического покрытия через контактный электрод пропускают с IIOстоянной скоростью электролит. к 1торый омывает катод — — нлатинсв 10 11 P 0 Bc. 1 () êi к О н тс! кт н с Гс э. l i. II T 1) 0да и анод — — поверхность покрытия исследуемой детали. При прохождении электрического тока металл покрытия на детали анодно растворяется в электролите. В момент снятия металлического покрытия н оп>леши основного металла происход1гг резкое изменение силы тока в электролизной цепи, которое регистрируется электропзмерительной частью прибора, отмечая конец снятия покрьттия. Продолжительность снятия

¹ 100506

Фиг, „7дек:))ралил п циу) я пропорциональна толщине

Ь, покрытия

Прибор >>ает,. стабильное напряжение постоянного тока независимо от

7 колебания напряжения в сети. Выпрямлеыие осуществляется с помощью кенотрона 1, питаемого от силового трансформатора 2. Выпрямленный пульсирующий TQK поступает на фильтр, состоящий из двух электролитических конденсаторов 8 и дросселя 4, а затем через нагрузочног сопротивление — — на стабиловольт 5. То» с постоянным стабильным напря)кснием поступает на потенциометр 6, состоящий из постоянного и переменного сопротивления, а затем в контактный электрод 7.

Цепь электролиза включается при помощи контактов пускового реле 8.

Ток проходит через контактный гальванометр 9 и фиксируется с помогцью миллиамперметра 10.

При включении цепи электролита одновременно включается цепь магнитной муфты сцепления 11, соединенной с валом синхронного двигателя 12, и пускового реле 8, якорь которого удерживает контакты реле в замкнутом положении. Магнитная муфта приводит в сцепление с валом синхронного двигателя стрелку, показывающую толщину покрытия в микронах. Прохождение тока через лампу 18 обусловливается подачей положительного потенциала на управляющую сетку с помощью двигателя напряжения, состоящего из двух сопротивлении.

При снятии электролизом покрытия сила тока начинает падать. В определенный момент контакты гальванометра 9 замыкаются и подают отрицательный потенциал на управляющую сетку лампы, что вызывает резкое падение силы тока в цепи лампы и размыкание контактов реле 8.

Цепь электролиза и муфты сцепления размыкается и стрелка останавливается, возвращаясь после отсчета в нулевое положение.

Предмет изобретения

Спосоо электрохимического определения толщины гальванических покрытий на металлах по времени анодного растворения металла покрытия при омывании катода — — платиновой проволоки контактного электрода и анода — поверхности покрытия исследуемой детали проточным э,лектролитом„о тл и ч а ю шийся тем, что, с целью увеличения точности определения толщины гальвани)еских покрытий, исследуемые участки поверхности покрытий строга ограничивают путем прижимания детали к краям отверстия контактногб электрода, через который пропуская)т элеKtpoëèò. № 100!Wi6

Фиг. 2
